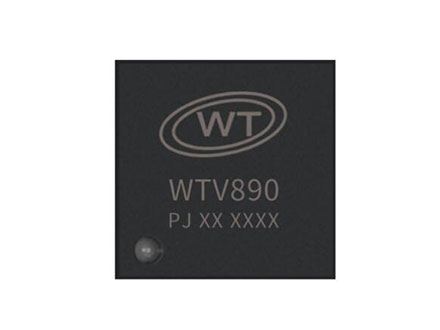

WTV电子锁红外测距语音拓展芯片

　　WTVxxx 是一款功能强大的高品质语音芯片，采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点，可内置380秒或890秒语音容量。控制方式：支持一线单字节串口控制模式。可驱动红外感应模块，带有红外学习模式，红外响应速度设置，音量调节，音频播放（一线串口支持223段音频）可连码播放，深度休眠，占空比设置等功能，16级音量可调。支持扩展各种传感器功能，如扩展IO控制、温度传感扩展、电池电量检测扩展、压力传感扩展、LED数码管驱动扩展等。具体参考WTVxxx选型表与说明书。每种控制模式出厂前已固定，样品需先与我司业务人员确认好。

应用视频展示

WTV红外测距拓展功能视频演示

关于WTV语音芯片的其他拓展功能演示视频请点击下面链接：

压力传感功能演示|温度传感功能演示|数码管驱动演示

产品特点

★一线串口控制模式：可通过发码端控制语音播放、连码播放、停止、循环播放和音量大小；16级音量可调。

★一线串口控制模式，上电主动进入原地休眠模式（无须唤醒），发码即可进入深度休眠模式，发码前需先唤醒，否则第一次发码指令无效只充当唤醒指令，在5S内发送第二次指令有效，可参考本司提供发码例程；

★一线串口，单颗语音IC进入深度休眠后，功耗在5uA以内。上电默认不播放；具备BUSY状态指示、BUSY平时为低电平，播放时为高电平；

★三路PWM独立控制波形,17路IO独立输出高低控制具备闪烁功能;　　
★抗干扰能力强可在强光下使用;　　
★自动学习和串口设置触发距离,范围5~130cm,方便客户批量使用;

★功耗低，未检测到时100UA内，检测到1MA，深度休眠5UA。　　
★可设置检测速度,客户可以根据需求设置不同的检测速度;

★红外感应距离可达120厘米

★一个红外遥控解码器；

★两个16位异步分频器定时器；

★一路NT脚输出,方便快速唤醒客户的MCU;
★内置16bit 8欧0.5W的PWM功放或DAC输出;

★高品质音频输出,可以支持6K~32Khz的wav文件格式;

★大功率IO驱动能力，最高可直接驱动64mA；

★可以根据客户需求定制语音

★单芯片使用（使用内置容量）时内置语音需出厂前写入。

产品选型表

如需样品：请按照下面选型表选择相应的芯片型号与功能代码，并与我司业务人员联系

管脚介绍

◆QFN32封装管脚

应用场景

WTVXXX-B004红外测距模块被广泛应用在智能扫地机、电子锁、智能洗手液机、智能垃圾桶等产品。
