一、产品功能、背景及市场介绍
产品功能：插座测试仪是一种便携式电气仪器，用于测试电源插座的正确操作和接线标准。它通常是一种手持仪器，可以直接插入插座，插脚安装在测试仪上，也可以配备短引线和插头。
产生背景：根据国家统计局数据显示，我国每年因触电造成死亡人数均超过8000人，其中由于不安全用电和不规范安装铺设电气设施造成触电事故占80%。在触电事故中，因为处置不当，造成施救人连环触电身亡的事件不在少数，未成年人遇到这类情形，更容易先过去摇晃呼唤大人，最终造成多人触电悲剧。因此在规范的电气施工中，插座测试仪是一个常用检测是否有电气安全隐患的工具。

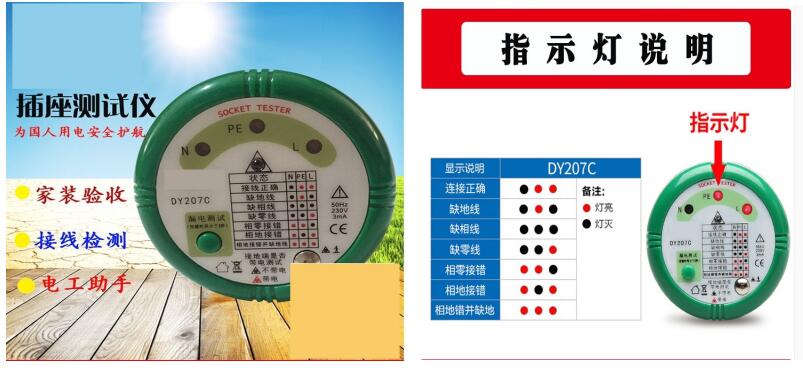

市场环境：目前市面上的插座测试仪大多为如下图所示。
产品分析：电路结构简单，仅用LED指示灯显示各种检测状态，没有语音播报，判断不易，用户体验较差。
二、WT588F02B基本功能、特点及应用框图
WT588F02B的应用特点：
1.16位DSP语音芯片、32Mhz内部振荡。
2.工作电压2.0~5.5V；建议电压：2.2~4.0V（由于串口使用TTL电平通信）。
3.16bit的PWM/DAC输出，可直接驱动8R 0.5W喇叭。
4.支持6K~32Khz的WAV文件，以及MIDI文件。
5.支持4通道16K采样率混音。
6.客户可以通过配套下载测试板在线更换芯片内部语音内容。
7.支持一线串口、两线串口、UART、SPI、IIC、比较器等通讯方式。
8.支持1000段地址（地址小于224段为单字节发码，大于等于224段为双字节发码）。
9.芯片内部有256K byte 的存储空间，可以做掉电记忆功能、数据存储等功能（可扩展给用户MCU做缓存空间）。
10.芯片主控程序和内置存储数据均可擦除再烧写。

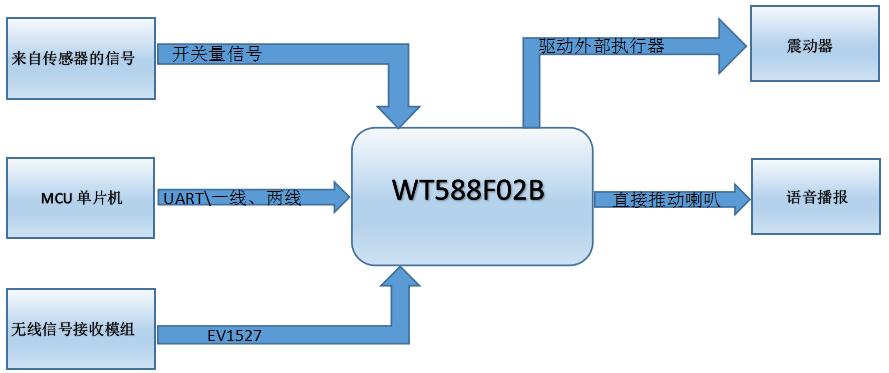

应用框图
1、传感器的信号：一些开关量的感应器例如：切斜度检测开关、震动检测开关等。2、MCU单片机：可以和WT588F02B进行一些通讯，实现方式灵活多样，常用的UART、一线、两线等。3、无线信号接收模组：应用在需要远距离和WT588F02B通讯的场合，常用的有EV1527协议等。
三、具体应用案例
下面我们以应用实例：WT588F02B智能插座测试仪设计方案直观的呈现：
1）智能插座测试仪方案概述
通过三路光电隔离验电检测电路来检测插座的连接是否正确，有无缺地线、缺火线、缺零线、零火线接错（遵循国标GB左零右火）、火地线接错、相地错等故障。另外一路漏电检测光电隔离电路来检测是否漏电，然后通过WT588F02B-8S检测A3、A1、A2、A4的电平状态来对应播报检测结果。

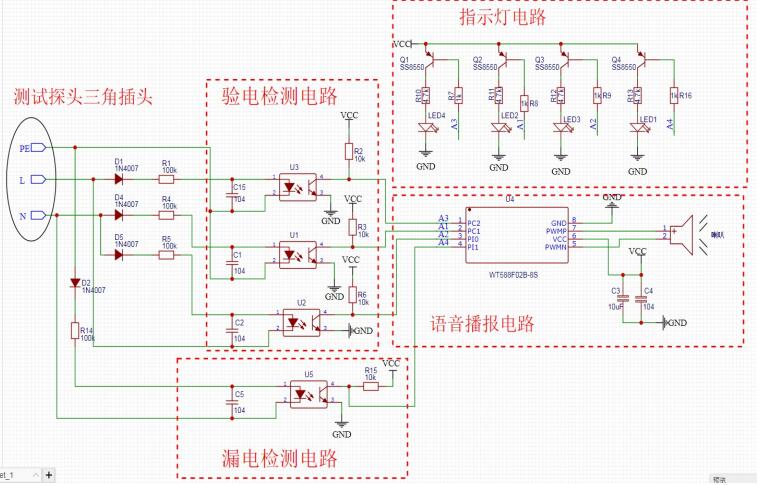

原理图

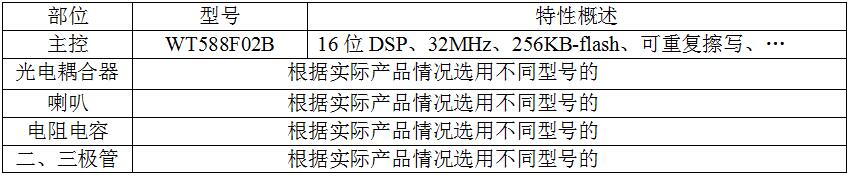

BOM表格
应用电路工作原理分析
测试探头是三孔插座采用的就是我国的标准接线方法，即：零线在左，火线（相线）在右，上面的是地线。接入三个整流二极管1N4007是因为光耦内部发光二极管的反向耐压通常都达不到220V，所以接入整流二极管1N4007以保护光耦内部发光二极管的PN结不被反向电压击穿损坏。
我们来分析一下这个电路的工作逻辑：
(1)如果正常接线，则U1光耦内部发光二极管截止，U2光耦内部发光二极管导通，U3光耦内部发光二极管截止，输出信号给WT588F02B-8S；
(2)如果火线和零线接反了，则U1光耦内部发光二极管导通，U2光耦内部发光二极管导通，U3光耦内部发光二极管截止，输出信号给WT588F02B-8S；
(3)如果火线和地线接反了，则U1光耦内部发光二极管导通，U2光耦内部发光二极管截止，U3光耦内部发光二极管导通，输出信号给WT588F02B-8S；
(4)如果缺少零线或零线断了，则U1光耦内部发光二极管截止，U2光耦内部发光二极管截止，U3光耦内部发光二极管导通，输出信号给WT588F02B-8S；
(5)如果缺少地线或地线断了，则U1光耦内部发光二极管截止，U2光耦内部发光二极管导通，U3光耦内部发光二极管截止，输出信号给WT588F02B-8S；
(6)如果缺少火线或火线断了，则U1光耦内部发光二极管截止，U2光耦内部发光二极管截止，U3光耦内部发光二极管截止，输出信号给WT588F02B-8S；
(7)在出现“缺零并且相零错”或者“缺地并且相地错”这两种错误之一的时候，由于二极管的极性一致，正好对光耦内部发光二极管提供电流通路，所以三个光耦内部发光二极管都会导通起来，输出信号给WT588F02B-8S。
(8)检测到漏电时，则U1光耦内部发光二极管导通，输出信号给WT588F02B-8S
此时对应的指示灯会亮，WT588F02B-8S通过这些状态的排列组合(即：A3、A1、A2、A4)的逻辑电平来播放检测结果。
应用案例框架图
