概述：随着智能家居产品的不断普及，打造一个智慧之家成为不少现代家庭的“终极目标”。智能门锁作为入户的第一关，其安全性和便捷性也是展现全屋智能体验的第一步。智能锁（密码锁、指纹锁）是一种可通过生物识别、电子控制、传感、射频、通信等技术手段实现锁舌开与闭合并监测锁的锁，具备生物识别、传感侦测、音视频、联网远程及全屋智能接口联动等功能特征，以保障人与物的各种生活场景的安全。

　　普通智能锁需要语音交互功能和显示功能，需通过MCU+语音芯片+显示驱动芯片等元器件来实现电子锁的智能化，个性化器件多，代表着电路设计相对复杂，电路板体积大，成本高。唯创知音新推出的WTV系列语音芯片，单芯片可实现RGB灯光模式+数字按键+红外测距检测+LED显示（跑马灯效果）语音播报等功能；较大程度的节省了MCU资源，同时，也降低了智能锁产品的开发难度；工程师可以根据自身产品需求，利用WTV语音芯片丰富的IO口资源及多功能拓展，针对智能锁设计可以实现不同的个性化功能，提升产品市场竞争力。

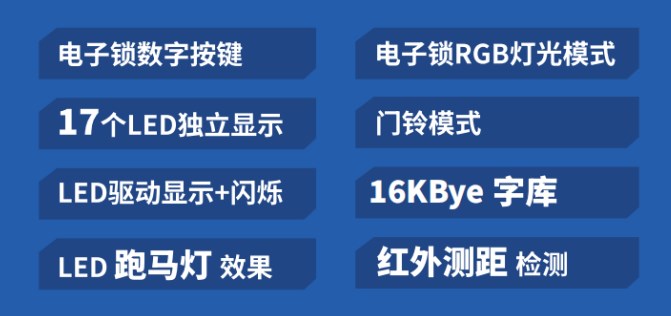

　　WTV智能锁语音芯片方案优势如下：

　　1、17个IO口可以独立控制，可以节省2颗8位显示驱动芯片；单指令来控制支持17个LED灯的闪烁及速度闪烁的快慢，同时也可以通过指令控制跑马灯效果。

　　2、4个PWM输出，可以驱动电机或驱动RGB场景灯,也可设置呼吸灯效果，彩色渐变等模式，节省MCU的IO口及PWM资源及空间。

　　3、WTV芯片内部有16kBye空间，客户可以任意读取写入存储数据，也可以预先写入数据如字库：MCU扩展控制显示的:日志管理、用户信息管理、重置密码等字幕的字库信息，都可以由语音芯片内部，储存以及内置字库来保存，也可以自行设置字符。

　　4、红外距离检测，测距：2cm-120㎝，测距频率：1S/1次，功耗小于40uA左右；可指令设置学习测试距离或直接设置检测距离及响应时间：抗干扰力强，受物体颜色影响小，同一物体测试距离偏差小于3-5CM，对红外管差异影响小；

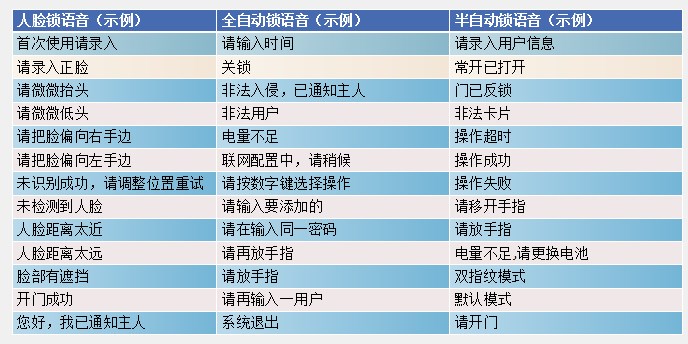

　　智能锁语音内容示例：

　　WTV系列语音芯片资源介绍　　　

　　WTVxxx系列工业级高品质语音芯片，内置Flash存储、32位MCU、两个UART控制器（UART0/1），两个SIP（SPI0/1）支持主从模式，一个I²C控制器及四通道PWM输出，内置0.5W/8欧PWM功放及10位ADC等丰富资源；算力相比普通的语音芯片，主频提高到了120MHz，可集成更多的语音、传感算法；低至2ua的掉电模式（深度休眠模式）；具备强大的IO驱动能力，最大提供64ma驱动电流；支持用户OTA远程下载或批量更新语音功能。　　

　　WTV系列语音芯片封装

　　SOP8封装　　

　　▶兼容WT588F02/WTN6语音芯片，方便客户产品无缝迭代，不需要修改PCB及软件　　

　　▶声音表现好，最高码率可以的到320KBPS　　

　　▶声音频响范围大，声音饱满　　

　　▶容量大：120秒、380秒、890秒、1800秒（8Kbps）　　

　　▶工业级芯片：-45~+85℃

　　QFN20封装　　

　　▶体积小3*3MM，IO口资源丰富，可扩展开发应用产品多，可当单片机使用　　

　　▶容量大：120秒、380秒（采样率8Kbps计算）　　

　　▶可外接flash（当语音超过芯片范围可直接外挂flash，不需要改软件及硬件）支持外置flash容量：2M~256M　　

　　▶16个IO口，支持多种外设：IIC、SPI、UART、PWM、ADC；　　

　　▶LED驱动、按键扫描扩展、红外测距、温度检测、压力检测等功能（节省MCU的IO口资源降低成本缩短开发时间）　　

　　QFN32封装　　

　　▶体积小4*4MM，IO口资源丰富,可扩展开发应用产品多，可当单片机使用　　

　　▶容量大：120秒、380秒、890秒、1800秒（采样率8Kbps计算）　　

　　▶可外接Flash（当语音超过芯片范围可直接外挂flash，不需要改软件及硬件）支持外置flash容量：2M~256M　　

　　▶27个IO口，支持多种外设：IIC、SPI、UART、PWM、ADC　　

　　▶LED驱动、按键扫描扩展、红外测距、温度检测、压力检测等功能（节省MCU的IO口资源降低成本缩短开发时间）　

　　功能拓展：

　　用户可配置标准功能，通过通讯口调用LED点阵、数码管驱动（156点=13*12）、按键扫描扩展（5*8=40Keys）、红外接近检测、温度检测、压力检测、标准LED/LCD驱动芯片扩展、集成电池电量检测输出、8/16个通用IO输入输出口操作、用户可配置读写Flash 1K~4Kbit用户数据区、时钟等功能模块。　　　　

　　唯创知音作为一家专注于语音技术研究的高新技术企业，始终坚持以“服务好工程师”为目标，以行业语音交互器件标准化为方向，致力于让复杂变简单，提供快捷的语音、智能物联网应用解决方案。唯创知音产品在智能家电、医疗器械、安防报警、汽车电子、多媒体、通信、电话录音、工业自动化控制、玩具及互动消费类产品等领域均有成熟的应用案例。未来，唯创知音将在更多行业推出标准化语音芯片方案，进一步提升工程师的设计体验，为消费类电子行业标准化赋能。
