概述：在是冬天的时候天气机器的干燥，我们的身体会处于一个极度缺水的状态，当然除了一个自身多喝水可以缓解缺水状态外，一个湿润的空气或者环境也就是非常重要的。那么今天小编来带你如何制作一个简单的加湿器，让你的冬天不在干燥。市场上常见的家用加湿器是超声波振荡原理加湿器，工作元件为超声波换能器。将压电陶瓷片（俗称超声波雾化片）安装在一个盛水容器的底部，并由一个驱动控制电路产生与雾化片谐振频率一致的驱动电压加在雾化片上，雾化片便会产生振荡能量。振荡能量在水中沿着与雾化片表面垂直的方向传播，在合适的水深情况下，能量传播轴上的水面集中隆起一个水柱，水柱的前端集中的发生大量且微小的张力波，使隆起水面的表面张力大幅度的减少，水面被表面张力波的波长分裂成许多微小的区域，每一区域好像互不粘结一样独立地成为一个一个的微粒子，散发在空气中形成雾的效果，这就是超声波雾化原理。由于压电陶瓷片的工作频率是在超声波频率范围内，所以我们将这种雾化叫做超声波雾化，简称超声雾化。

　　
　　超声波雾化器就是利用超声波雾化原理进行工作的组件，由于通常作为加湿类整机产品的核心部件配套使用，故也称为超声雾化配件，简称雾化配件。超声波频率一般需要一个固定频率如：2.4MHZ、2.7MHZ、3MHZ 等，这需要一个振荡电路（电路复杂有较大频偏）或通过芯片直接产生一个超声频率（电路简单稳定）在这里给大家推荐一款带语音播放功能的超声波雾化芯片WT2003H-16S。这是一款价格低、电路简单，高集成度的内置400S语音8欧0.5喇叭驱动播放，可调超声波频率（1.7M-3MHZ）输出超声波驱动，触摸按键，10位AD检测，串口控制各种输出模式的专用语音芯片。
　　

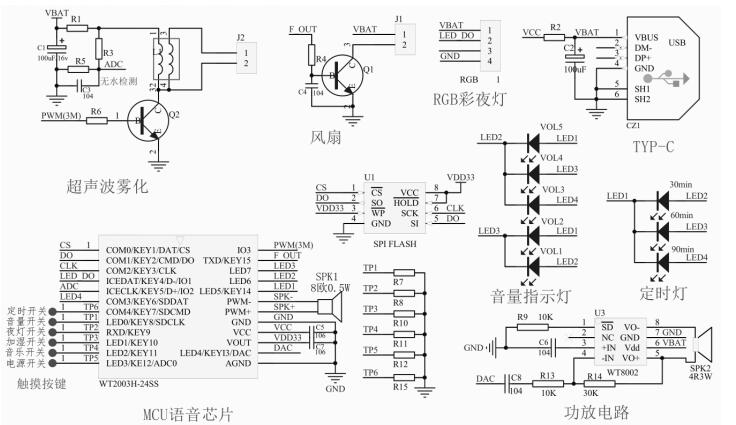

　　单芯片方案电路设计如下图：

　   特点介绍：　

　　1、6个触摸按键控制　　
　　2、支持外部白噪音及音乐存储语音最高支持高品质32K采样60分钟语音内容。　　
　　3、音量小于90DB可以采用内置芯片功放，大于90DB可以采用外部功放驱动。　　
　　4、5级音量指示、3个定时时间30、60、90分钟指示。　　
　　5、RGB彩色夜灯模式多样化。　　
　　6、简单雾化片驱动雾化功能，风扇吹出雾化效果。
　　

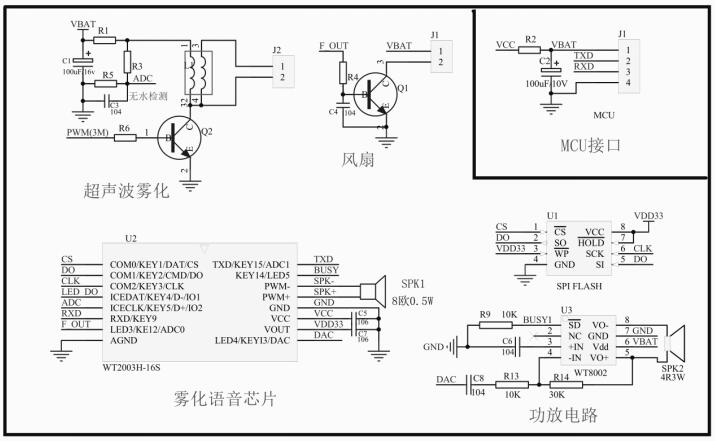

　　MCU控制方案电路设计如下图：

　　
　　上图方案采用MCU+WT2003H语音芯片电路简单，功能客户可根据自己需求自由开发：
　　
　　1、外接MCU只要TXD、RXD 串口2个脚自由控制芯片内部播放音乐，超声波雾化。　　
　　2、WT2003H-16S芯片内置水位自动检测功能。　　
　　3、支持外部FLASH 存储白噪音及音乐，存储语音最高支持高品质32K采样60分钟语音内容。　　
　　4、音量小于90dB可以采用内置芯片功放，大于90dB可以采用外部功放驱动。　　
　　5、内置电源电压检测功能，可通过串口查询或设置阈值输出信号。　　
　　6、简单雾化片驱动雾化功能，风扇吹出雾化效果。
　　
　　详细串口协议可参考WT2003H-16S芯片资料有详细介绍，可以在百度搜索WT2003H芯片查到相关应用资料。
