一、产品市场

随着远程办公和混合会议模式的普及，智能会议设备市场需求持续增长。据统计，2024年全球智能会议系统市场规模已突破百亿美元，其中高清晰度录音、云端存储与实时传输功能成为核心需求。会议场景中，用户不仅需要精准捕捉发言内容，还需应对复杂环境噪声干扰，同时要求录音数据可通过本地存储（如TF卡）快速备份，并通过网络实时上传至服务器进行协作分析。

WT2000T芯片方案凭借其高音质、低功耗、长时录音及灵活的存储扩展能力，成为会议录音设备的优选方案。该方案尤其适用于企业会议室、教育录播系统、司法庭审记录等场景，满足用户对高效、可靠、易管理录音设备的需求。

二、产品应用框图

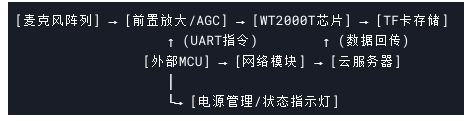

基于外部MCU与WT2000T的UART协议交互架构，系统框图重构如下：

1）音频采集与处理链

输入级：支持双麦克风差分输入，通过WT2000T内置PGA（可编程增益放大器）调节灵敏度，适应3-10米拾音范围。

处理单元：WT2000T独立完成ADC采样（16bit/44.1kHz）、环境噪声消除、MP3实时编码（CBR128kbps），编码后数据流直接写入TF卡。

2）控制与通信链

指令交互：外部MCU通过UART发送标准指令控制WT2000T，包括录音启停、文件查询、数据块读取等操作。

数据传输：WT2000T响应MCU请求时，将TF卡中的音频文件以512字节/包的形式通过UART回传，数据流格式为[包头][长度][命令码][数据][CRC16]。

网络层：MCU接收数据包后，通过SPI接口连接网络模块（如ESP32-C3），封装为TCP/IP协议包上传至服务器，支持Base64编码或二进制直传。

3）电源与状态管理

供电设计：WT2000T与MCU采用独立LDO供电（3.3V/500mA），避免数字噪声干扰音频电路。

状态同步：MCU通过解析WT2000T的状态码（如0x01:空闲、0x02:录音中），驱动LED指示灯显示设备工作状态。

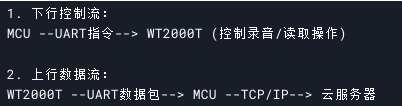

4）数据流详解

该架构实现硬件级解耦：WT2000T专注高精度音频处理，MCU负责协议转换与网络通信，二者通过标准化UART指令协同，降低系统耦合度与开发复杂度。

三、芯片介绍

WT2000T是唯创知音针对音频处理推出的高性能SoC芯片，现有WT2000T-32NQFN32（体积小4*4MM）的封装芯片。带有地址播放、插播、单曲循环、所有曲目循环、随机播放等功能。32级音量可调、最大可以支持外挂128Mbit的Flash。

3.1产品特点

1）核心性能：

高性能32位处理器、最高频率可达160MHz。实时处理多路音频流。

集成MP3/WAV编码器，支持8-48kHz采样率，比特率8-320kbps，录音音质达CD级。

音频输出方式默认为双DAC输出，不可修改，硬件支持16bitDAC输出。

2）存储扩展：

支持SPI-FLASH、TF卡、U盘三种存储介质，最大支持32GB容量，录音时长可达数百小时。

3）接口丰富：

标准UART通信接口，默认波特率115200，支持通过串口命令设置波特率，便于与外部MCU通信。

4）低功耗优化：

内置动态功耗调节机制，工作电流≤50mA，休眠模式下功耗低至uA级。

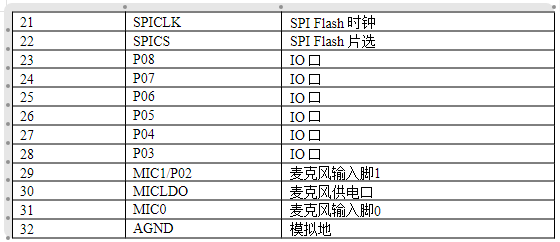

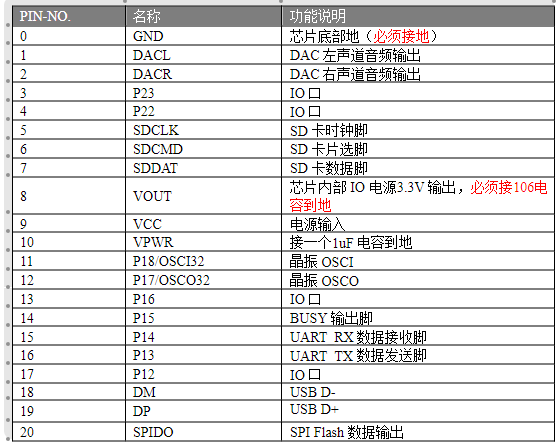

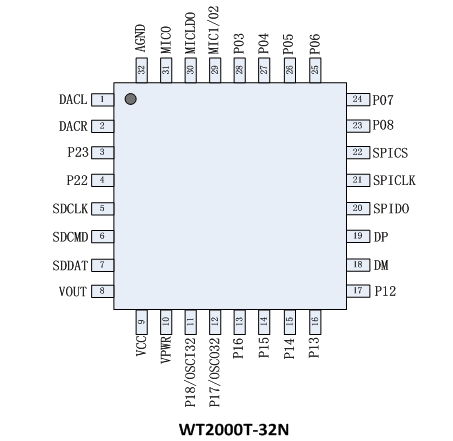

3.2芯片引脚描述

四、功能介绍

1）指令化录音控制

精准操控：MCU通过UART指令直接控制录音启停，支持调节采样率、增益等级。

状态反馈：WT2000T实时返回硬件状态（如存储异常、低电量）。

2）文件存储与读取

无文件系统存储：录音文件按日期_时间.wav格式直接写入TF卡，规避FAT表风险。

指令驱动操作：MCU通过指令查询文件列表、分块读取数据（512字节/包），支持断点续传与安全擦除。

3）裸数据上传

协议精简：MCU将音频数据封装为自定义TCP帧（同步头+时间戳+数据+CRC），直传服务器。

自适应分片：根据网络质量动态切换数据块大小（512字节），确保传输稳定性。

4）低功耗与可靠性

三级休眠：工作模式（50mA）→待机（30μA）→深度休眠（2μA），按键/RTC定时唤醒。

核心优势：纯UART指令驱动，实现硬件级高可靠控制，适配低成本MCU开发，无软件依赖。

五、指令介绍

5.1协议命令格式

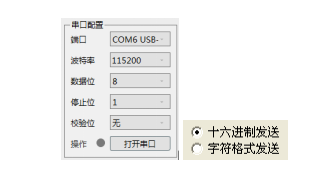

标准UART异步串口接口，属于3.3VTTL电平接口。通讯数据格式是：起始位：1位；数据位：8位；奇偶位：无；停止位：1位。使用电脑串口调试助手，需要正确设置串口的参数，设置如图：

注意：“长度”是指长度+命令码+参数+校验和的长度，“累加和校验”是指长度+命令码+参数的累加和的低字节。

5.2协议指令

RTC时钟

1）读取当前的系统时钟时间；

2）设置当前的系统时钟时间。

设备剩余容量及电源电压

1）查询当前设备剩余容量，仅FAT可使用该功能；

2）查询语音芯片当前的电源电压，误差±0.06V。

录音通道

可设置录音通道为line-in、MIC，默认为MIC。

录音品质

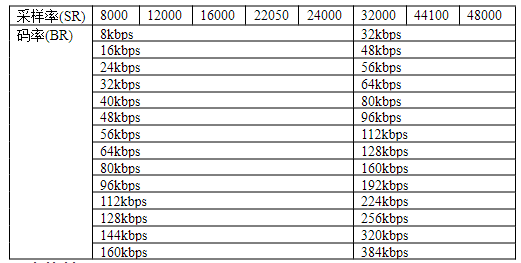

码率（BR）/采样率（SR）对应关系

录音控制

1）设置录音时长并启动录音功能(单位：s)，达到录音时长后自动停止录音，录音文件存储在根目录下。

录音文件名采用时间戳命名，例如：文件名为24A23200，其中“24”表示年份为2024，“A”表示月份为10，“23”表示日期为23，“20”表示时间段为20:00~21:00，“0”表示该时间段内文件序号为1。

2）若当前处于录音状态，停止当前录音，并生成完成的录音文件。

文件管理

1）查询当前外设连接状态；

2）查询TF卡内音乐文件总数；

3）查询所有文件文件名；

4）读取录音文件：

通过文件名读取文件数据，首先发送F4指令获取文件大小（3字节），再发送F3指令自动上传512bytes数据，上传数据包含在7E00F3......XXEF中，其中......为上传的一包数据，XX为累加和校验，是指0x00+0xF3+上传数据的累加和的低字节；上传数据期间需要每隔一段时间发送7E03F3F6EF，以保持上传数据的完整性，直至文件读取完毕。

5）删除指定文件：

可以指定根目录下的文件索引及文件名来删除指定的音频文件。

网络传输

波特率设置（921600，N，8，1），音频录制格式为MP3，外部单片机读取音频文件并上传服务器。

六、方案展示

6.1硬件架构设计

系统由外部单片机（MCU）与WT2000T芯片协同工作，硬件架构如下：

主控链路：

WT2000T负责音频采集、编码、存储至TF卡，仅通过UART协议与外部MCU通信。

外部MCU（如STM32F4系列）作为系统控制核心，通过UART发送指令读取录音文件，并通过Wi-Fi/以太网模块上传至服务器。

接口定义：

WT2000T与MCU之间采用UART（波特率921600bps，8N1格式），仅需连接TX、RX、GND三线。

MCU与网络模块（如ESP8266）通过SPI或UART通信，实现HTTP/MQTT协议封装。

6.2控制与上传流程

1）文件文件名获取：

获取根目录下的所有文件的文件名。

2）文件内容读取：

可以指定根目录下的文件名来读取指定的音频文件。

3）数据上传服务器：

MCU接收数据块后，通过网络模块封装为HTTPPOST请求，按分片上传至服务器。

6.3典型应用案例

司法录音笔方案：

硬件配置：WT2000T+STM32F405+4G模组（移远EC200T），TF卡加密分区存储。

工作流程：

庭审结束后，法警通过按键触发MCU读取指定录音文件。

MCU逐包获取数据并加密（AES-256），通过4G网络上传至法院私有云。

上传完成后，MCU发送指令删除本地文件，确保数据唯一性。

6.4方案优势总结

通过UART协议实现外部MCU对WT2000T的精细化控制，系统具备以下特性：

高可靠性：纯硬件协议交互，避免API接口的软件层兼容性问题。

灵活组网：MCU可适配多种网络环境（Wi-Fi/4G/有线），满足不同场景部署需求。

强安全性：敏感操作（如文件删除）需MCU二次校验，防止误触发。
