一、简介

      随着智能电子门锁普及，电子门锁的市场也随着打开，安装智能化电子门锁也为大势所趋。现我司推出基于WTL580微波雷达的电子锁应用方案，通过检测门锁周围是有活动人体存在来激活门锁。我司WTL580微波雷达方案采用5.8GHz微米波雷达传感器技术，5.8GHz微波雷达是一种基于微波技术的感应装置，主要工作在5.8GHz的特定射频范围内。它具有集成度高、体积小、功耗低、响应速度快等特点，只需要在模块外围添加少量元器件即可实现高精度距离感应。结合雷达信号处理和精确的人体感知算法，实现对运动和静态人体的高灵敏度人体存在感知。采用免驱动模式，客户只需将模块连接到应用产品上，即可快速实现产品触发应用交互。

二、方案对比

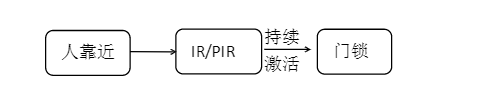

传统方案：

WTL580方案：

      通过方案框图可知，传统方案只是单纯的持续触发状态，缺少完善的电源管理导致功耗偏高，进而导致电池很快就耗完电了。在电子门锁中添加WTL580微波雷达方案，用户只需靠近即可实现激活电子锁，除了感应灵敏外，WTL580微波雷达方案只触发一次，等下次检测动人有动作时才会再次触发激活电子门锁，而我司WTL580微波雷达方案功耗低致16UA左右，优势明显。我司WTL580微波雷达方案采用5.8GHz微米波雷达传感器技术，与其他解决方案相比，在人体传感应用中具有明显优势:

1.除了对运动的人体敏感外，还可以对传统的无法识别微动和坐卧的人体的解决方案敏感;

2.环境适应性好，感应效果不受周围环境如温度、亮度、湿度和光波动的影响;

3.外壳渗透性好，可隐藏在外壳内部工作，无需在产品表面开孔，提高产品美观度;

4.每个距离门上的最大感应距离和灵敏度可灵活配置，实现灵活精细的个性化配置。

三、产品介绍

产品特性

●远距离侦测应用，距离范围：正向0~5m

●工作频率中心频点5.8GHz

●发射功率可编程(-20dBm-1dBm)

●<-95dBm接收灵敏度

●谐波抑制比:>40dBc

●多普勒频率范围:5Hz-1.5KHz

●工作电压：2.7V~3.3V

●工作电流:16uA左右

●抗干扰性强

●通信接口：IIC/IO模式

应用领域

●智能家居：

感知人体的存在和距离，报告监测结果，按需智能控制家电运行；

●智慧安防：

感应门禁，感应报警，触发联动应用与摄像头等。

●智慧照明：

识别和感知人体，准确的位置检测，可用于公共场所或家庭照明设备如感应灯，灯泡灯，台灯，镜子灯等。

●智能商业：

在设定的距离间隔内识别人体的接近或距离;及时点亮屏幕，使设备在人体在场的情况下保持明亮;

使用及配置

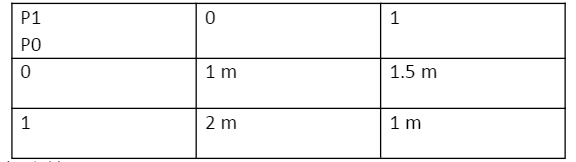

●IO配置：测量距离模式选择：

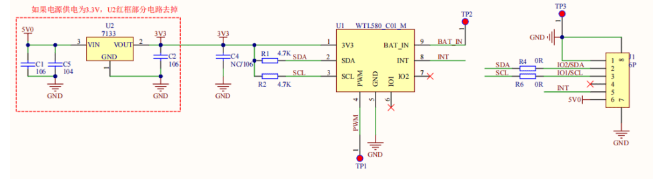

●应用原理图如下：

●I2C配置流程

1.设置12C读写速率为1k;

2.向7位设备地址0x5C，配置24bit地址0x000000，写入8bit数据0xE2;(全局复位)

3.向7位设备地址0x5C，配置24bit地址0x000000，写入8bit数据0x32;(CPU复位)

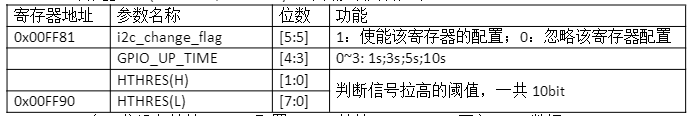

4.向7位设备地址0x5A，配置24bit地址，写入8bit数据，其中，固件包含了两个可配

寄存器地址(0x00FF81,0x00FF90)，可以修改内容如下：

5.向7位设备地址0x2E，配置24bit地址0x000000，写入8bit数据0x00。（重启程序）

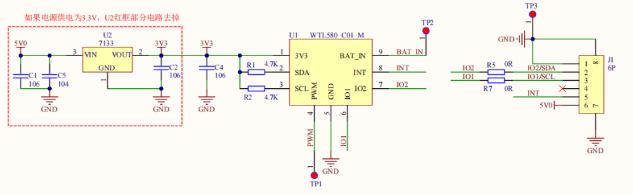

应用原理图如下：

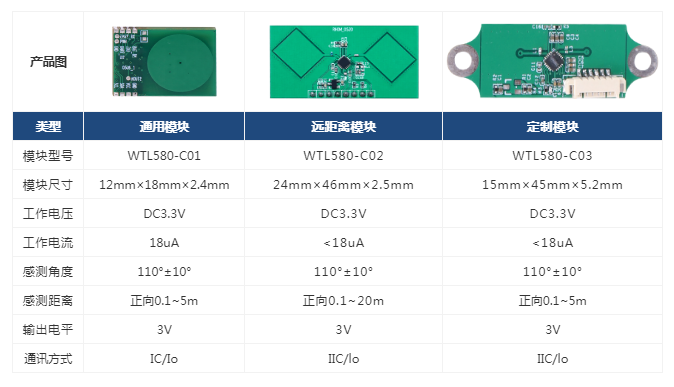

四、模块展示
