产品特征：
1.支持2.4GHz广播更新 快速批量切换语音bin文件
核心亮点：支持 2.4GHz 无线广播，产线免拆机、免逐片烧录，通过广播发射器一对多批量推送语音文件，10 米范围内一次广播即可更新所有芯片内容，换产效率提升数倍。

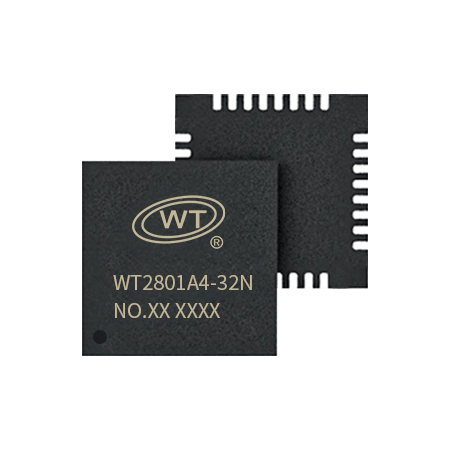

WT2801Ax 是一款功能强大的高品质低功耗蓝牙芯片，采用高性能 32 位处理器，最高频率 240MHz。具有低成本、低功耗、高可靠性、通用性强等特点，现有 WT2801AX-32N（QFN32 封装 4×4mm）。
芯片支持 BLE 5.4 + 2.4GHz 双模通信：BLE 满足标准蓝牙透传需求，2.4GHz 私有广播协议 满足产线批量换音和 OTA 升级场景。内置 16Bit D 类功放可直接驱动喇叭，支持 SPI-Flash（最大 128Mbit）、TF 卡（32G）、U 盘（32G）存储，具备索引播放、插播、组合播放、随机播放等丰富功能。
定制串口通讯协议标准指令，支持 11 种波特率切换（2400~921600，默认 9600），支持低功耗蓝牙透传，32 级音量可调。
WT2801Ax 区别于普通音频蓝牙芯片的核心差异化能力。传统方案需要逐片连接 USB 或串口烧录器，费时费力成本高昂；唯创知音2.4G 广播更新方案通过无线信号一对多推送，一次广播即可批量更新所有芯片，无需拆机，耗时与芯片数量无关。
同一块 PCB 贴片完成后，通过 2.4G 广播一次性推送不同语言语音包，无需为每个 SKU 单独烧录，换产时间从小时级缩短到分钟级。
产品到客户手中后，通过 2.4G 广播远程下发新语音文件，无需返厂拆机。适用于语音内容迭代、促销语音替换、多地区版本管理。
传统逐片烧录：单片 30~60 秒 × N 片。2.4G 广播：一次推送 10~30 秒，与芯片数量无关。芯片内部预留 100K 空间接收升级文件。
现场设备语音故障或内容需更新时，维护人员携带广播发射器到场，一键推送批量更新，无需拆机返修。
2.4G 升级操作流程：
将需要更新的语音文件命名为 1.bin，放入 TF 卡根目录
TF 卡插入配套的 USB 2.4G 无线广播发射器（主机）
主机上电，短按按键，红灯亮 5 秒后闪烁进入广播发射状态
从机（WT2801Ax 芯片）上电后发送指令 FF 00 FC 进入 2.4G 模式
从机接收到广播信号后自动写入内部 Flash，升级完成后自动复位
升级过程中所有其他指令无效，升级成功后需发 FF 00 FD 退出 2.4G 模式（或等待自动复位）
注意：发射文件大小须 小于 100K（从机内部仅申请 100K 空间）；10 米范围内有效。
•工作电压：2.7~5.0V
•支持高品质音频格式（8kbps~320kbps），MP3、WAV 格式，声音优美
•支持指令随机播放，无缝循环播放功能
•具备 BUSY 状态指示，上电默认低电平，播放时为高电平（可切换）
•音量 32 级可调（0 为静音，31 为最大），支持掉电记忆
•IO 驱动能力最高 8mA，支持 10×10 LED 扩展驱动
•16bit 高精度音频 ADC（SNR 95dB 差分 / 92dB 单端）
•16bit 高精度 DAC（SNR 91dB，THD+N -83dB）
•内置 16bit D 类功放，可直接驱动喇叭 320mW@8Ω
•支持 BLE 蓝牙 5.4 + 2.4GHz 双模
•支持 2.4G 无线广播方式更换语音
•单芯片使用时内置语音需出厂前写入；可通过通信接口更新程序（建议预留接口）
•低功耗模式：深度休眠 <5μA，原地休眠 <30μA
•通信接口：标准 UART 异步串口，默认 9600，支持 11 种波特率切换（2400~921600，掉电记忆）
•BLE 透传：支持裸流/非裸流模式，最大 331 字节/包
•BLE 可配置：蓝牙名（最大 29 字节）、广播间隔（20ms~10240ms，默认 500ms）、自定义广播数据（31 字节）、发射功率（0~6dB）
绝对最大额定参数
| 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| 工作温度 | -20 | +85 | °C |
| 存储温度 | -65 | +150 | °C |
| 供电电压 VCC | -0.3 | 6.0 | V |
| IO 输出电压（IOVOUT） | -0.3 | 3.6 | V |
| HVT-IO 输入电压（P00/P21） | -0.3 | 6.0 | V |
PMU 特性
| 参数 | 最小 | 典型 | 最大 | 单位 | 条件 |
|---|---|---|---|---|---|
| 供电电压 VCC | 2.7 | - | 5.0 | V | - |
| IOVOUT 输出电压 | - | 3.0 | - | V | - |
| IOVOUT 负载电流 | - | - | 120 | mA | IOVOUT=3.0V@VCC=3.7V |
DAC 音频特性
| 参数 | 典型值 | 单位 | 条件 |
|---|---|---|---|
| 分辨率 | 16 | bits | - |
| 采样率 | 8~96 | kHz | - |
| 信噪比 SNR | 91 | dB | 单端，Fin=1kHz@0dBFS，Fs=44.1kHz |
| 动态范围 | 91 | dB | 单端，Fin=1kHz@-60dBFS |
| THD+N | -83 | dB | 单端，Fin=1kHz@0dBFS |
| 底噪 | 16 | μVrms | 20Hz~20kHz A-Weighted，Load=100kΩ |
ADC 音频特性
| 参数 | 典型值 | 单位 | 条件 |
|---|---|---|---|
| 分辨率 | 16 | bits | - |
| 采样率 | 8~48 | kHz | - |
| 信噪比 SNR（差分输入） | 95 | dB | Fin=1kHz@0dBFS，ADC Gain=0dB |
| 信噪比 SNR（单端输入） | 92 | dB | Fin=1kHz@0dBFS，ADC Gain=0dB |
| THD+N（单端） | -80 | dB | Fin=1kHz@0dBFS，ADC Gain=0dB |
| 模拟增益范围 | -6~21 | dB | - |

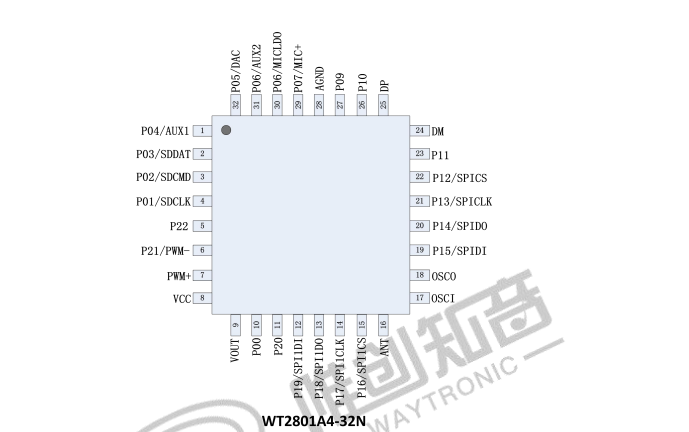

| 引脚号 | 名称 | 功能说明 |
|---|---|---|
| 0 | GND | 散热地 |
| 1 | P04/AUX1 | NC |
| 2 | P03/SDDAT | NC |
| 3 | P02/SDCMD | NC |
| 4 | P01/SDCLK | NC |
| 5 | P22 | RXD，语音芯片数据接收 |
| 6 | P21/PWM- | 喇叭负极输出 |
| 7 | PWM+ | 喇叭正极输出 |
| 8 | VCC | 电源输入 |
| 9 | VOUT | 内部电源（LDO）输出 |
| 10 | P00 | TXD，语音芯片数据发送 |
| 11 | P20 | NC |
| 12 | P19/SPI1DI | NC |
| 13 | P18/SPI1DO | NC |
| 14 | P17/SPI1CLK | NC |
| 15 | P16/SPI1CS | NC |
| 16 | ANT | 蓝牙天线脚 |
| 17 | OSCI | 晶振输入 |
| 18 | OSCO | 晶振输出 |
| 19 | P15/SPIDI | NC |
| 20 | P14/SPIDO | NC |
| 21 | P13/SPICLK | NC |
| 22 | P12/SPICS | BUSY 脚（播放状态指示） |
| 23 | P11 | NC |
| 24 | DM | USB DM |
| 25 | DP | USB DP |
| 26 | P10 | NC |
| 27 | P09 | NC |
| 28 | AGND | 模拟地 |
| 29 | P08/MIC+ | NC |
| 30 | P07/MICLDO | NC |
| 31 | P06/AUX2 | NC |
| 32 | P05/DAC | NC |
| 接口 | 名称 | 功能说明 |
|---|---|---|
| 1 | TYPE-C | 电源输入（2.7~5V） |
| 2 | SPK | 接喇叭，声音通过内置功放输出（默认） |
| 3 | 通信接口 | 从左到右依次为：VCC、RX、TX、GND |
| 4 | 下载接口 | 从左到右依次为：VCC、DM、DP、GND |
芯片内置标准 UART 异步串口接口，默认波特率 9600（3.3V TTL 电平）。数据格式：起始位 1 位，数据位 8 位，无奇偶校验，停止位 1 位。
指令格式统一为：7E [长度] [命令码] [参数] [校验码] EF
注：长度 = 长度 + 命令码 + 参数 + 校验和的字节数；累加和校验 = 长度 + 命令码 + 参数的累加和低字节。
指令分类一览：
| 命令码 | 功能 | 说明 |
|---|---|---|
| 控制播放指令 | ||
| FF 00 A0 | 指定 Flash 索引播放 | 全盘索引，16 位曲目地址 |
| FF 00 AA | 暂停/续播 | 播放状态切换暂停，暂停状态切换续播 |
| FF 00 AB | 停止播放 | - |
| FF 00 AC | 下一曲 | 末尾自动回到第一曲 |
| FF 00 AD | 上一曲 | 第一曲自动回到末尾 |
| FF 00 AE | 音量控制 | 0~31 级（0 静音，1F 最大），掉电记忆 |
| FF 00 AF | 播放模式 | 00 不循环 / 01 单曲循环 / 02 列表循环 / 03 随机 |
| FF 00 B0 | 组合播放 | 最大 35 首组合，按指定顺序播放 |
| FF 00 B1 | 插播 | 仅播放状态有效，播完自动续播原曲 |
| FF 00 B8 | 进入低功耗 | 00 深度休眠 <5μA / 01 原地休眠 <30μA |
| FF 00 BF | BUSY 模式切换 | 00 闲低忙高（默认）/ 01 闲高忙低 |
| FF 00 FB | 波特率切换 | 11 种可选（2400~921600），掉电记忆 |
| 查询/设置指令 | ||
| FF 00 C0 | 查询软件版本 | 返回版本号字符串（如 WTC250429-1B0） |
| FF 00 C1 | 查询当前音量 | 返回 0~31 |
| FF 00 C2 | 查询工作状态 | 01 播放中 / 02 已停止 |
| FF 00 C3 | 查询文件总数 | 返回 Flash 内音频文件数量 |
| FF 00 C9 | 查询当前播放地址 | 返回当前曲目索引 |
| BLE 蓝牙指令 | ||
| FF 05 01 | BLE 透传模式设置 | 00 裸流（默认）/ 01 非裸流 |
| FF 05 02 | 从机发送数据 | 最大 331 字节/包 |
| FF 05 04 | 打开/关闭蓝牙 | 00 打开 / 01 关闭 |
| FF 05 05 | 修改蓝牙名 | 最大 29 字节 |
| FF 05 09 | 设置 BLE 广播间隔 | 参数 0x0020~0x4000（单位 0.625ms），即 20ms~10240ms，默认 500ms |
| FF 05 13 | 设置自定义广播数据 | 最大 31 字节，格式：长度+TYPE+数据 |
| FF 05 15 | 设置发射功率 | 参数 01~09，对应 0~6dB，默认 06 |
| FF 05 17 | 断开蓝牙连接 | - |
| FF 05 19 | 开关蓝牙广播 | 00 关闭 / 01 打开 |
| 2.4G 广播指令（核心功能） | ||
| FF 00 FC | 进入 2.4G 模式 | 进入后所有其他指令无效，仅响应升级 |
| FF 00 FD | 退出 2.4G 模式 | 未与主机通信时有效，升级过程中无效 |

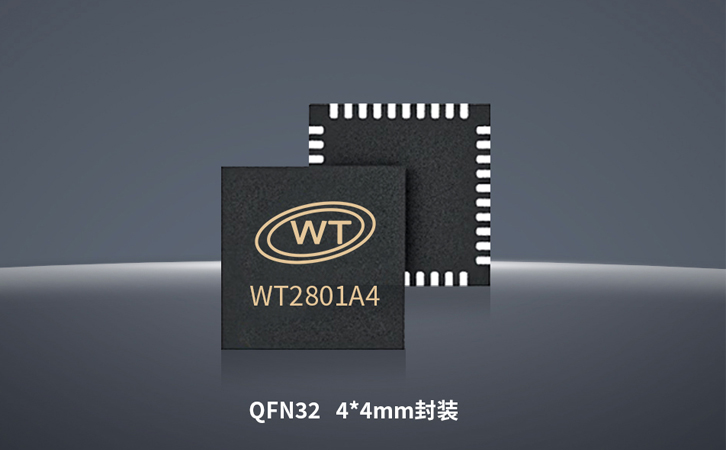

QFN32 封装尺寸：4×4mm
| 封装形式 | 最小包装量 |
|---|---|
| QFN32 | 详见规格书封装信息 |
回焊炉温度曲线遵循无铅工艺标准。
