电子锁配套门铃音效芯片推荐：WTN6020这款12bit DAC输出什么水平

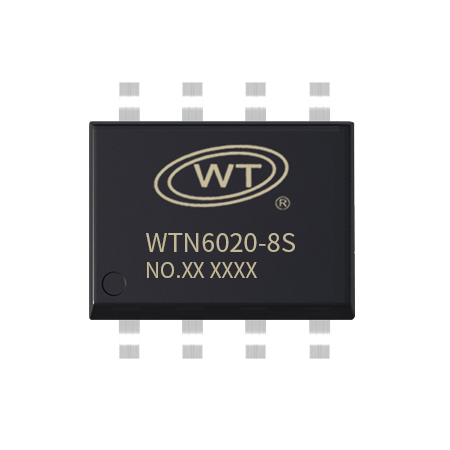

最近在做一个高端电子锁项目，甲方对门铃音效的要求比普通项目高不少。他们不仅要声音好听，还希望音效能体现产品档次。调研了一圈，找到了WTN6020这款支持12bit DAC输出的门铃芯片，用下来感觉在这个细分领域算是比较能打的。今天分享一下实测体验，给有类似需求的朋友做个参考。

12bit DAC意味着什么

先解释一下12bit这个数字的含义。DAC的位数直接决定了输出精度的细粒度。12bit相当于4096个采样等级，相比8bit的256级和10bit的1024级，精度高出不少。

对于门铃音效来说，这个精度意味着波形重建更准确，尤其是播放有渐变效果的叮咚声时，音量从轻到响的过渡会更平滑，不会出现阶梯感或者断层。

PWM还是DAC？这两种输出怎么选

WTN6020同时支持PWM和DAC两种输出模式，各有适用场景：

• PWM模式：直接输出脉宽调制信号，优点是不需要外围电路，直接接喇叭就能响。缺点是高频成分多，需要外接滤波电容

• DAC模式：输出模拟音频信号，音质更干净，失真更低。缺点是外围需要加一颗1nF电容到地

如果你的产品对成本敏感、空间紧张，选PWM模式够用了。如果追求更好一点的音质体验，DAC模式是更好的选择。

实测DAC输出的音质表现

我用示波器接了DAC输出脚，抓了几段叮咚音效的波形。对比PWM模式的原始输出，DAC模式的高频毛刺明显少了很多，波形更接近真实的音频信号。

主观听感方面，DAC模式的音效确实更柔和一点。播放WTN6020内置的那款渐变叮咚音效时，音量从低到高的过渡非常丝滑，没有PWM模式那种微弱的电流底噪。

低电压环境下的表现

作为配套电子锁的门铃芯片，低电压性能很重要。我测试了WTN6020在2.5V、3.0V、3.3V、5.0V几种电压下的DAC输出表现。

2.5V这种偏低的工作电压下，DAC输出幅度会相应降低，但波形完整性保持得不错，不会出现明显失真。考虑到很多电子锁用的是两节干电池供电，这个低压适应性很有实际意义。

搭配功放的注意事项

如果对音量有更高要求，需要外接功放芯片。WTN6020的DAC输出可以作为功放的信号输入源。相比直接用PWM接功放，DAC模式的信号更干净，功放输出端的失真也能控制得更好。

搭配功放的时候，注意DAC输出和功放输入之间的耦合电容要选合适，规格书推荐的是1nF到地的配置方式，这个数值经过验证是合理的。

跟竞品横向对比

我对比了市面上几款同价位的门铃芯片，12bit DAC这个规格在同类产品里并不常见。大多数芯片还是停留在8bit或者10bit的精度水准。

总结

WTN6020的12bit DAC输出在门铃芯片这个细分领域算是高配了，配合12款经过优化的内置音效，能满足大多数高端电子锁的音效需求。加上5微安的待机功耗和2.2V的低压工作能力，综合性能在同价位产品里很有竞争力。

如果你在给电子锁选门铃音效芯片，WTN6020值得纳入候选名单。建议找唯创那边要几颗样品实测一下，参数是一方面，实际听感是否符合项目定位才是关键。
