当你着急忙慌的跑到厕所的时候，发现马桶盖是关着的，需要手动打开，尤其是你打着游戏双手占用的时候，是不是总有点着急上火？但是当你一靠近马桶一定范围内，马桶盖就自己翻开，这种体验是不是智能的感觉就上来了。传统做法多用红外或超声波感应，但卫生间水汽重、温度变化大、还常有强光和噪声，红外超声传感器容易误判或失灵。微波雷达靠电磁波探测移动人体，不受温湿度、气流、灰尘、噪声和明暗影响，正好适合卫生间这种复杂环境。
本方案介绍以唯创知音 WT4101B-C04L 低功耗微波雷达模块为核心的智能马桶人体靠近自动开盖方案，重点是解决三各问题：
把检测距离稳定在 80 至 100 厘米；
电池供电下超低功耗；
开盖电机动作时不干扰雷达。
WT4101B-C04L 是一颗全集成微波传感器 SOC，采用 CMOS 工艺，片上集成了微波收发信机、中频放大和信号处理器。它有几个特点特别契合马桶场景：
功耗极低，工作电流最低 10 微安，默认 24 微安，适合电池长期供电。
抗环境干扰强，不受温度、湿度、气流、灰尘、噪声、亮暗影响。
穿透性好，可穿透亚克力、玻璃及薄的非金属材料，模块可藏在马桶外壳内。
尺寸仅 20 乘 20 乘 1.6 毫米，体积小巧，便于嵌入。
内置自适应校准与多重数字滤波算法，可靠性高。

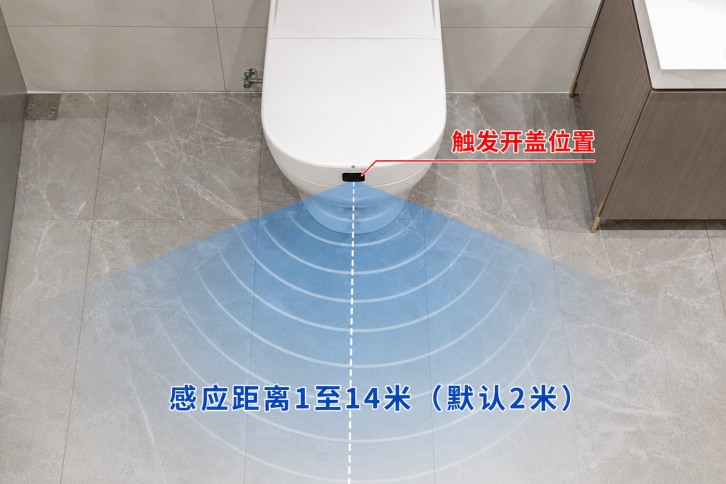

模块正向感应距离为 1 至 14 米，出厂默认 2 米。马桶应用只需在人走近 80 至 100 厘米时触发，因此通过串口指令把检测距离标定到约 1 米即可。具体调参使用《WT4101B-C04 串口指令说明》，可灵活调节感应距离与输出延时。检测对象为走动接近的人体，基于多普勒效应识别移动目标，日常走近开盖的体验顺畅自然。
方案由四部分构成：
WT4101B-C04L 雷达模块，常开低功耗感应，OUT 脚输出高电平表示有人靠近。
主控 MCU，解析雷达输出，控制开盖电机。
开盖电机及驱动电路，执行翻盖动作。
电池与电源管理，提供低纹波供电。
雷达始终以 24 微安维持感应，一旦检测到人，OUT 上升沿唤醒 MCU，电机翻开盖体。人离开后延时关盖或等待下一次触发。
电池供电是这套方案的前提。雷达本身只有 24 微安，是最理想的常驻唤醒源。MCU 在待机时进入深睡，仅靠雷达输出上升沿唤醒。电机只在开盖关盖瞬间工作，占空比极低。整机待机平均电流远低于 1 毫安，一节电池可用很久。
开盖电机是大功率瞬态干扰源，处理不好会让雷达误报。专项措施如下：
雷达天线面禁止被大电流电路覆盖，天线辐射面远离电机驱动电源、整流桥、变压器、开关管。
雷达供电用纹波小的独立电源，纹波控制在 100 毫伏以内。
天线板与金属平面保持 2.5 至 12 毫米距离，不得紧贴金属。
天线前方不装金属、玻璃、陶瓷等遮挡物。
软件上，电机动作期间屏蔽雷达输出或做时间窗过滤，停止后延时再恢复检测。
| 项目 | 参数 |
|---|---|
| 感应距离 | 正向 1 至 14 米，默认 2 米，串口可调至约 1 米 |
| 发射功率 | 小于 5 分贝毫瓦 |
| 工作电压 | 4 至 12 伏 |
| 工作电流 | 最低 10 微安，默认 24 微安 |
| 输出信号 | IO 或 PWM，0 或 3.3 伏，默认延时 1 秒 |
| 模块尺寸 | 20 乘 20 乘 1.6 毫米 |
| 上电时序 | 高电平 3 秒转低电平，再 1.5 秒进感应，共约 4.5 秒 |
| 工作温度 | 负 20 至 85 摄氏度 |
上电后模块先自检约 4.5 秒，期间 OUT 保持特定电平，MCU 不响应。
进入感应模式，雷达常开低功耗检测。
人走近 80 至 100 厘米，OUT 变高，MCU 唤醒并驱动开盖。
开盖后开启计时，人离开或超时则关盖。
电机动作期间屏蔽雷达输出，避免误触发。
以 WT4101B-C04L 微波雷达为核心的自动开盖方案，把 80 至 100 厘米检测、电池超低功耗、抗电机干扰这三件难事一次性解决。模块体积小、抗扰强、可隐藏安装，是智能马桶靠近感应开盖的务实之选。
