一:产品市场
随着科技的发展,电瓶车在技术革新上也在不断进步,如今许多厂家,都会加入语音提示功能,能在倒车、喇叭、故障时发出语音报警,提示骑行者电量不足、倒车请注意、故障语音提示等;唯创知音专注于高品质、智能化、安全可靠的代步产品语音研发和生产,打造轻松的出行方式。

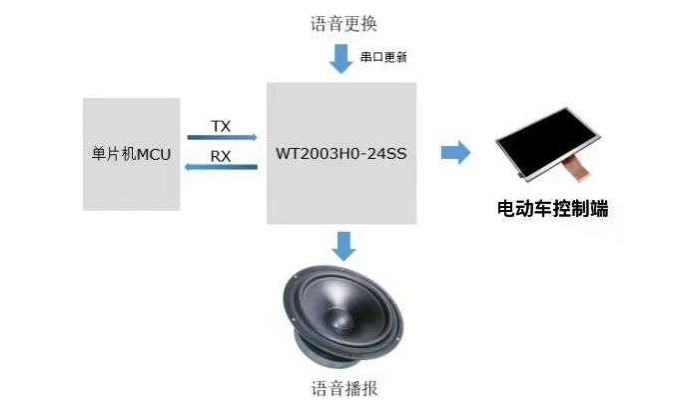

二、产品应用
语音芯片:WT2003HX
WT2003HX是一款功能强大的高品质语音芯片,采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点,可内200KBYTE�KBYTE语音容量,内置语音需要U盘拷贝进去。现有WT2003HX-16S、WT2003HX-24SS、WT2003HP8-32N(体积小4*4MM)三种封装的芯片。串口传输音频目前支持UART通信传输。
三、芯片功能特点
UART控制模式:标准UART通信接口,默认波特率115200;支持SPI-Flash作为存储器。带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能。32级音量可调、最大可以支持外挂128Mbit的Flash;
支持通过UART修改外置flash的语音内容,支持外挂SPIFlash模拟U盘功能;
上电默认不播放;具备BUSY状态指示、BUSY平时为低电平,播放时为高电平;
支持切换音频输出方式,样品默认SPK输出,如需DAC输出,请参考音频输出切换指令;
支持语音高品质音频格式,传输音频只支持MP3格式,(支持采样率8K-44.1K,单声道音频码率支持8kbps~320kbps,双声道音频码率8kbps~128kbps)声音优美;
工作电压:2.4-5.2V;
内置0.5WD类功放;
两个16位异步分频器定时器;
数字音频流,IIS支持主机和从机模式;
一个红外遥控解码器;
16bit高精度ADC和DAC;
大功率IO驱动能力,最高可直接驱动64mA;
单芯片使用(使用内置容量)时内置语音需出厂前写入。
支持SD卡/U盘离线升级程序,建议画板时预留出USB接口;
串口传输音频到外挂Flash前需要将Flash格式化成FAT格式,因语音芯片需要先在Flash中写入FAT系统格式,才能传输保存音频;格式化Flash需要通过USB接口连接到电脑,会自动提示格式化或者出厂前与本司业务沟通,提前烧录一个格式化OK的.bin文件到外挂Flash,用户可免格式化;
通过USB接口连接电脑,电脑上显示Flash盘符,可直接从电脑拷贝音频到盘符,拷贝完成后,需拔掉USB线,再进行串口控制播放,否则串口发码无响应;模块管脚介绍WT2003H系列芯片的封装SOP16、TSSOP24和QFN32芯片,适合应用于各种场合,其引脚简图以及管脚定义如下:

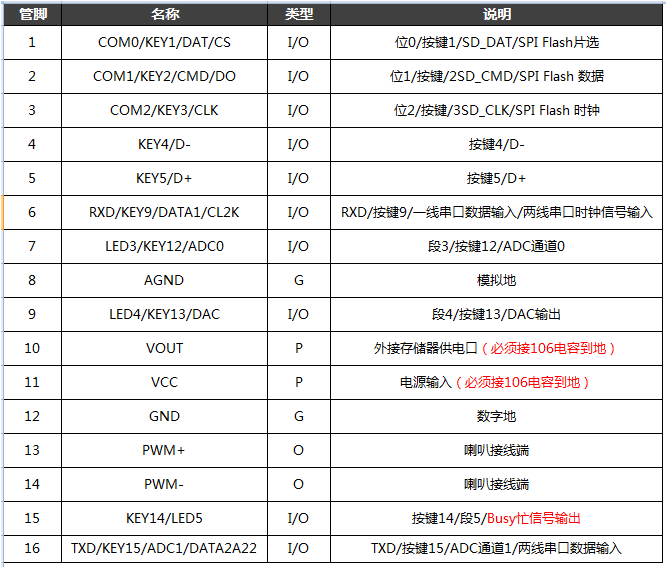

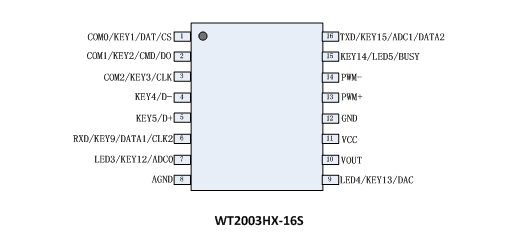

SOP16封装管脚:
注:COM(位)-IO口可扩展作为数码管位选使用;
LED(段)-IO口可扩展作为数码管段选使用;
Key(按键)-IO口可扩展作为按键使用;
ADC-IO可扩展作为信号采集(MIC采集、按键阻值检测)使用;
上述数码管、按键、ADC扩展功能,标准品程序未开放,如有需要,请和本司业务沟通!

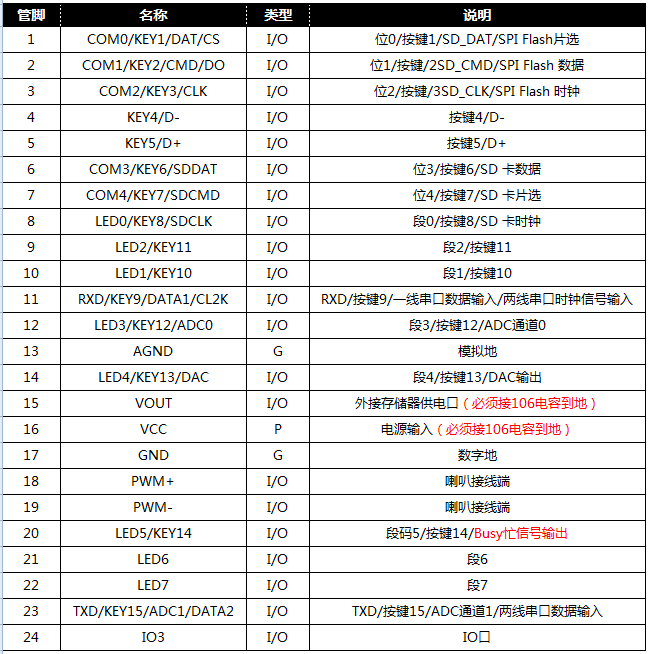

TSSOP24封装管脚:
注:COM(位)-IO口可扩展作为数码管位选使用;
LED(段)-IO口可扩展作为数码管段选使用;
Key(按键)-IO口可扩展作为按键使用;
ADC-IO可扩展作为信号采集(MIC采集、按键阻值检测)使用;
上述数码管、按键、ADC扩展功能,标准品程序未开放,如有需要,请和本司业务沟通!

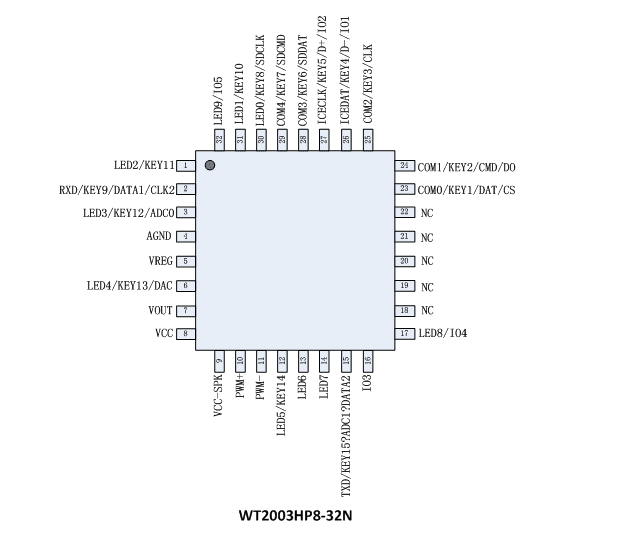

QFN32封装管脚:
注:COM(位)-IO口可扩展作为数码管位选使用;
LED(段)-IO口可扩展作为数码管段选使用;
Key(按键)-IO口可扩展作为按键使用;
ADC-IO可扩展作为信号采集(MIC采集、按键阻值检测)使用;
上述数码管、按键、ADC扩展功能,标准品程序未开放,如有需要,请和本司业务沟通!

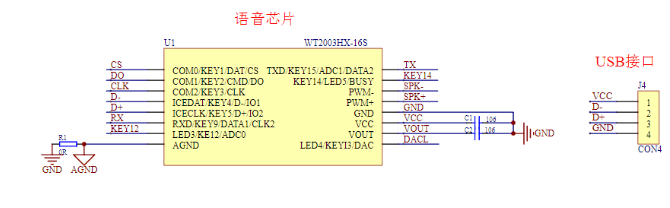

四、电路设计参考

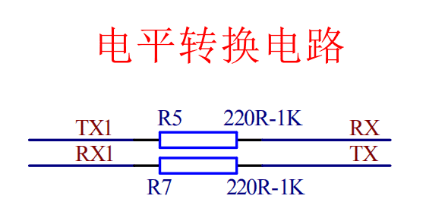

(一)当MCU电平与语音芯片电平不匹配时,请加电平转换电路,如下图:

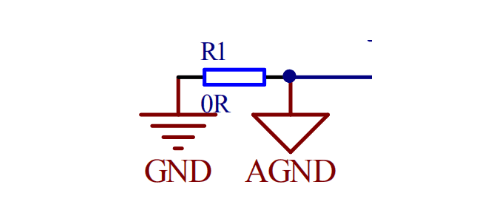

(二)AGND跟GND在外接功放时,需接0R电阻进行隔离,如下图:

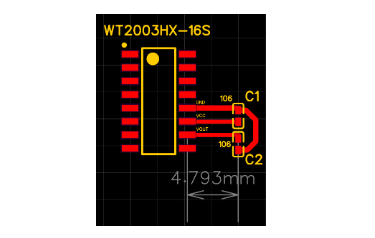

(三)VCC、VOUT,必须靠近芯片管脚1CM内接106电容到地,回路不要过长,如下图:
注:当DAC输出时,1)可根据实际需求在VCC管脚原有106电容的基础上,再并一个104电容(小电容参数可根据具体需求调节,一般为104,也可102/103),进行滤波调节,降低因电源纹波造成的底噪;2)语音芯片GND与功放GND分开走线回到电池GND,避免共地回路引起的噪声
(四)建议画板时预留出USB接口,如下图:
建议将语音芯片的烧录口,作为测试点,全部引出在PCB板上。这样做的好处:
1.用户可通过USB接口更换Flash或TF内音频文件,如果出现特殊异常或混料,则可以不用拆芯片,我司可以协助直接在线刷语音程序。
2.贵司备货之后,如果突然客户要新增功能。我司也可以协助提供升级程序进行U盘升级。
更新口为:USB接口
