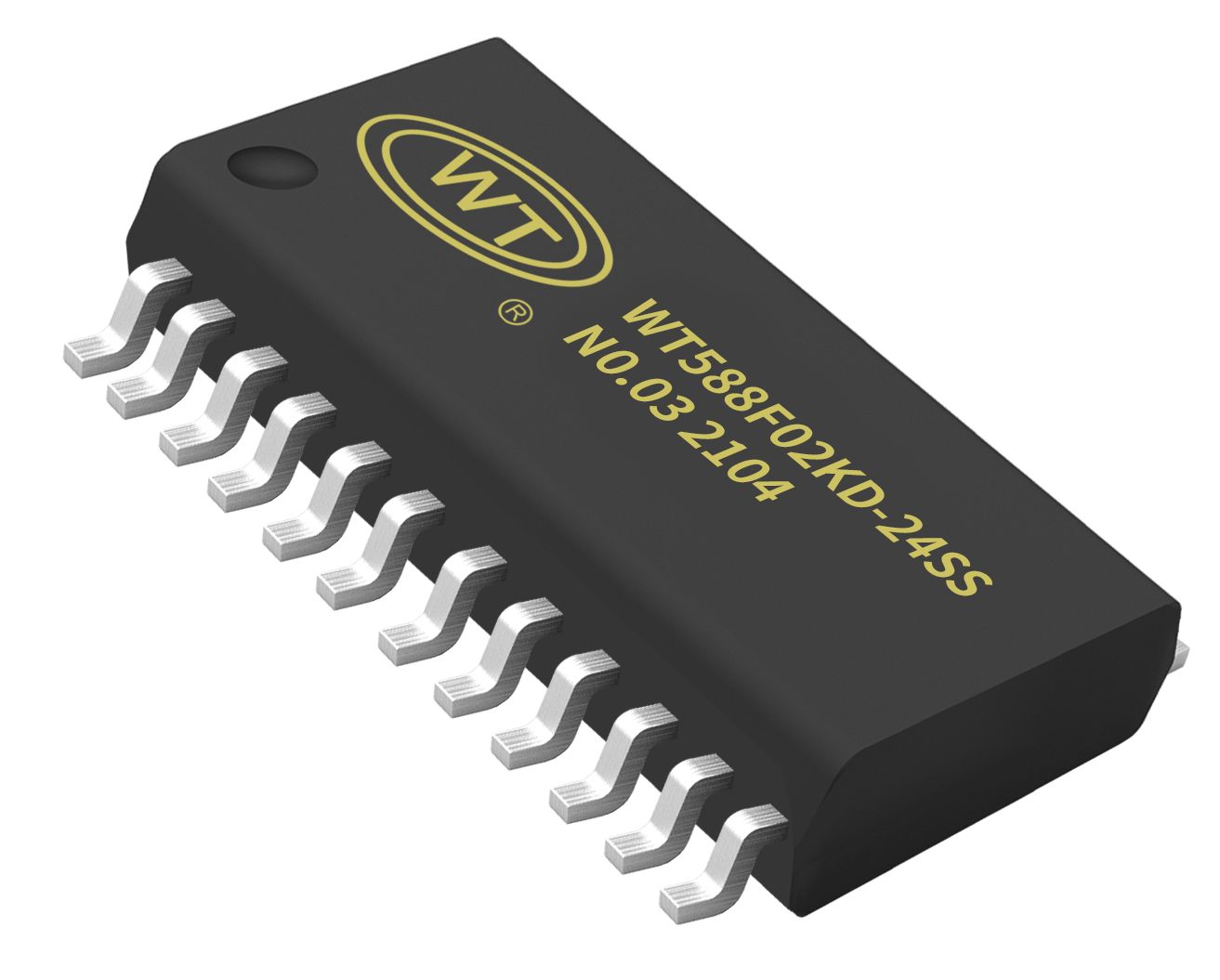

WT588F02KD 多功能语音拓展芯片

WT588F02KD-24SS（SSOP24 封装）是一种带键盘扫描接口 LED（发光二极管显示器（4位））的驱动控制及语音播报功能的专用芯片。芯片内部最大可以容纳 240 秒的语音内容，芯片内部还集成 了MCU可扩展功能、LED数码管驱动接口、键盘扫描接口等。支持OTA远程更新下载语音，通过我司配套工具和上位机软件，可实现快速打样，缩短产品开发周期；本产品可以应用于电磁炉、微波炉等小家电产品的显示屏驱动语音播报电路。

产品特性

1）使用IIC（CLK，DIO），5K kbps速度以内；

2）键盘扫描（8x2bit），具有增强型抗干扰按键的识别电路，增强了按键的抗干扰性能；

3）带按键唤醒、主动扫描功能及按键返回；

4）客户可以通过配套下载器在线更换芯片内部语音内容；

5）可支持LED（发光二极管显示器（4位））的显示模式------8段 X 4位，即能支持共阴数码管输出；

6）内置亮度调节的电路----占空比8级可调，使用1K的频率；

7）同时可以支持四位数码管的32个发光二极管的单独调光；

注意：1.如需更低静态功耗芯片请联系我司业务

备注：目前芯片程序还没有外挂flash功能，具备外挂flash功能的程序在后续版本的说明书上更新。

我们有配套的芯片模组和PC端仿真测试工具，可以提供给客户使用，方便客户快捷调试。

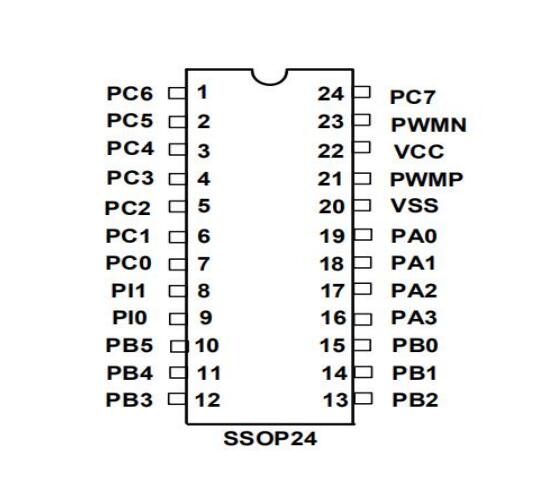

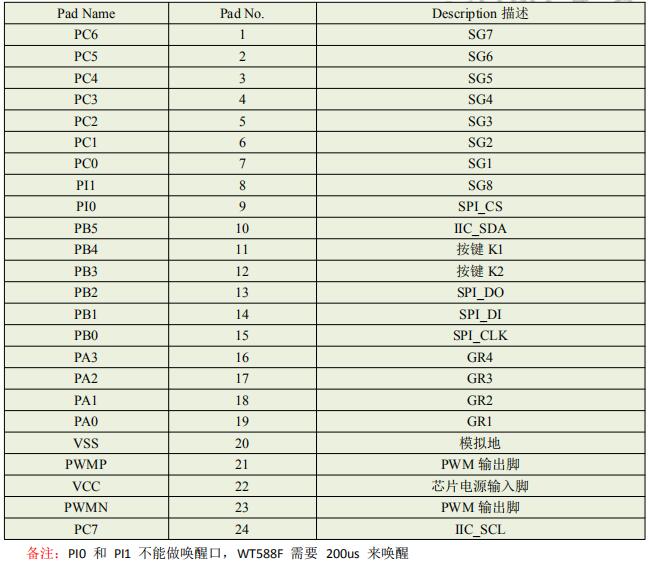

管脚介绍

产品规格

通讯方式：IIC通讯控制方式
音频输出：16bit PWM
工作电压：3.3~5.5V
工作温度：-20℃~+85℃
封装：   SSOP24

产品应用
