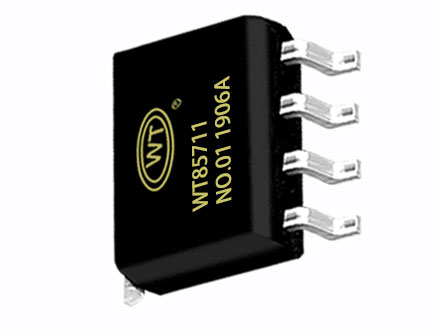

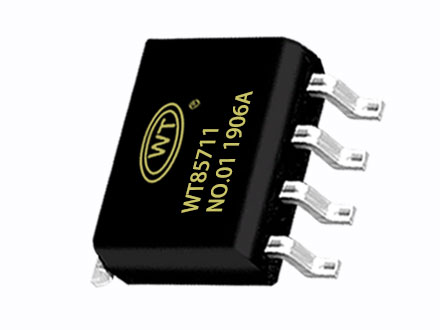

WT85711 D类功放芯片

（该型号目前已停产，可向我司客服咨询其他同功能的功放芯片替代）

WT85711是一款FM无干扰、AB类功放D类功放两 种模式可切换的5.0W单声道音频放大器。在5V电源下,能够向2Ω负载提供5.0W的输出功率,并具有高达90%的效率 ；WT85711采用AERC( Adaptive Edge Ratecontro1)技术,在音频全带宽范围内 极大地降低了EMI的干扰,对60cm的音频线,在FCC的标准下具有超过20dB的裕量。

WT85711在D类模式下无需滤波器的PWM调制 结构减少了外部元件数目,PCB面积和系统成本, 并且简化了设计。芯片内置了过流保护,过热保 护和欠压保护功能,这些功能保证了芯片在异常 的工作条件下关断芯片,有效地保护了芯片不被损坏,当异常条件消除后, WT85711有自恢复功能可以让芯片重新工作效率输出晶体管的开关工作方式决定了WT85711D类放大器的高效率。在D类模式下, 输出晶体管就像是一个电流调整开关,切换过程 中消耗的额外功率基本可以忽略不计。输出级 相关的功率损耗主要是由 MOSFET导通电阻与 电源电流产生的I2R。WT85711的效率可达 90%无需滤波器，WT85711的D类模式采用无需滤波器的PWM调制方式,省去了传统D类放大器的LC滤波器,提高了效率,为便携式设备的音频子系统提供了一个更小面积,更低成本的实现方案

Pop& Click:抑制

WT85711内置专有的时序控制电路,实现全面的Pop&Click抑制,可以有效地消除系统在上电点, Wakeup和 Shutdown操作时可能会出现 的瞬态噪声。保护电路WT85711在应用的过程中,当芯片发生输出 管脚和电源或地短路,或者输出之间的短路故障时,过流保护电路会关断芯片以防止芯片被损坏。短路故障消除后,WT85711自动恢复工作。 当芯片温度过高时,芯片也会被关断。温度下降 后,WT85711可以继续正常工作。当电源电压过低时,芯片也将被关断电源电压恢复后芯片会再次启动

MODE模式

AB类,D类切换控制功能使用MODE管脚控制。MODE管脚置高的时候,WT85711工作在D 类的模式之下:MODE管脚置低的时 候,WT85711工作在AB类的模式之去耦电容WT85711是一款高性能的AB类/D类集成的音频放大器，电源端需要加适当的电源供电去耦电容来确保其高效率和最佳的总谐波失真。同时为得到良好的高频瞬态性能,希望电容的ESR值要尽量的小,一般选择典型值为 luF的电容旁路到地。去耦电容在布局上应该尽可能的靠近芯片的VoD放置。把去耦电容放在与WT85711较近的地方对于提高 WT85711的效率非常重要。因为器件和电容间的任何电阻或自感都会导致效率的降低。 如果希望更好的滤掉低噪音,则需要根据具体应用添加一个10uF或者更大的去耦电容。

功放芯片选型

管脚介绍

应用场景
