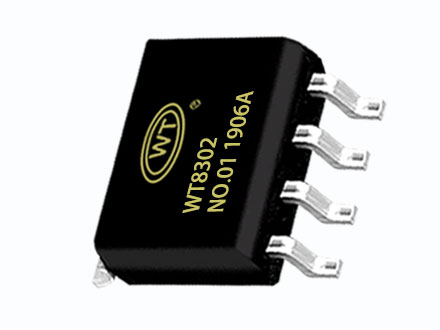

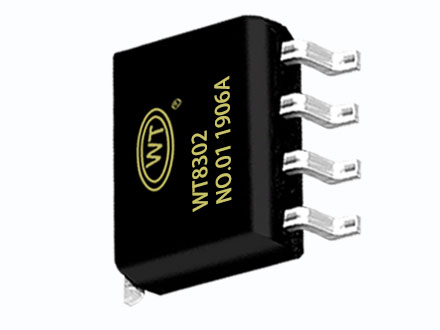

WT8302音频功放IC

WT8302系列是一款超低EM.3.0W,单声道,D类音频功率放大器。在5V电源下,能够向4Ω负载提供3.0W的输出功率,并具有高达90%的效率。WT8302采用专有的AERC( Adaptive Edge RateContro)技术在音频全帯宽范围内极大地降低了EMI的干扰,60cm的音频线,在FCC的标准下具有超过20dB的裕量。

无需滤波器

WT8302无需滤波器的PWM调制结构减少了外部元件数目,PCB面积和系统成本,并且简化了设计。芯片内置了过流保护,过热保护盒欠压保护功能,这些功能保证了芯片在异常的工作条件下关断芯片,有效地保了芯片不被损坏,当异常条件消除后,WT8302有自灰复功能可以让芯片重新工作。

效率

输出晶体管的开关工作方式决定了D类放大器的高效率。在D类放大器重,输出晶体管就像是一一个电流调整开关,切换过程中消耗的额外功率基本可以忽略不计。 输出级相关的功率损耗主要是由 MOSFETS导通电阻与电源电流产生的I2R。WT8302系列的效率可达90%。

保护电路

WT8302系列在应用的过程中,当芯片发生输出管脚和电 源或地短路,或者输出之间的短路故障时,过流保护电路会关断芯片以防止芯片被损坏。短路故障消除后,芯片自动恢复工作。当芯片温度过高时,芯片也会被关断。 温度下降后,WT8302可以继续正常工作。当电源电压过低时,芯片也将被关断电源电压恢复后,,芯片会再次启动 。

去藕电容

WT8302是一款高性能D类音频放大器,电源端需要加适当的电源供电去耦电容来确保其高效率和最佳的总谐波失真。同时为得到良好的高频瞬态性能,希望电容的ESR值要尽量的小,一般选择典型值为1uF的电容旁路 到地。去耦电容在布局上应该尽可能的靠近芯片的VDD放置。把去耦电容放在与WT8302较近的地方对于提高D类放大器的效率非常重要。因为器件和电容间的任何电 阻或自感都会导致效率的降低。如果希望更好的滤掉低频噪音,则需要根据具体应用添加一一个10uF或者更大的去耦电容。

功放芯片选型

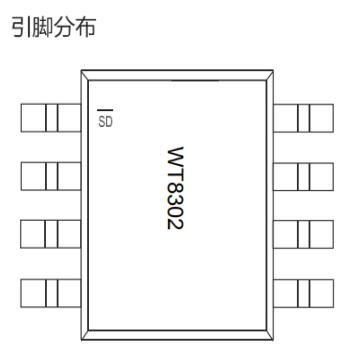

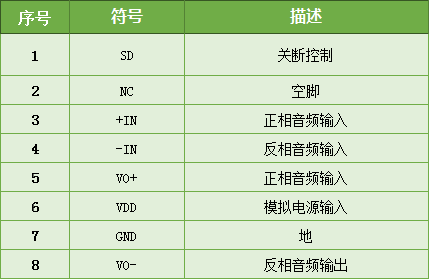

 管脚介绍

 功能框图

典型应用图
