WTK6900F-B04自学习语音识别模块

WTK6900F-B04模块是用于物联网交互及控制领域的智能MCU模块。该智能模块基于深度神经网络(DNN-HMM)语音识别技术,实现了高识别率、高实时性、本地和云端结合、高度一体化的语音识别及处理功能；可以实现语义识别等特定智能语音交互效果。同时该模块具备常规MCU的控制及计算处理能力，可以实现各类需要通信及控制的应用。

该模块从语音输入开始，语音检测，语音特征提取及DNN运算完全采用硬件架构设计，软件主要进行语音解码和语音播报。该模块具有较高的运算性能及低成本、低功耗、小尺寸等优势。在应用方面，该模块可以支持本地语音检测、唤醒，以及三百条离线命令词条的识别,模块支持回音消除功能，支持双麦功能。模块可通过UART将命令推送到设备原有的上位机，实现简单的语音交互接口。

注释：离线命令词自学习是指在非联网状态，用户通过语音对话的方式，更改默认的命令词；后续用户可以通过改设定的特定命令词进行语音识别。该种更改方式满足终端用户的个性化自定义的需求，可以给客户带来更好的用户体验。离线命令词自学习可存储模板数量，最多为15个。

应用视频演示

特征说明

★ CPU

   ARM Cortex-M4F，最高运行频率200MHz

★ 存储器

   内置 512KB SRAM

★ 智能语音交互引擎

   内置 ASR 硬件加速引擎：

   语音活动检测引擎（VAD），支持 VAD 参数可调

   语音特征提取引擎（FE）

   支持本地语音识别解码

   支持低功耗语音唤醒

   支持回音消除功能

★ 外设接口

   内置 1 路 UART 接口

   内置 1 路 SPI 接口

★ 时钟及复位

   支持外接晶体和有源晶振

   内置 PLL

   内置上电及欠压复位电路

★ 电源管理及低功耗

   IO 供电：3V

   内核供电：1.2V

   支持睡眠待机模式

★ 看门狗

   内置独立看门狗和窗口看门狗

   支持超时产生中断或复位

★ ADC 转换器

   内置 2通道 16bit SAR ADC

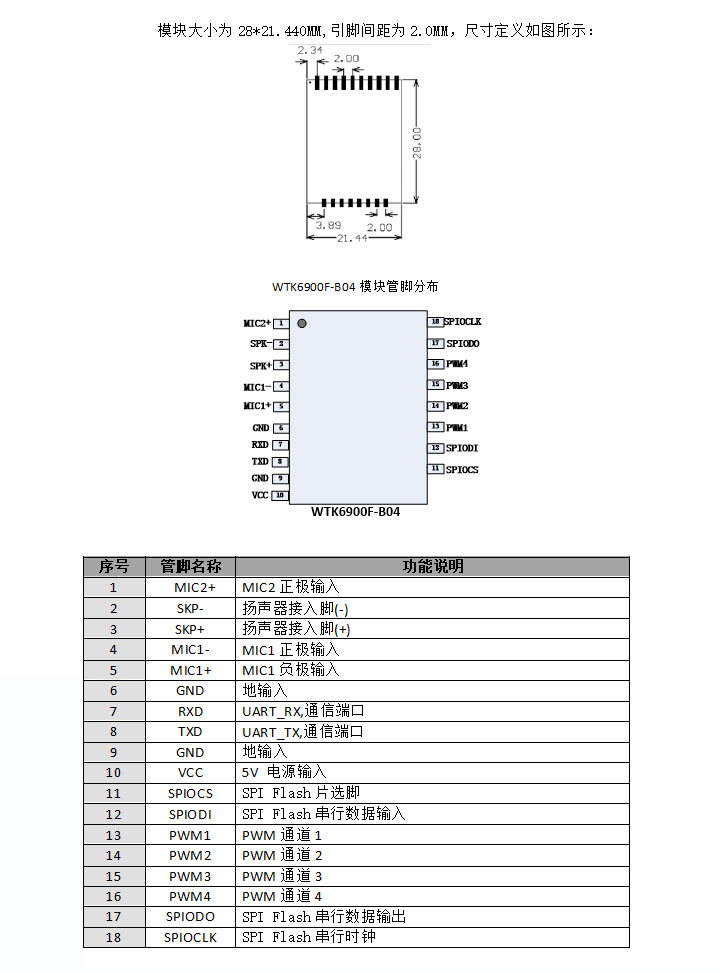

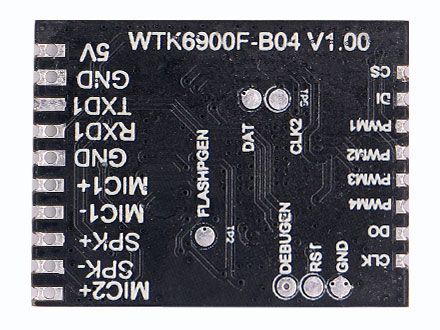

硬件描述

应用场景

主要应用在智能家电（白电、厨电、生活电器、小家电等）智能卫浴、智能照明、智能机电、智能家居、酒店客控等

功能使用说明

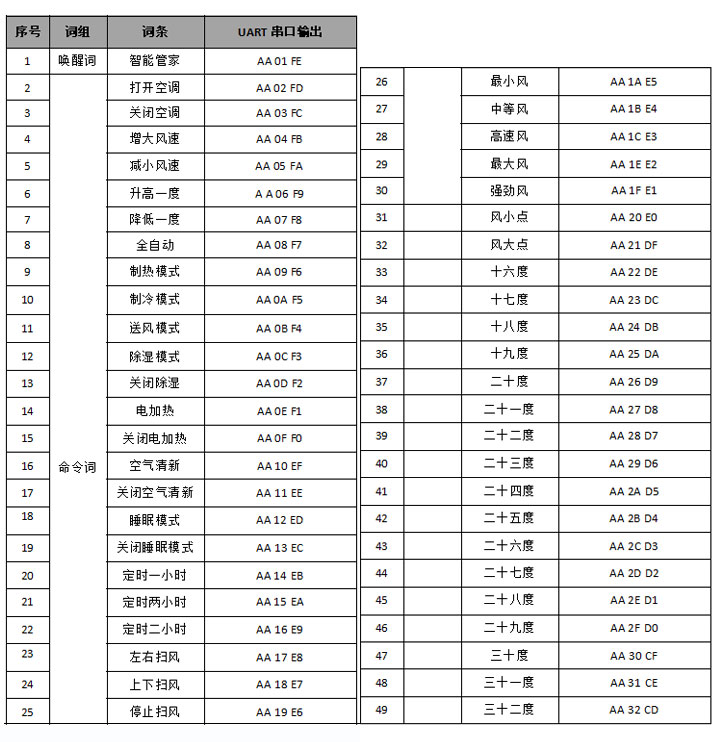

命令词列表

使用步骤

注册功能：

系统唤醒状态下（标准demo唤醒词为“智能管家”），用户通过念命令词“学习唤醒词”和“学习命令词”进入注册模式。根据播报语音提示，  然后念三次自定义的命令词完成注册。注册过程中，模型根据录入的三次自定义语音实现特征提取和学习，并为该命令词创建特征模板并保存。注册完成后，语音播报“注册成功”。

识别时，用户念自定义命令词，模型将该词的语音特征与存储 空间中的各个注册模板进行相似度比较，将相似度高的注册模板与当前语音进行匹配，认为当前语音为匹配的注册命令词，从而完成识别进行相关余令词操作。

注册功能：

注册过程中，用户只需要念命令词“重新注册”重新进行注册。

退出注册功能：

1、进入注册模式后，用户可以念命令词“退出注册”退出注册模式。

2、注册成功后自动退出注册

删除功能：

用户通过念命令词“我要删除”进入删除模式，进入删除模式后，支持三种方式：

1、删除唤醒词，用户念该命令词时，会删除所有注册的唤醒词。

2、删除命令词，用户念该命令词时，会删除所有注册的命令词。

3、全部删除，用户念该命令词时，会删除所有注册的唤醒词和命令词。

退出删除功能：

进入删除模式时，用户可以念命令词“退出删除”退出删除模式。

注意事项

a) 注册必须在安静环境下、正常语速、声音洪亮、距离 0.5~1 米，噪声环境下很难注册成功，安静情况注册成功好，噪音状态识别良好。

b) 注册的词不超过 5 个字。

c) 如果多次注册失败，可能是第一次注册的声音存在噪音，这时需用命令词“重新注册” 进行重新注册命令词。

d) 注册成功后，其他人说新注册的命令词也可以生效，对方言普通话以及口音兼容较好。

常见问答

Q1:如果多次注册失败怎么处理？

A1.1：可能是第一次注册时，周围有噪音干扰，导致后续注册不成功，用户可以再安静环境

下，说命令词“重新注册”就可解决。

A1.2：可能注册的语音太短或者太长，建议 3~5 个字，正常语速注册。

Q2:如果进入注册模式，说语音，无任何反馈，怎么处理？

A2.1 可能是声音太小了，注册时提高了 VAD 的阈值，所以请在 0.5 米内，声音洪亮进行注

册。

A2.2：可能是系统退出唤醒状态。请先唤醒后，再进行注册。

Q3：使用自定义的唤醒词，有时候连续播放 2 次反馈声音

A3：当自定义的唤醒词与某些词条比较像的时候，这种情况会出现连续播放 2 次声音，后续产品化中通过逻辑可以消除该情况。同时也建议自定义的词条与命令词尽量不要相近。
