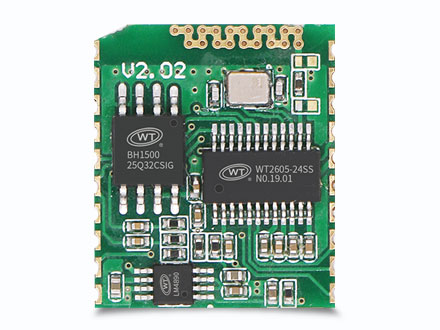

WT2605XB04-DF WIFI语音模块

WT2605XB04-DF 内置 Flash。在远程更换语音方面可以使用 4G 网络或者 WiF 将所需的语音内容下发至单片机，单片机通过 Uart 通讯方式将内容发送给 WT2605 芯片中进行远程更换 Flash 语音内容，在更新语音内容的过程中，Uart 的更新下载速率可达 51KB/S。

产品特点

（1）可以使用 4G 或者 WiF 通过 Uart 通讯进行远程更换语音内容，Uart 通信速率可达 51KB/s。

（2）音频编解码器支持 16 位立体声 DAC 和两个通道 16 位 ADC

（3）高性能立体声，ADC 具有 90dB 的信噪比

（4）三组多功能 32 位定时器，支持捕获和 PWM 模式

（5）SPI-FLASH 存放为固定音源区，可以使用 U 盘更换内容。

（6）标配 32M Flash，Flash 最大 128M，支持 FAT 文件系统，支持 MP3 格式语音。

（7）USB 接口实现主机（USB HID）、从机（USB 读卡器）自动切换和 USB 声卡功能。

（8）支持 UART 串口控制模式、AD 按键控制模式。

（9）支持 U 盘离线升级程序的功能。

（10）支持定制特种功能：按键控制模式、触摸控制模式等。

产品应用领域

该芯片主要用于音乐传输或者文件传输，配合 4G 或者 WIF 模块可以方便快捷地实现音乐的传输文件的传输。

● 车载导航语音播报；

● 网络 K 歌声卡；

● 电子乐器产品；

● 自动广播设备，定时播报；

● 电子词典、点歌机；

● 消防语音报警提示；

● 电动观光车安全行驶语音告示。

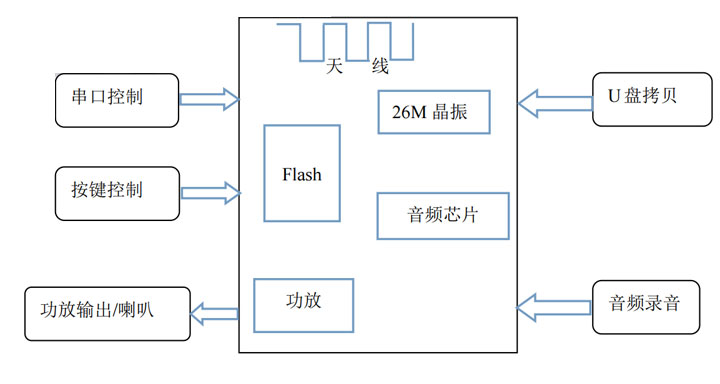

功能框图简介

模块内部结构组成：音频芯片、Flash、26M 晶振、天线、1W 功放。

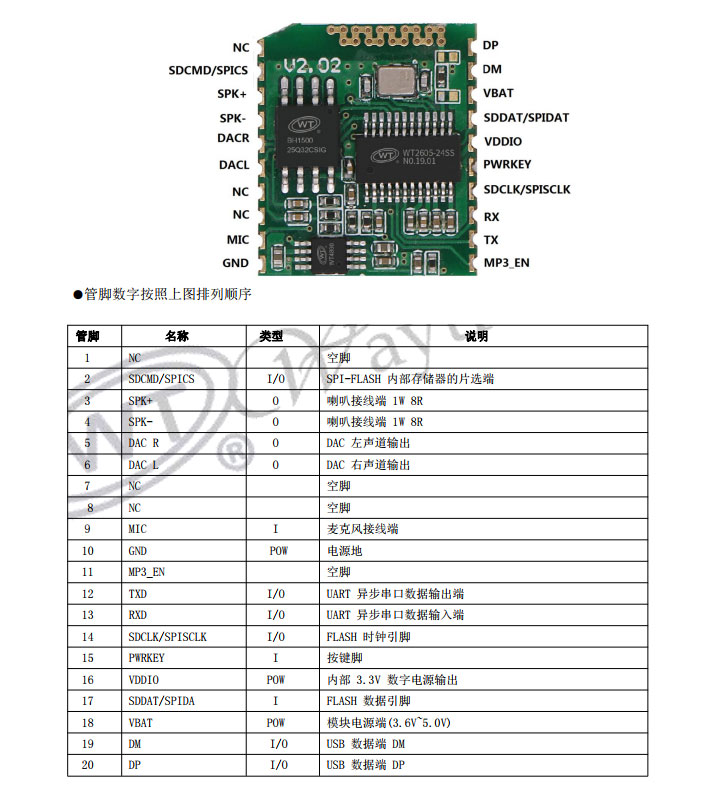

WT2605XB04-DF 芯片管脚介绍
