WTN9高品质音乐芯片

产品特征：1内置处理器与时钟
2同时具备10/11/12位PWM输出，具有1组16位DAC输出
3支持硬件外挂spi flash（最大128M)，支持spi通讯
4工作电压2.4-5.1V，静态电流2微安
5支持软件MP3、SBC、WAV和ADPCM语音解码

在线咨询资料下载

全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

（该芯片已停产，请联系我司业务人员咨询替代型号）

1.1 产品特征

内置处理器与时钟内建 16 位 RISC DSP 处理器。

系统时钟可达 32K-33MHZ（典型为 33MIPS），基频误差+/-0.1%

2. 输出特性

内置3组8/10位硬件PWM输出。

内置2组独立运算放大器。

同时具备10/11/12位PWM输出，具有1组16位DAC输出。

内置1组平滑插值高频声波发生器，能有效提升声波信噪比。

3. 存储器

内置32K BYTE OTP空间和8K BYTE SRAM空间。

支持硬件外挂TF卡（最大2G），支持FAT32文件系统。

支持硬件外挂spi flash（最大128M)，支持spi通讯。

4. 电压参数

工作电压2.4-5.1V，静态电流2微安。

内置2.6V/2.8V/3.0V/3.2V 100mA LDO输出，为FLASH等提供稳定电源。

内置1组低电压电路，可设定4个电压侦测点。

5. 解码与IO口

最多16个I/O口，均可唤醒系统休眠状态。

支持软件MP3、SBC、WAV和ADPCM语音解码。

产品详情

WTN9芯片是一款功能强大、性价比极高的16位元RISC DSP。采用0.18微米超大规模CMOS集成电路工艺，只要采用极少的外围元件就可以组成独立的运行系统，完成复杂的运算和控制功能，广泛适用于各种自动化控制领域，提供高品质的语音提示播放功能。

WTN9突出的优点是强大的运算功能，支持MP3和SBC压缩格式，特别是SBC能大大节省ROM空间。硬件SPI能使FLASH空间数据读写速度极快，可支持6线SPI。

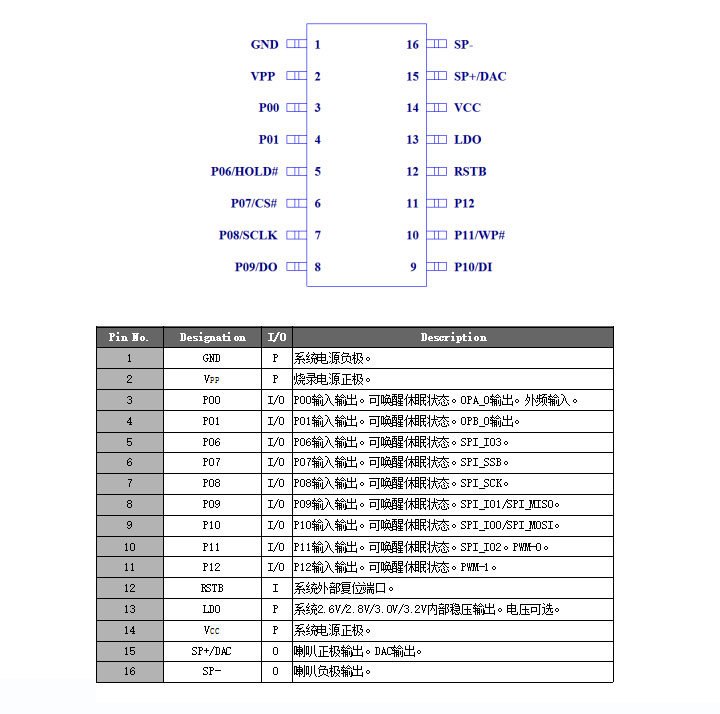

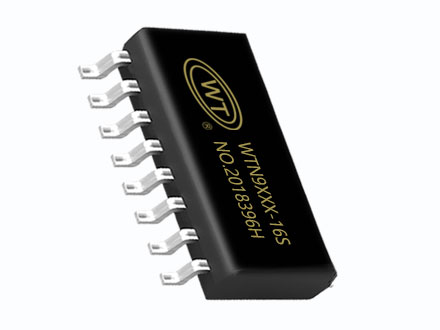

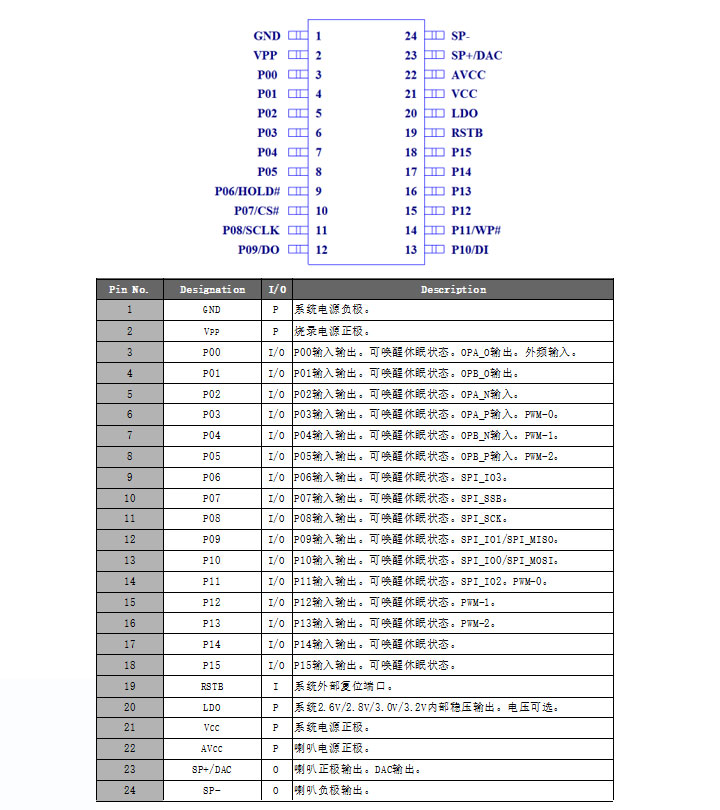

WTN9采用SOP16（9个I/O）和SSOP24（16个I/O）。WTN9芯片支持多种语音编解码方式，除MP3和SBC以外，还支持ADPCM和WAV等格式。可以外挂SPI FLASH，内部是硬件支持接口。

WTN9芯片是一款16位RISC DSP，采用4级流水线指令流程结构，极大加快了指令处理速度和效率。

为了方便客户应用并且能避免复杂的汇编运算，我司专门针对高压缩语音播放模式做了标准化处理，有标准化的程序专门供客户选择，支持单线数脉冲、快速单线（比列编码）、双线（类似I2C）和三线通讯等功能。

WTN9系列语音芯片内置PWM直推喇叭输出。同时具有DAC输出和PWM输出。DAC可以直接支持接入外部功放，从SP+端口输出。

WTN9一般放置运行主程序，语音内容放置在flash空间。Flash空间和语音秒数的关系如下：

语音秒数=flash空间（bit）*压缩倍率/(采样率*16bit）

WTN9芯片SBC格式播放，支持5档压缩率，分别是8.0/10.6/12.8/16.0/21.3，压缩率越小，音质越好，压缩率高，音质差。根据这个公式，以采样率为22050HZ为例，我们可以算出以下对应关系供参考。

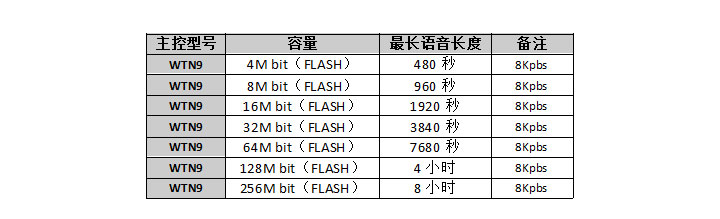

以下是WTN9与外挂flash、MP3解码下容量介绍：

MP3语音芯片

解决方案

1. MP3解码方案（WTN9+FLASH）

WTN9支持8Kbps~256Kbps的MP3解码，外挂4M~128M的flash，芯片可以直接驱动8R 0.5W的喇叭，也可以外接功放芯片。具有按键播放功能（播放/停止、上一曲、下一曲、音量加、音量减等），支持串口播放（可以IIC、UART、一线、两线）。可以通过下载器更换flash里面的语音或TF卡拷贝功能更换flash语音，详情请咨询我司业务员。

2. MP3解码方案（WTN9+TF卡）

WTN9支持8Kbps~256Kbps的MP3解码，外挂128M~2G的TF卡，芯片可以直接驱动8R 0.5W的喇叭，也可以外接功放芯片。具有按键播放功能（播放/停止、上一曲、下一曲、音量加、音量减等），支持串口播放（可以IIC、UART、一线、两线）。可以通过读卡器更换TF卡的语音文件，详情请咨询我司业务员。

3. MP3解码方案（WTN9+FLASH+TF卡）

WTN9支持8Kbps~256Kbps的MP3解码，外挂4M~128M的flash和外挂128M~2G的TF卡，芯片可以直接驱动8R 0.5W的喇叭，也可以外接功放芯片。具有按键播放功能（播放/停止、上一曲、下一曲、音量加、音量减等），支持串口播放（可以IIC、UART、一线、两线）。可以通过下载器更换flash里面的语音或TF卡拷贝功能更换flash语音，可以通过读卡器更换TF卡的语音文件，详情请咨询我司业务员。

4. MP3解码（WTN9远程升级）

WTN9 芯片支持远程下载功能，通过配套 4G 或者 WiFi 模组，可将服务器上的音频数据传输到本地存储器上，实现音频文件升级功能，方便用户便捷的更换播放语音， 4G/WiFi 模组与 WTN9 芯片以 UART 作为数据传输，交互接口。音频文件支持升级到 SPI Flash 或者 TF 卡内。音频文件格式支持 MP3解码。详情请咨询我司业务员。
