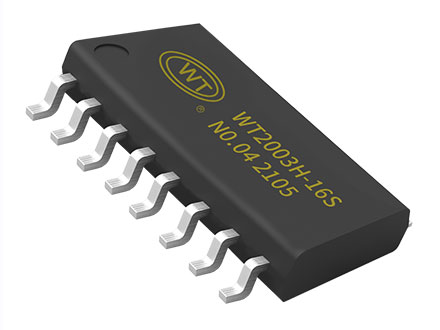

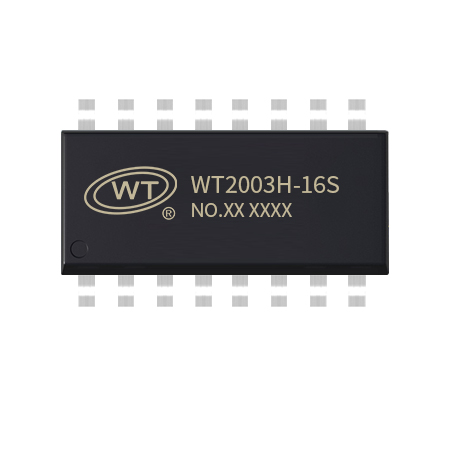

WT2003HX-16S 高音质语音IC

WT2003HX是一款功能强大的高品质语音芯片，采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点，可内置100秒\350秒\1000秒语音容量。现有WT2003HX-16S、WT2003HX-24SS、WT2003HX-32N（体积小4*4MM）三种封装的芯片。支持OTA远程更新下载语音，通过我司配套工具和上位机软件，可实现快速打样，缩短产品开发周期；控制方式灵活：支持标准的异步串口通讯（UART）、一线串口通讯。支持SPI-Flash、TF卡、U盘做为存储器。带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能。32级音量可调、最大可以支持外挂128Mbit的Flash，32G的TF卡和32G的U盘。

产品特点

1、控制方式：一线串口、标准UART通信接口,支持DMA和流控制，默认波特率9600；

2、上电默认不播放；具备BUSY状态指示、BUSY播放时为高电平；

3、外挂SPI Flash最大可以支持128Mbit，最小支持8Mbit，程序放在内部FLash，外部Flash用于存放音乐播放。

4、音量可调，音量等级32级；

5、支持SPI-Flash、支持TF卡、U盘；

6、可实现指定地址播放、指定插播地址播放、音量级数、上下曲、播放停止、循环模式等；

7、支持切换音频输出方式，样品默认SPK输出，如需DAC输出，请参考音频输出切换指令；

8、外挂的Flash可通过芯片的USB接口连接到电脑查看或修改其内容，直接将电脑里面的语音下载到Flash模拟的可移动盘符中（模拟U盘）（XP系统、WIN7系统、WIN10系统）；

9、支持语音高品质音频格式，（8kbps~320kbps）声音优美；

10、最大可以支持128Mbit的Flash，32G的TF卡和32G的U盘；

11、内置0.5WD类功放；

12、两个16位异步分频器定时器；

13、数字音频流,IIS支持主机和从机模式；

14、一个IIC控制器；

15、一个红外遥控解码器；

16、16bit高精度ADC和DAC；

17、大功率IO驱动能力，最高可直接驱动64mA；

18、单芯片使用（使用内置容量）时内置语音需出厂前写入。

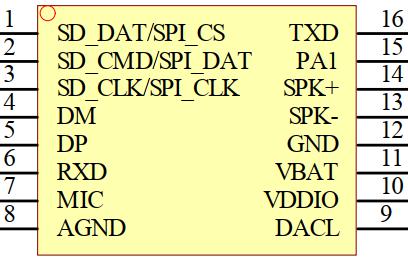

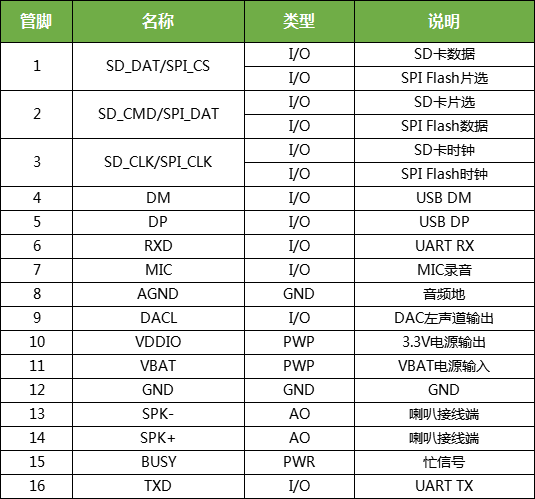

管脚介绍

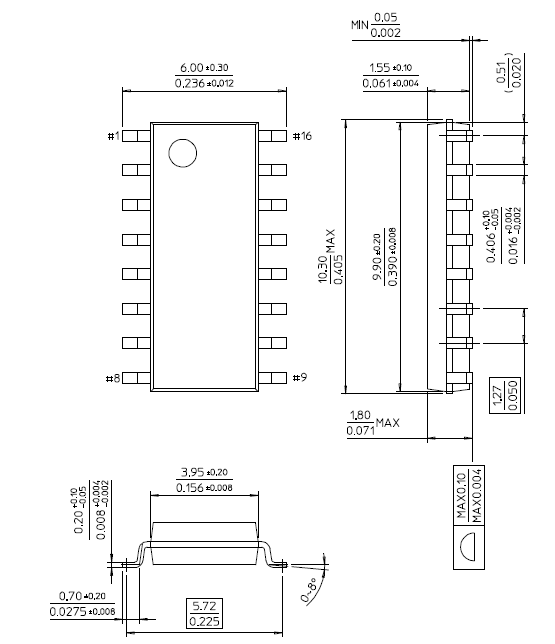

芯片封装尺寸

应用范围

★汽车（防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁）；

★智能家居系统；

★家庭防盗报警器；

★医疗器械人声提示；

★家电（电磁炉、电饭煲、微波炉）；

★娱乐设备（游戏机、游乐机）；

★学习模型（早教机、儿童有声读物）；

★智能交通设备（收费站、停车场）；

★通信设备（电话交换机、电话机）；

★工业控制领域（电梯、工业设备）；

★儿童玩具（电子琴、摇摆机、游艺机）；
