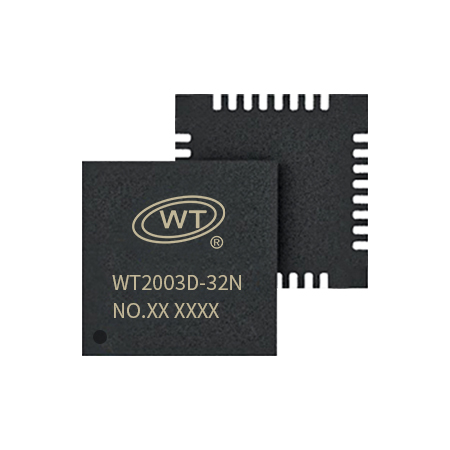

WT2003D-32N 高音质语音解码芯片

WT2003D-32N芯片专为小家电音频应用而设计的工业级芯片广泛应用于电饭煲、电磁炉、微波炉、冰箱等家电产品上。同时也是深圳唯创知音电子有限公司研发的高性价比的一款高品质MP3语音编解码芯片，内含一个功能强大的高性能的32位DSP（数字信号处理器）核心，支持灵活的音频均衡器调整，16位立体声DAC和16位单频ADC的音频编解码器，带FLash/SD卡播放，支持U盘功能，支持LED显示驱动，同时也支持AD按键（最大12个按键），支持NTC温度检测功能；支持OTA远程更新下载语音，通过我司配套工具和上位机软件，可实现快速打样，缩短产品开发周期。

WT2003D-32N标准MP3方案------带FLash/SD卡播放，支持U盘功能

WT2003D-32N芯片作为一款高性价比芯片根据客户需求音质可以支持10多种高压缩高品质的MP3解码播放，作为业内领先的音频芯片，WT2003D具有高信噪比的ADC以及DAC外设，分辨率高达16bit。同时具备标准的UART，按键控制播放等功能，可外挂U盘、TF卡、SPI Flash等存储器来存储音频文件，SPI FLash支持文件管理，可实现文件索引播放、文件名播放等功能。支持标准的MP3，WAV音频文件播放，也可解码播放APE、FLAC等音频文件（需定制）。详情可参考该方案说明书。

产品特性

CPU特性

1、主频120MHz

时钟和晶振

1、外置26MHz晶振。

2、3个32bit 通用定时器。

3、1个主系统看门狗。

高级外设接口

1）GPIO内置上拉和下拉电阻器，可映射为功能IO。

2）GPIO支持唤醒中断。

3）1个全双工UART。

4）1个SPI。

5）1个IR控制器。

6）1个SD卡主机控制器。

7）1个全速USB2.0 HOST/DEVICE 控制器。

8）内置PMU电源管理单元。

9）1个看门狗

10）3个32位定时器

11）三种多功能32位定时器，支持捕捉和PWM模式

12）建立在16通道10位SARADC;

13）PMU---LDO

音频特性

1）带有16 bit DAC和16 bit ADC的音频编解码器。

2）支持音频均衡器调整。

3）支持采样率8，11.025，12，16，22.05,32，44.1和48KHz。

4）96dB SNR的高性能音频DAC以及90dB SNR ADC。

支持LED显示

WT2003D-32N支持通过串口控制4位LED数码管（发光二极管显示器（4位））的驱动控制。

支持AD按键

WT2003D-32N支持最多12个AD按键，通过串口控制发送给MCU。

支持NTC温度检测功能

可外接NTC温度电阻检测温度，通过串口发送给MCU，同时可以控制温度调节。

管脚介绍

应用范围
