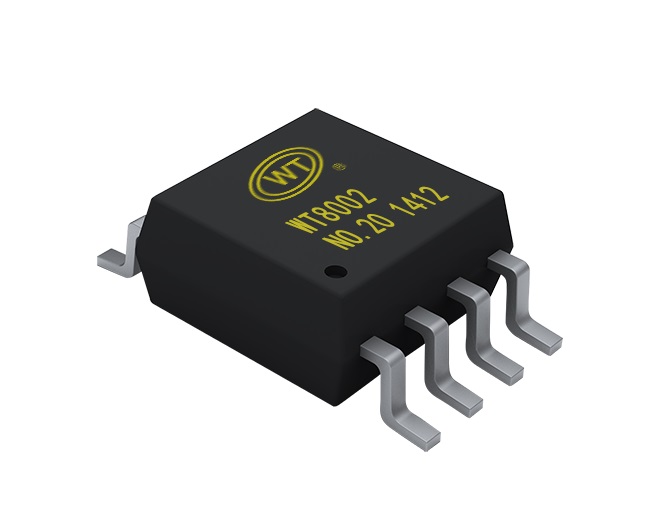

WT8002音频功率放大芯片

 WT8002是一款单声道D类音频功率放大芯片.工作电压2V~6V,以BTL的方式输出, 它內含降低上电瞬间与启动/关闭产生pop声的电路与过温保护,低待机电流0.5uA。

特点

1、内置降低上电瞬间与启动/关闭产生pop声的电路

2、增益可由外挂电阻调节

3、宽广的工作电流：1.6V-6V

4、封装形式：SOP-8

5、高輸出功率Pout=1.2W(VDD=5V, THD+N=1%,8ohm) Pout=2W(VDD=5V,THD+N=1%,4ohm)

桥路设置

WT8002内部共有2个运放工作，第一个运放增益可在外部用RF和RJ两个电阻进行设置（＋IN;和－IN端口），第二个运放的增益由内部固定不变。第一个运放的输出信号实际上是第二个运放的输 入信号，而且两个运放产生的信号幅度相同，相位相反。因此，WT8002增益AVD=2×(Rf/Ri)为驱动负载，运放设置成桥接方式。桥接方式不同于一些常见的 单端运放电路输出形式把负载的一边接地，在同等条件下能使负载产生4倍的输出功率。WT8302无需滤波器的PWM调制结构减少了外部元件数目,PCB面积和系统成本,并且简化了设计。芯片内置了过流保护,过热保护盒欠压保护功能,这些功能保证了芯片在异常的工作条件下关断芯片,有效地保了芯片不被损坏,当异常条件消除后,WT8302有自灰复功能可以让芯片重新工作。

功放芯片选型表

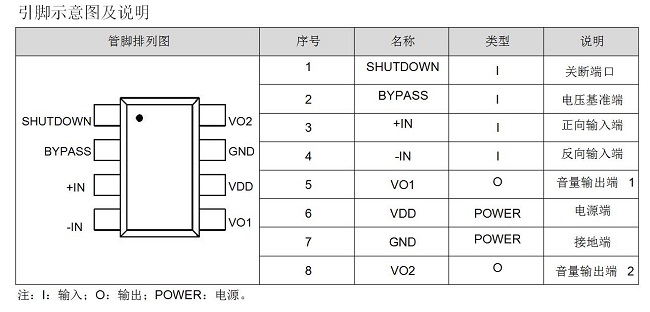

 管脚介绍
