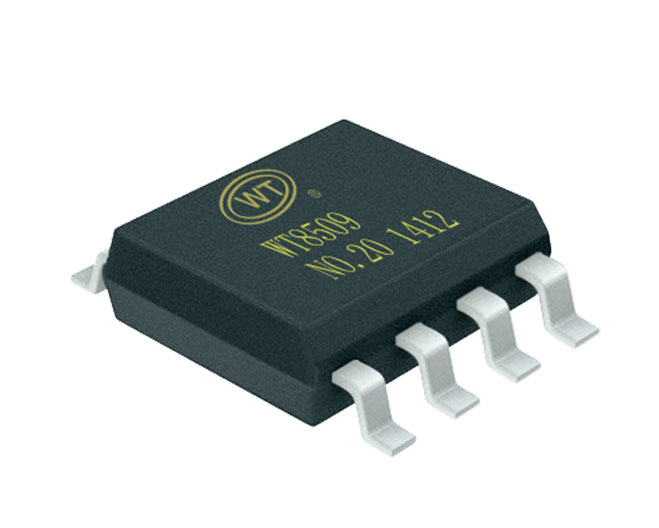

WT8509单声道音频功放IC

WT8509是一款高效率,超低EMI,AB类D类模式可切换的8.0W单声道音频放大器。在电源电压为7.4V的情况下,WT8509可以为4Ω的负载输出6.8W的功率。WT8509在D类模式下，无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本，而且也简化了设计。2.5~8.8V宽电压工作范围,D类模式高达90%的效率，快速的启动时间和纤小的封装尺寸使得 WT8509成为双节锂电池在串联的电源供电情况下最适用的音频功放，

WT8509的全差分架构和极高的PSRR有效地提高了WT8509对RF噪声的抑制能力，并且省去了传统音频功放的BYPASS电容。 WT8509内置了过流保护短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。WT8509提供了纤小的ESOP8L封装类型供客户选择,其额定的工作温度范围为85°C。

特点：

1、工作电压范围2.5-9.2V

2、优异的”噗呲-咔嗒'(pop- noise)张音抑制能力

3、无需滤波的class-D结构

4、D类模式高达90%的效率

5、高的电源抑制比(PSRR):在217Hz下为-80dB

6、快速的启动时间(200ms)

7、低静态电流(3mA)

8、低关断电流(<0.1uA)

9、过流保护,短路保护和过热保护

10、符合Rohs标准的无铅封装

功放芯片选型表：

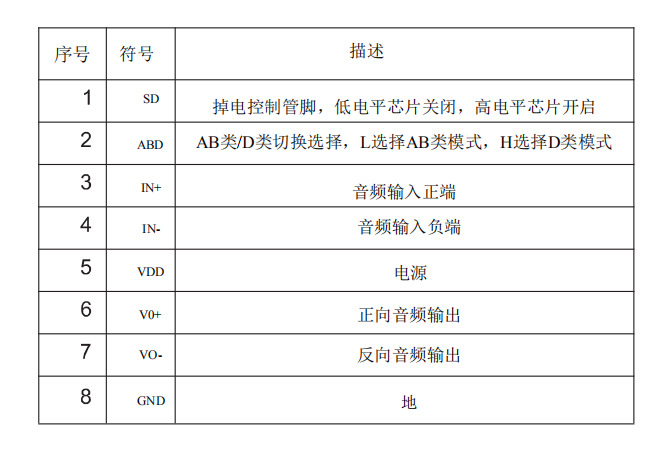

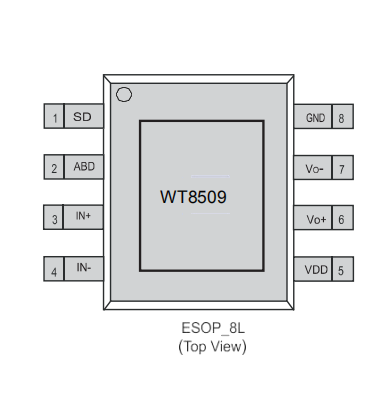

管脚介绍：

应用场景:

01）电子智能指纹锁产品；

02）测温产品（额温枪、体温计、测温一体机等）；

03）小家电（电饭煲、电磁炉、微波炉、电水壶等）；

04）汽车电子（倒车雷达、行车记录仪、ETC等）；

05）益智类玩具（摇摇车、篮球机、娃娃机、CS战枪等）；

06）按摩仪器（眼部按摩仪、颈部按摩仪、筋膜枪等）；

07）烟雾报警器、甲醛检测仪、一氧化碳报警器、燃气报警器等；

08）血压计、血糖仪、电子秤、激光治疗仪等；

09）智能水杯、电子药盒、电动牙刷等；

10）扫地机、拖地机、扫拖一体机等；

11）共享充电宝、洗衣盒、吸收盒、充电桩等；

12）宠物用品（宠物喂食器、猫砂盘、自动喂食器、宠物项圈等）；

13）楼宇对讲、可视门铃、防盗报警器、考勤机等；

14）运动健身器材（跑步机、平衡车、电摩电动车）；

15）婴儿监护仪、婴儿监控器、婴儿摇篮、婴儿监控摄像头等。
