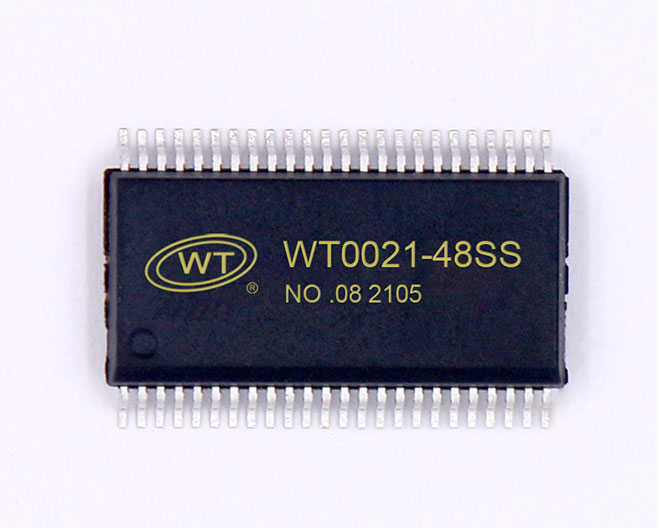

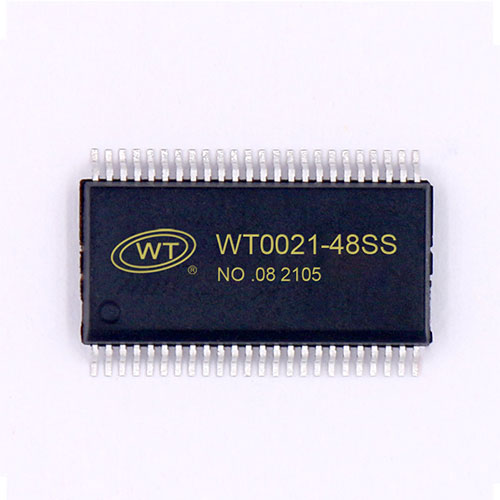

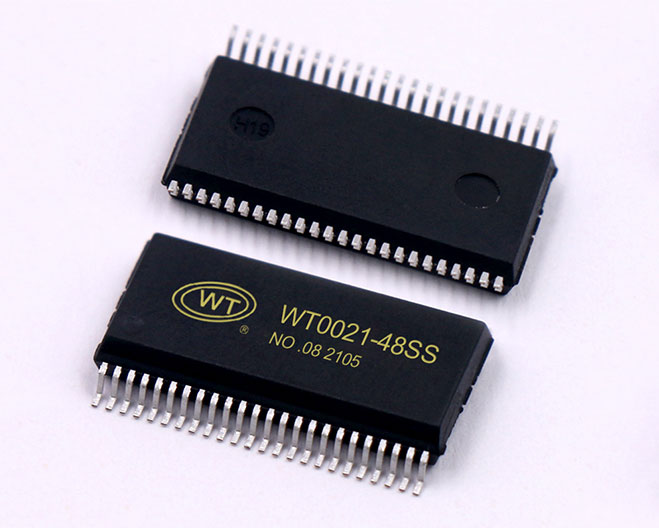

WT0021 LCD显示驱动芯片

WT0021是内存映象和多功能的LCD驱动IC（可替换TM1621,HT1621），WT0021的软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。用于连接主控制器和WT0021的管脚只有4或5条，WT0021还有一个节电命令用于降低系统功耗。同时结合唯创公司的标准语音芯片WT2003H-16S、WT588F02B-16S芯片使用时只需要UART或IIC串口控制语音播放及LCD显示驱动，操作更加简单细节资料可以参考WT2003H、WT588F02B语音芯片说明书。

产品特点

1、工作电压2.4~ 5.2V
2、内嵌256KHz RC 振荡器
3、可外接32KHz晶片或256KHz频率源输入
4、可选1/2或1/3偏压和1/2、1/3或1/4的占空比
5、片内时基频率源
6、蜂鸣器可选择两种频率
7、节电命令可用于减少功耗
8、内嵌时基发生器和看门狗定时器（WDT）
9、时基或看门狗定时器溢出输出
10、八个时基/看门狗定时器时钟源
11、一个32x4的LCD驱动器
12、一个内嵌的32x4位显示RAM 内存
14、四线串行接口
15、片内LCD驱动频率源
16、软件配置特征
17、数据模式和命令模式指令
18、三种数据访问模式
19、提供VDDLCD管脚用于调整LCD操作电压
20、封装形式：SSOP48

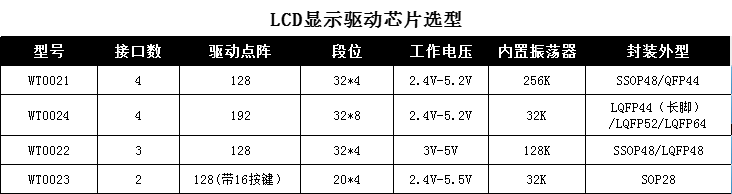

LCD驱动芯片选型

管脚介绍

产品应用图

主控制器与WT0021组成显示系统，参见下图

注意：
1.VDDLCD的电压必须低于VDD电压；
2.VR电阻用于调节VDDLCD输出电压，当VDD=5V，VDDLCD=4V，VR=15KΩ+20%
3.R为外部上拉电阻,上拉到VDD，R=10KΩ+20%
4.C1、C2 为外部晶振电容，建议值如下：

产品应用

LCD显示驱动芯片可以应用于仪器仪表的LCD面板显示、汽车音响的LCD面板显示、家用电器控制面板显示以及工业用仪器仪表等。产品的低功耗、便于应用、复合功能多等特点方便用户选用。
