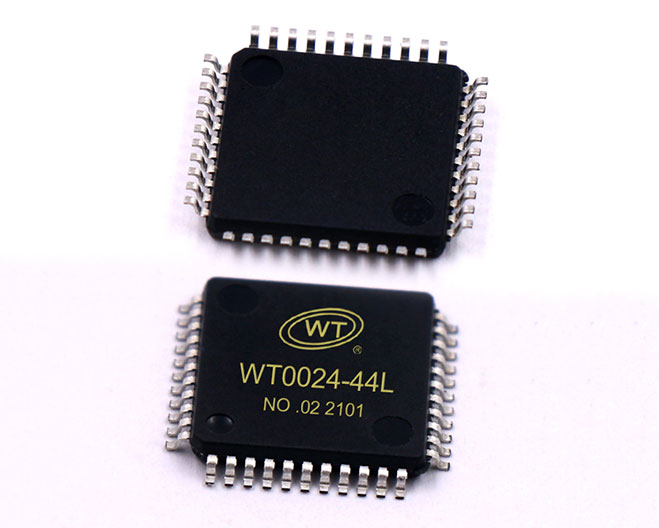

WT0024是256点内存映象和多功能的LCD驱动专用芯片(可替换TM1622),WT0024的软件配置特性使它适用于多种LCD应用场合,包括:LCD模块和显示子系统。用于连接主控制器和WT0024的管脚只有4或5条,WT0024还有一个节电命令用于降低系统功耗。本产品性能优良、质量可靠。同时结合唯创公司的标准语音芯片WT2003H-16S、WT588F02B-16S芯片使用时只需要UART或IIC串口控制语音播放及LCD显示驱动,操作更加简单细节资料可以参考WT2003H、WT588F02B语音芯片说明书。
1、工作电压2.4~ 5.2V;
2、内置32 KHz RC振荡器;
3、可外接32KHz频率源作为时钟输入;
4、内置时基频率源;
5、内置节电模式,可用于减少功耗;
6、内置时基发生器和看门狗(WDT)输出;
7、内置32ⅹ8位显示寄存器,32个SEG,8个COM输出驱动, 1/4偏压;
8、四线串行接口;
9、提供VDDLCD管脚用于调整LCD操作电压;
10、三种数据访问模式;
11、八个时基/看门狗定时器时钟源;
12、数据模式和命令模式指令;
13、封装形式:LQFP44(长脚);
注意:
1.VDDLCD的电压必须小于或者等于VDD的电压。
2.VDDLCD的上拉可调电阻用来调节LCD的控制电压,当VDD=5.0V,VDDLCD=4.0V,则VR=15K±20%。
3.如不需要读取WT0024的显存数据, RCLK 可以不连接到MCU。
4.VDD对GND的电容可以滤掉芯片VDD上的产生的纹波,所以此电容不能省掉,并在PCB布板时,尽量接近芯片。
5.芯片时钟可选片内 RC 和外部时钟。如果使用内部 RC 振荡,OSCI 脚必须保持浮空状态,*32KHz 的时钟必须撤离,否则芯片可能不能正常工作。
6.WT0024开LCD显示后,COM口循环输出阶梯波,这一特性使得WT0024可以驱动2COM,4COM,8COM的LCD。
如果不使用时基/WDT功能,TICK 与MCU的连线可以不连接。由于 TICK 为Nmos开漏输出,所以如果使用时基/WDT功能,TICK 必须接一10K上拉电阻,否则 TICK 将不能输出高电平。
LCD显示驱动芯片可以应用于仪器仪表的LCD面板显示、汽车音响的LCD面板显示、家用电器控制面板显示以及工业用仪器仪表等。产品的低功耗、便于应用、复合功能多等特点方便用户选用。
