WTK6900H-24SS离线语音识别芯片

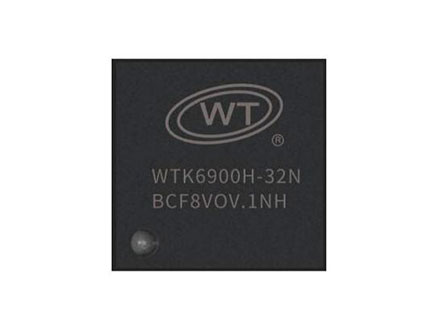

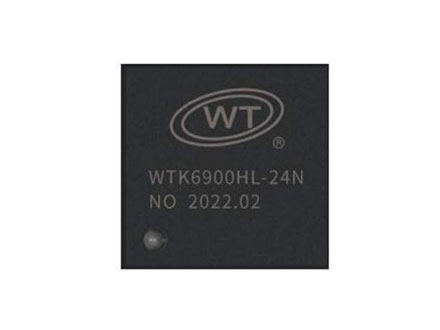

WTK6900H-24SS 为本地语音触发引擎的辨识芯片，具有低成本、高可靠性、 通用性强的特点。在语音技术上实现了高可靠的唤醒识别率、更远距离的唤醒、 更低误唤醒率、更丰富的语音控制指令条数、更强的抗噪音能力、更快的响应识别时间。目前该系列有WTK6900H-24SS、WTK6900HL-24N、WTK6900H-32N，分别采用TTSOP24/QFN24/QFN32三种封装，同时，我司也有提供语音识别模块方便用户对产品进行效果测试（详细资料可在线下载或联系我司客服人员获取）。

应用视频演示

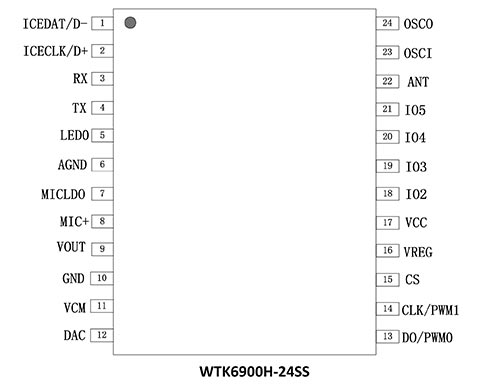

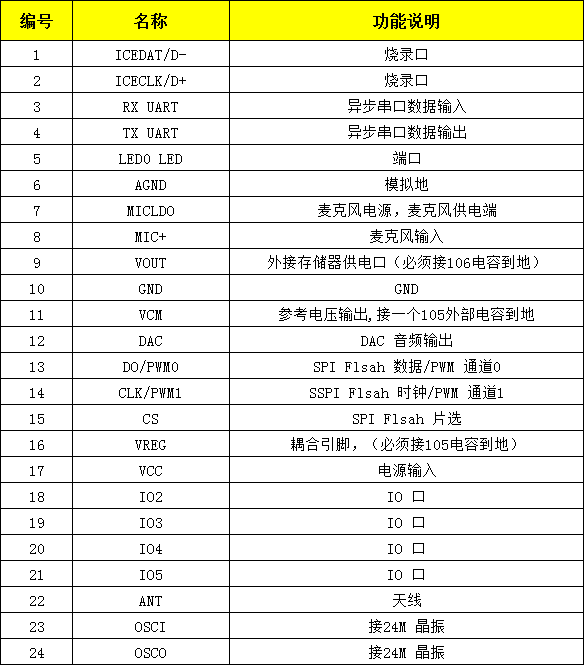

管脚介绍

芯片特征

★内核和存储

●高性能32位内核，主频 240MHz，支持硬件浮点运算；内置 1MB SPI FLASH

★AI 算法

●离线语音识别，采用最新的神经网络算法，具有识别精准，误判率低等优势，5 米 远场可靠识别；

●语音降噪算法：过滤掉稳态噪声、对动态噪声也有很好的抑制作用，噪音下也可准 确识别 ;

●音频解码： 支持 MP3，WAV 音频解码；

★音频

●两通道 16 位 DAC，SNR> = 95dB

●单通道 16 位 ADC，SNR> = 90dB

●采样率支持 8KHz / 11.025KHz / 16KHz / 22.05KHz / 24KHz /32KHz / 44.1KHz / 48KHz

●DAC 支持直推式输出

★电源

●VCC 为 3.3V 至 5.5V

●VOUT 为 2.2V 至 3.4V

★蓝牙

●符合蓝牙 V5.1 + BR + EDR + BLE 规范

●满足 Class1 class2 和 class3 传输功耗需求

●支持 GFSK 和 π/ 4 DQPSK 所有包装类型
●提供+ 6dbm 发射功率

●具有-90dBm 灵敏度的接收器

●快速 AGC 可增强动态范围

●支持 a2dp \ avctp \ avdtp \ avrcp \ hfp \ spp \ smp \ att \ gap \ gatt \ rfcomm \ sdp \ l2ca 配置文件

★外设

●四个多功能 16 位定时器，支持捕获和 PWM 模式

●两个16 位 PWM 驱动发生器

●一个全双工基本 UART

●一个 SPI 接口支持主机和设备模式

●所有 GPIO 上的外部唤醒/中断

★工作温度

●工作温度：-40℃至+ 85℃

●储存温度：-65℃至+ 150℃

UART 硬件连接

 WTK6900H-24SS语音识别芯片UART接口硬件连接方式如下图所示

应用行业

离线语音识别芯片可广泛应用在智能家电（生活电器、健康家电、厨房家电等）；灯具（>氛围灯、台灯、小夜灯等）；智能卫浴（浴室镜、淋雨、智能马桶等）；按摩仪器（颈部按摩仪、眼部按摩仪、足浴盆等）。
