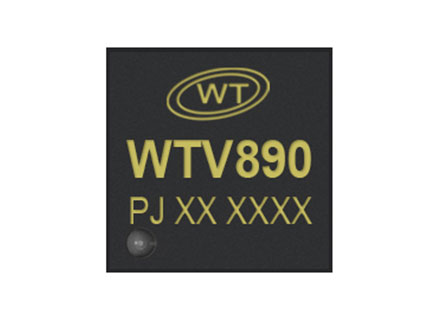

WTVxxxx高品质语音芯片

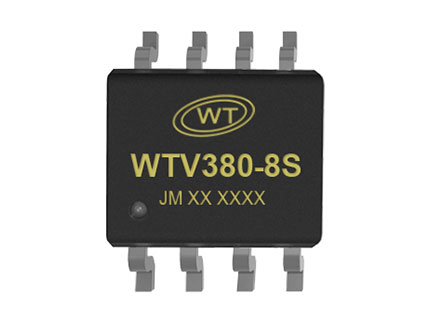

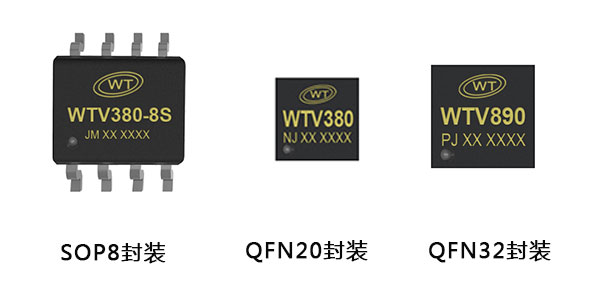

　　WTVxxxx是一款功能强大的高品质语音芯片，采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点，可内置120秒~1800秒语音容量。现有WTVxxxx-8S、WTVxxxx-20N、WTVxxxx-32N三种封装。支持OTA远程更新下载语音，通过我司配套工具和上位机软件，可实现快速打样，缩短产品开发周期；控制方式灵活：支持UART控制模式；支持一线串口和两线串口控制模式；支持按键控制模式(按键控制模式需要微定制)；

　　同时支持扩展各种传感器功能，例：扩展IO控制、红外接近传感扩展、温度传感扩展、电池电量检测扩展、压力传感扩展等等，具体参考选型表与说明书。每种控制模式出厂前已固定，样品需先与我司业务人员确认好。

应用视频展示

基于WTV语音芯片在口算训练机应用方案展示

关于WTV语音芯片的其他拓展功能演示视频请点击下面链接：

压力传感功能演示|红外传感功能演示|温度传感功能演示|数码管驱动演示

产品特点

★UART控制模式：标准UART通信接口，默认波特率9600；支持 SPI-Flash作为存储器。带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。32 级音量可调、最大可以支持外挂 128Mbit 的 Flash；　　
★一线、两线串口控制模式：可通过发码端控制语音播放、停止、循环播放和音量大小；16级音量可调、支持 SPI-Flash做为存储器：最大可以支持外挂 128Mbit 的 Flash；　　
★一线、两线串口控制模式：上电5S后默认进入深度休眠模式，发码前需先唤醒，否则第一次发码指令无效，只充当唤醒指令，在5S内发送第二次指令有效，可参考本司提供发码例程；　　
★一线、两线串口，单颗语音IC进入深度休眠后，功耗在2uA以内，目前录音/外挂flash电路用到芯片内部LDO 3.3V供电，功耗一般在30uA - 450uA左右，如需控制在2uA以内，需用其他IO口供电，定制工程（与本司业务员沟通）；　　
★按键控制模式：触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15种触发方式，最多可用10个按键触发控制输出；
★上电默认不播放；具备BUSY状态指示、BUSY平时为低电平，播放时为高电平；
★支持语音高品质音频格式，支持MP3格式，（音频码率支持8kbps~320kbps）声音优美；
★工作电压：SOP8:2.0-3.6V、QFN20\QFN32:2.0-5.5V;
★内置0.5W D类功放；
★两个16位异步分频器定时器；
★一个红外遥控解码器；
★16 bit高精度ADC；
★大功率IO驱动能力，最高可直接驱动64mA；
★芯片上电初始化时间为200-300ms，一般100ms芯片即可完成上电初始化，剩余200ms时间，因本司增加语音更换功能，上电初始化完成后握手判断是否有更新语音需求，因此建议芯片上电200-300ms后再去发码控制。如需要缩短芯片初始化时间的可以联系本公司做专门定制处理，可以做到上电初始化为60ms内;
★单芯片使用（使用内置容量）时内置语音需出厂前写入。客户也可以通过唯创工具，自己制作下载语音；
★支持UART更新程序以及语音，建议画板时预留UART串口，升级请参考串口升级文档；
★重点注意：语音芯片如果需要挂flash。建议使用“唯创”出的flash，其他厂商的flash，不能保证可以正常工作。（建议将150mil和208mil尺寸兼容扩展画上，更方便备货）；
★内置容量说明：SOP8封装：支持WTV380-8S/WTV890-8S、QFN20：WTV120-N/WTV380-N、QFN32：WTV380-P/WTV890-P;
★芯片上电在不播放状态下，默认进入普通休眠，功耗为30uA.

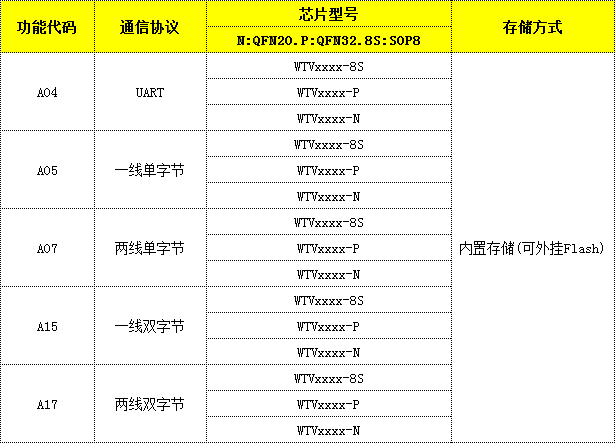

产品选型表

如需样品：请按照下面选型表选择相应的芯片型号与功能代码，并与我司业务人员联系

管脚介绍

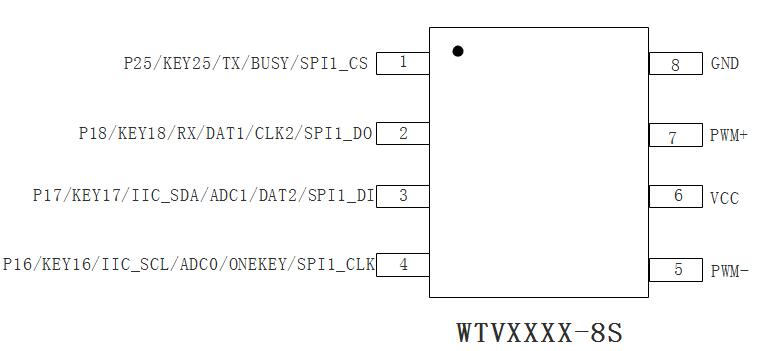

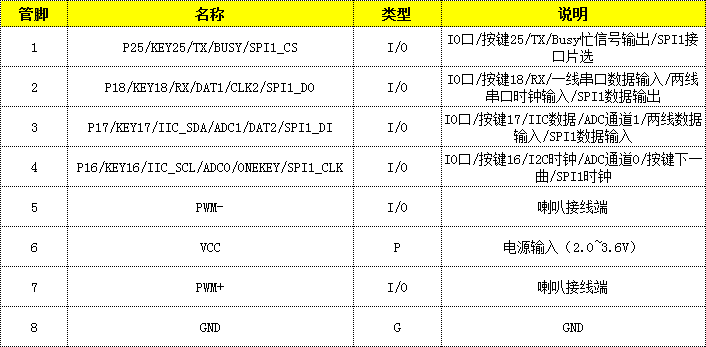

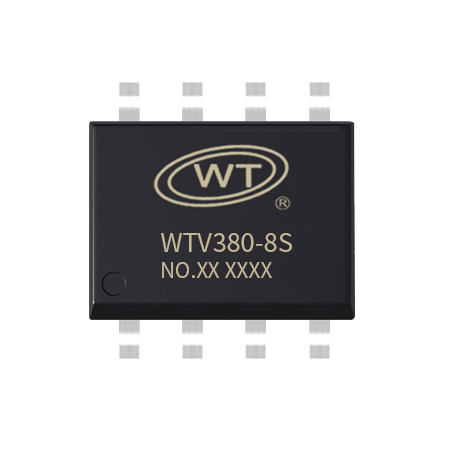

◆SOP8封装管脚

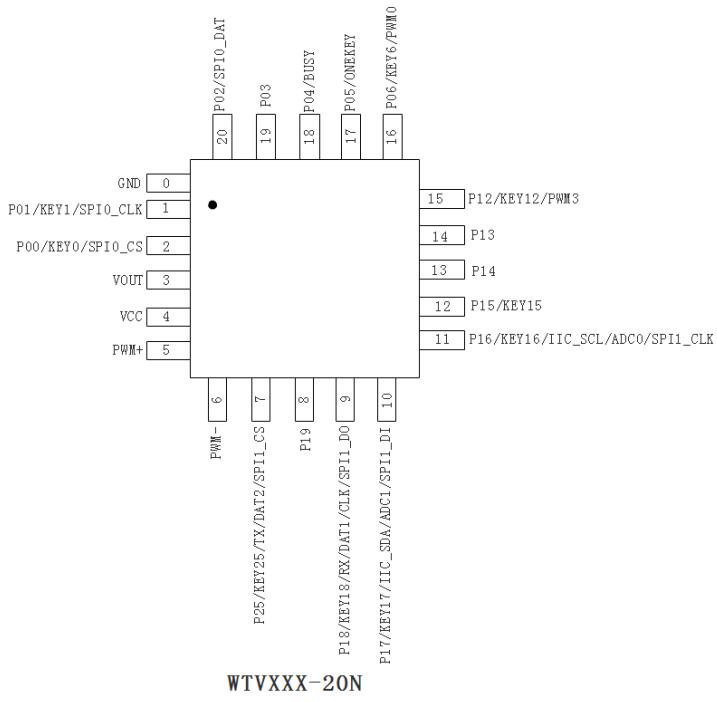

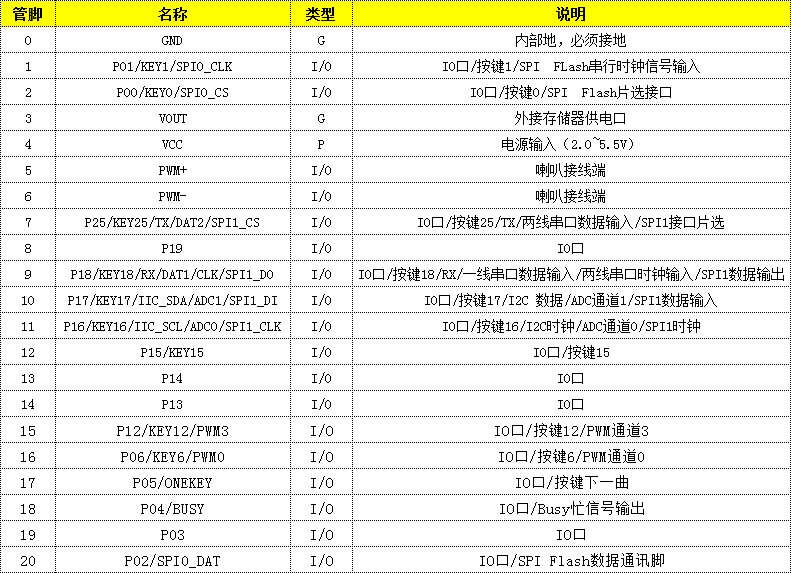

◆QFN20封装管脚

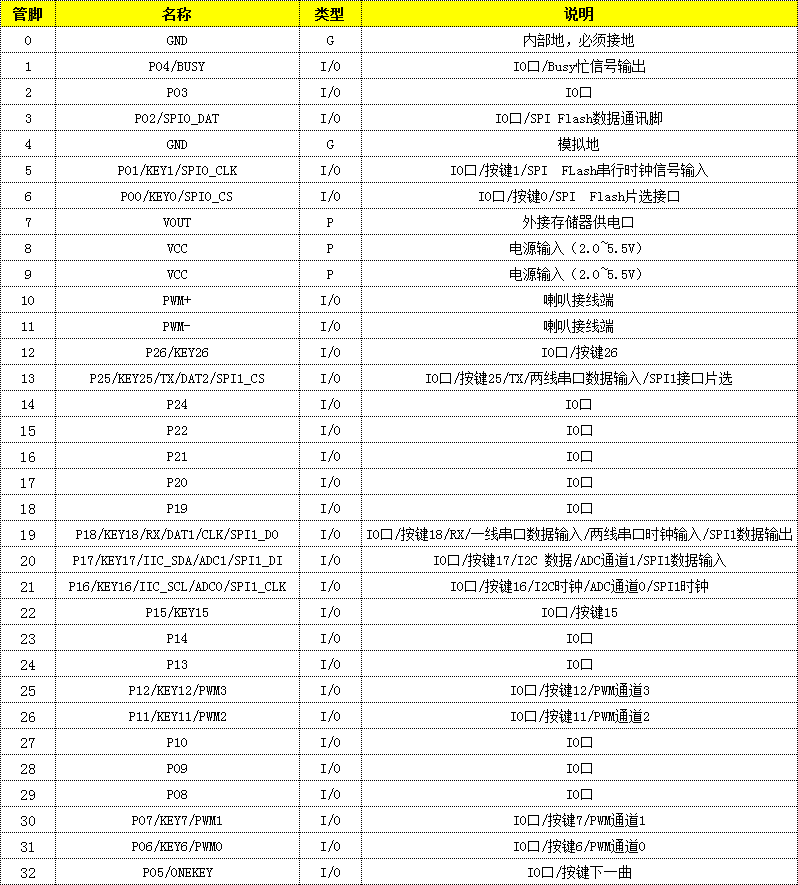

◆QFN32封装管脚

应用场景
