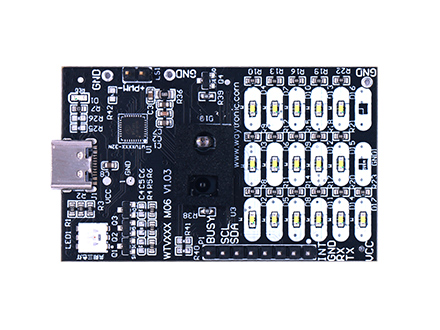

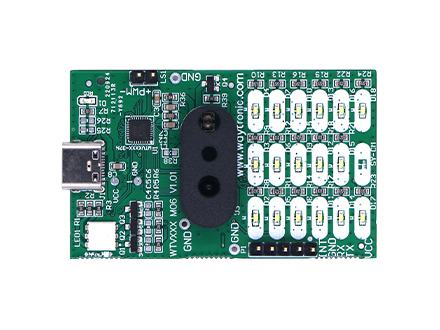

WTVXXX-B004 红外测距语音模块

产品特征:1、抗干扰能力强可在强光下使用;
2、自动学习和串口设置触发距离范围5~130cm方便客户批量使用;
3、功耗低,未检测到时100UA内,检测到1MA,深度休眠5UA。
4、可设置检测速度客户可以根据需求设置不同的检测速度;
5、红外感应距离可达120厘米
6、一个红外遥控解码器;
7、两个16位异步分频器定时器;
全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

      WTVxxx 是一款功能强大的高品质语音芯片,采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点,WTVxxxx系列内置存储容量有:120秒、380秒、890秒、1800秒语音容量。小体积高集成度封装,选型灵活,具有SOP8(5mm*6mm)、QFN20(3mm*3mm)、QFN32(4mm*4mm)3种封装类型;

      现有WTV380-8S、WTV890-8S、WTV380-P(QFN32)、WTV890-P(QFN32)四个型号封装芯片已批量投入市场使用。控制方式灵活:支持UART控制模式、IIC控制模式、一线串口和两线串口控制模式;支持按键控制模式(按键控制模式需要微定制);

      B004控制方式:支持一线单字节串口、IIC控制模式。集成1路低功耗红外测距功能模块:带有红外学习检测距离也可通过设置占空比设置检测距离,红外测距速度设置,4路硬件PWM输出设置,RGB灯输出模式,17个IO口输出高低任意设置,音量调节,音频播放(一线串口支持223段音频)可连码播放,深度休眠等功能,16级音量可调。同时还支持扩展各种传感器功能,具体参考WTVxxx选型表与说明书。每种控制模式出厂前已固定,样品需先与我司业务人员确认好。


应用视频展示


WTV红外传感测距拓展功能视频演示



关于WTV语音芯片的其他拓展功能演示视频请点击下面链接:

压力传感功能演示|温度传感功能演示|数码管驱动演示


产品特点


1、一线串口控制模式:可通过发码端控制设置占空比设置检测距离,红外测距速度设置,4路硬件PWM输出设置,RGB灯输出模式,17个IO口输出高低任意设置,音量调节,音频播放(一线串口支持223段音频)可连码播放,深度休眠等功能,16级音量可调。一线串口控制模式,上电主动进入原地休眠模式(无须唤醒),发码即可进入深度休眠模式,发码前需先唤醒,否则第一次发码指令无效只充当唤醒指令,在5s内发送第二次指令有效,可参考本司提供发码例程;

2、一线串口,单颗语音IC进入深度休眠后,功耗在5uA以内。上电默认不播放;具备BUSY状态指示、BUSY平时为低电平,播放时为高电平;

3、支持语音高品质音频格式,支持MP3格式,(音频码率支持8kbps~320kbps)声音优美;

4、工作电压:2.4-5.5V;

5、内置0.5W D类功放;

6、两个16位异步分频器定时器;

7、一个红外遥控解码器;

8、16 bit高精度ADC;

9、大功率IO驱动能力,最高可直接驱动64mA;

10、芯片上电初始化时间为200-300ms,一般100ms芯片即可完成上电初始化,剩余200ms时间,因本司增加语音更换功能,上电初始化完成后握手判断是否有更新语音需求,因此建议芯片上电200-300ms后再去发码控制;

11、单芯片使用(使用内置容量)时内置语音需出厂前写入;

12、功耗低,未检测到时100uA内,检测到1mA,深度休眠5uA;

13、红外感应距离可达120cm;

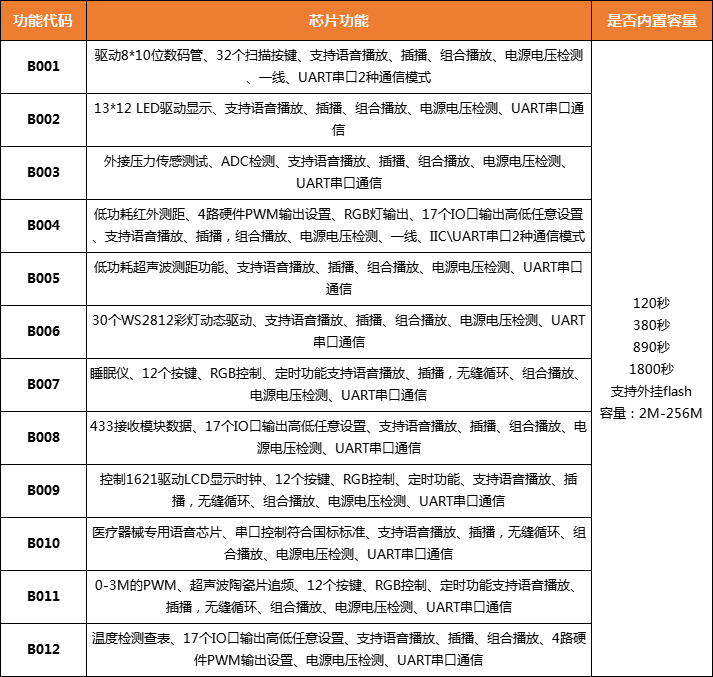

拓展产品选型表


如需样品:请按照下面选型表选择相应的芯片型号与功能代码,并与我司业务人员联系

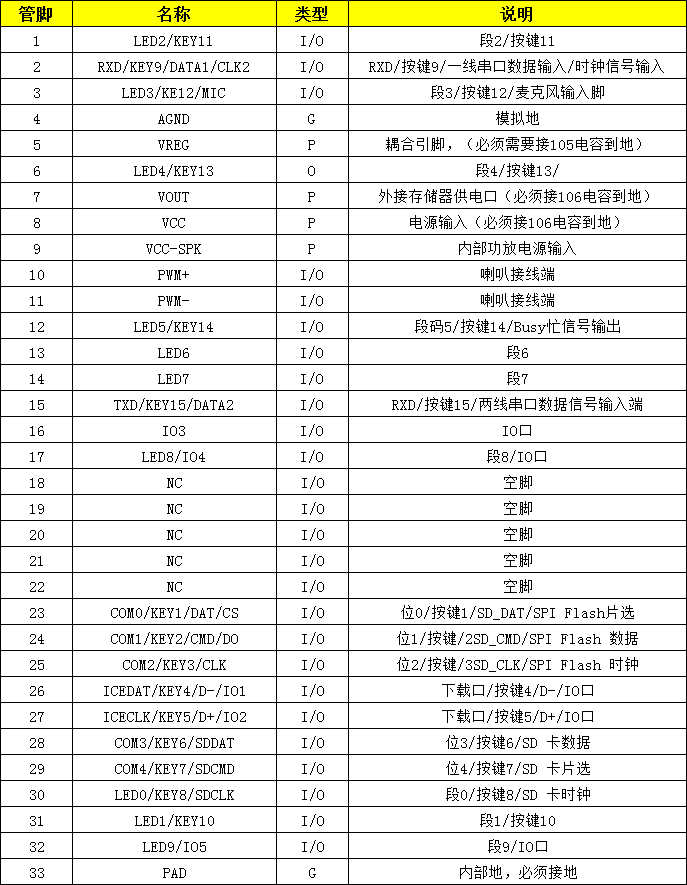

管脚介绍

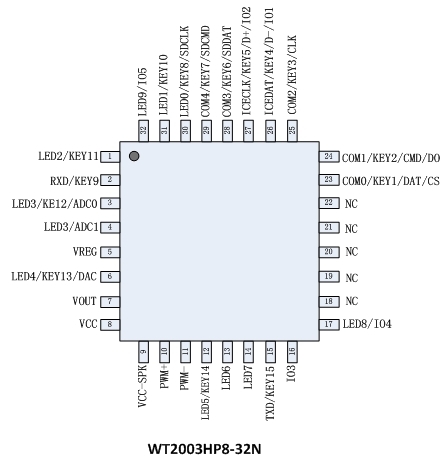

QFN32封装管脚




应用场景


WTVXXX-B004红外测距模块被广泛应用在智能扫地机、电子锁、智能洗手液机、智能垃圾桶等产品。
