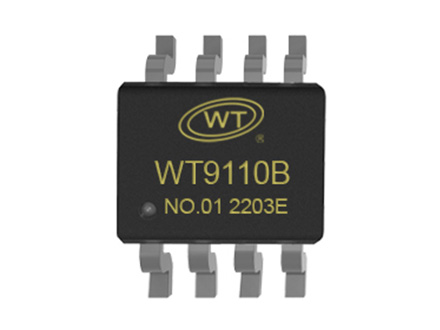

WT9110B功放芯片

产品特征：1、输入电压范围 6V-14.5V
2、无滤波的 D 类放大器、低静态电流和低 EMI
3、FM 模式无干扰
4、优异的爆破声抑制电路
5、超低底噪、超低失真
6、过温保护、短路保护

在线咨询资料下载

全国服务热线

4008-122-919

产品简介/PRODUCT INTRODUCTION

WT9110B是一款4欧-28W 、差分结构，D类音频功率放大IC，WT9110B 工作电压 6-14.5V同时采用差分输入结构，对噪声的干扰有很好的抑制作用，WT9110B的D类模式控制和关断控制集成在一个脚位上，通过一个管脚控制芯片的开启、关闭自由切换，可以极大程度的节省10 口，并且在 D 类放大器模式下可以提供高于 90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器，WT9110B采用 ESOP-8封装。

产品特点：

1、输入电压范围 6V-14.5V

2、无滤波的 D 类放大器、低静态电流和低 EMI

3、FM 模式无干扰

4、优异的爆破声抑制电路

5、超低底噪、超低失真

6、1% THD+N，VDD=12V，8Ω+33UH 负载下提供高达 8.5W 的输出功率

7、10% THD+N，VDD=12V，8Ω+33UH 负载下提供高达 10.2W 的输出功率

8、1% THD+N，VDD=12V，4Ω+33UH 负载下提供高达 15.46W 的输出功率

9、10% THD+N，VDD=12V，4Ω+33UH 负载下提供高达 20W 的输出功率

10、过温保护、短路保护

功放芯片选型表：

产品型号	供电范围V	输出功率W	声道数	功放类型	静态电流mA	关断电流uA
WT4890	2.2-5.5	8欧1W	单声道	AB类	3~9	0.1~0.5
WT8302	2.5-6	4欧2.9W	单声道	D类	3	＜0.1
WT85711E	2.5-5.5	2欧5W	单声道	AB/D类	5	＜0.1
WT8002	2.5-5.5	4欧2.5W	单声道	D类	3	0.1~0.5
WT8509E	2.5-9.2	4欧8W	单声道	AB/D类	3	＜0.1
WT8623E	5.7~17	4欧30W	单声道	D类	6.5~9	20~50
WT8576E	2.7~6.2	4欧4W*2	双声道	AB/D类	7~13	＜0.1
WT9110B	6~14.5V	4欧28W	单声道	D类	9~17	＜2
WT8673E	5~26V	4欧80W1/8欧40W2	单/双声道	D类	6.5~9	20~50
