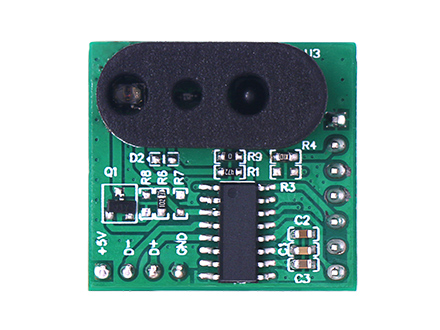

WT2003HX B004 红外测距语音模块

WT2003H B004是以WT2003HX系列芯片为核心的一款智能语音+红外感应的多功能语音芯片，采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点，可内置100秒\350秒语音容量。同时支持OTA远程升级下载语音，支持一线串口控制。带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放、组合播放等功能，三种封装SOP16、TSSOP24、QFN32（具体可下载说明书参考）。

驱动红外感应模块，带有红外学习模式，红外响应速度设置，8级音量调节，音频播放（最大可支持223段音频），可深度休眠，占空比设置等功能。支持扩展各种传感器功能，具体参考选型表与说明书。每种控制模式出厂前已固定，样品需先与我司业务人员确认好。

产品特性

★ 一线、两线串口控制模式：可通过发码端控制语音播放、停止、循环播放和音量大小；8级音量可调、支持 SPI-Flash做为存储器：最大可以支持外挂 128Mbit 的 Flash；
★ 一线、两线串口控制模式：上电5S后默认进入深度休眠模式，发码前需先唤醒，否则第一次发码指令无效，只充当唤醒指令，在5S内发送第二次指令有效，可参考本司说明书提供的发码例程；
★ 一线、两线串口，单颗语音IC进入深度休眠后，功耗在5uA以内，目前录音/外挂flash电路用到芯片内部LDO 3.3V供电，功耗一般在30uA - 450uA左右，如需控制在5uA以内，需用其他IO口供电，定制工程（与本司业务员沟通）；
★ 上电默认不播放；具备BUSY状态指示、BUSY平时为低电平，播放时为高电平；
★ 支持语音高品质音频格式，支持MP3格式，（音频码率支持8kbps~320kbps）声音优美；
★ 工作电压：2.0-5.5V；
★ 内置0.5W D类功放；
★ 两个16位异步分频器定时器；
★ 一个红外遥控解码器；
★ 16 bit高精度ADC；
★ 大功率IO驱动能力，最高可直接驱动64mA；
★ 芯片上电初始化时间为200-300ms，一般100ms芯片即可完成上电初始化，剩余200ms时间，因本司增加语音更换功能，上电初始化完成后握手判断是否有更新语音需求，因此建议芯片上电200-300ms后再去发码控制。
★ 单芯片使用（使用内置容量）时内置语音需出厂前写入。
★ 功耗低，未检测到时100UA内，检测到1MA，深度休眠5UA。
★ 红外感应距离可达120厘米
重点注意：语音芯片如果需要挂flash。建议使用“唯创”出的flash，其他厂商的flash，不能保证可以正常工作。（建议将150mil和208mil尺寸兼容扩展画上，更方便备货）

红外测距功能演示

WT2003H B004红外测距拓展功能演示

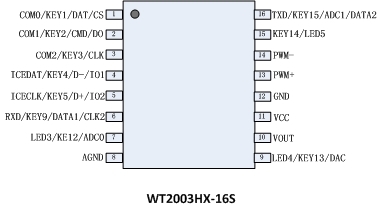

管脚介绍

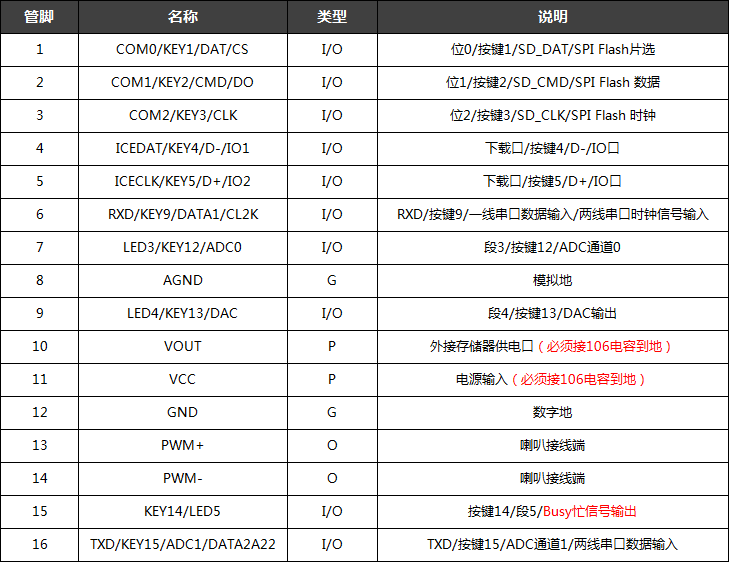

SOP16 封装管脚描述

注：COM（位）- IO口可扩展作为数码管位选使用；LED(段) - IO口可扩展作为数码管段选使用； Key（按键）- IO口可扩展作为按键使用。


拓展产品选型表

如需样品：请按照下面选型表选择相应的芯片型号与功能代码，并与我司业务人员联系

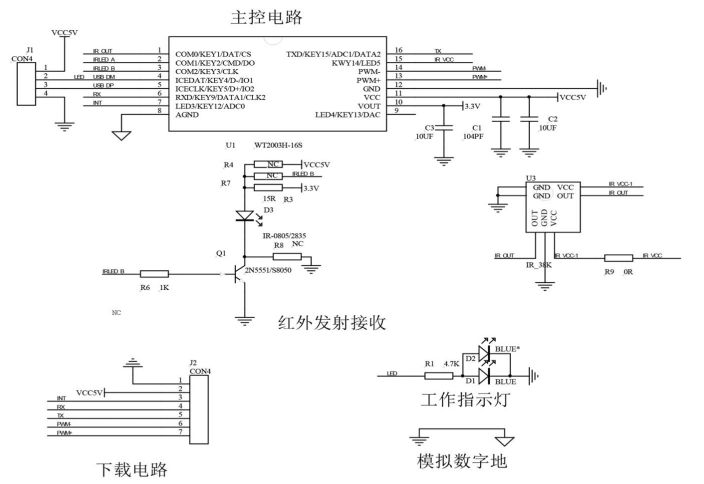

产品原理图
