WT2605C-L009蓝牙音频芯片​

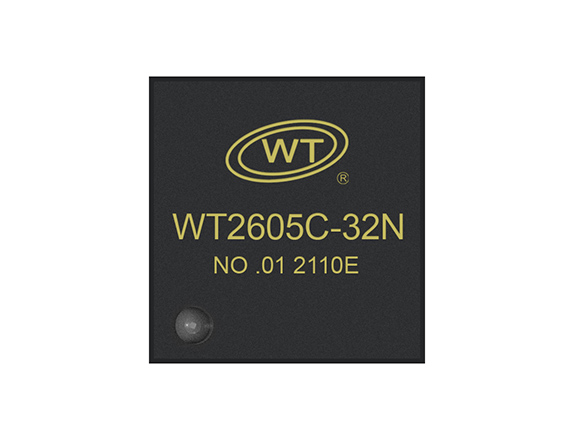

WT2605C-L009是一款功能强大的蓝牙音频芯片，采用了高性能32位处理器、最高频率可达240MHz。具有低成本、低功耗、高可靠性、通用性强等特点，现有WT2605C-32N（体积小4*4MM） 的封装芯片。定制串口通讯协议标准（AT）指令。 支持SPI-Flash、TF卡、U盘做为存储器，支持OTA远程升级，同时也支持蓝牙连接播放功能。 带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。 31 级音量可调、最大可以支持外挂 128Mbit 的 lash ， 32G的TF卡和32G的U盘。

产品特点

1、支持SPI-Flash、支持TF卡、U盘；

2、支持FAT，FAT32文件系统；

3、控制方式：定制AT通信接口，默认波特率115200 （可配置）；

4、上电默认不播放；具备BUSY状态指示、BUSY播放时为高电平（可配置）；

5、音频输出方式，样品默认DAC输出 ；

6、可通过外挂的Flash、TF卡、U盘，三类外设设备之间，互相拷贝音频。通过TF卡、U盘，更新程序等功能。

7、支持语音高品质音频格式，（8kbps~320kbps）声音优美，.MP3、.WAV格式；

8、最大可以支持 128Mbit 的 Flash ， 32G 的 TF 卡和 32G 的 U 盘；

9、音量可调，音量等级32级；

10、大功率IO驱动能力，最高可直接驱动64mA；

11、单芯片使用（使用内置容量）时内置语音需出厂前写入。

12、支持蓝牙连接播报功能。

管脚介绍

电路设计参考

应用范围

★汽车（防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁）；

★智能家居系统；

★家庭防盗报警器；

★医疗器械人声提示；

★家电（电磁炉、电饭煲、微波炉）；

★娱乐设备（游戏机、游乐机）；

★学习模型（早教机、儿童有声读物）；

★智能交通设备（收费站、停车场）；

★通信设备（电话交换机、电话机）；

★工业控制领域（电梯、工业设备）；

★儿童玩具（电子琴、摇摆机、游艺机）；
