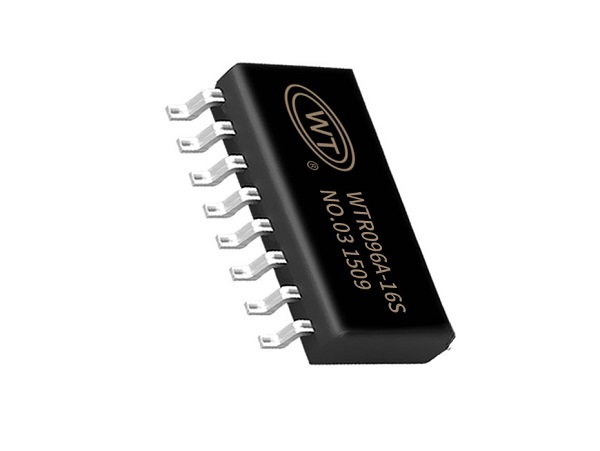

WTR096A-16S是一款功能强大的高品质语音芯片，最高运算速度可达32MHz。具有低成本、低功耗、高可靠性、通用性强等特点，较高音质最大可以支持存放80秒语音内容（若客户对音质没有要求，最大可以存放163秒的语音内容）。芯片带有自动增益调整的麦克风输入接口，可支持混音、录音或者变音等效果输出。
1. 工作电压：1.8V~5.5V；
2. 立体声16位PWM输出和单声道16位DAC输出；
3. 支持224段地址；
4. 支持一线串口、两线串口控制；
5. 芯片内置160KB的Flash可存放语音；
6. 芯片主控程序和Flash数据均可擦除再烧写；
7. 客户可通过上位机选择控制方式、BUSY输出状态等；
8. 客户可以通过MCU或配套下载器更换芯片内部语音内容；
9. 带有自动增益调整的麦克风输入；
Pad Name | Pad No. | ATTR. | Description描述 |
PB0/PI1 | 1 | I/O | 更换SPICLK/程序下载口 |
PB3 | 2 | I/O | 一线串口数据输入端/两线串口时钟输入端/更换SPIDO |
PB1/PI0 | 3 | I/O | 两线串口数据输入端/更换SPIDI/程序下载口 |
PC0 | 4 | I/O | 程序下载口（不可接VCC和上拉电阻） |
PWMN/DAC | 5 | OUT | PWM输出脚/DAC输出脚 |
PWMP | 6 | OUT | PWM输出脚 |
VSS | 7 | Power | 电源负极 |
VCC | 8 | Power | 电源正极 |
PC6 | 9 | I/O | NC |
PC7 | 10 | I/O | NC |
PC5 | 11 | I/O | AGC增益调整 |
PC4 | 12 | I/O | MIC偏置电压输入 |
PC3 | 13 | I/O | MIC输入 |
PC2 | 14 | I/O | 忙信号输出/更换CS |
AVSS | 15 | Power | 模拟地 |
AVCC | 16 | Power | 模拟电源 |
