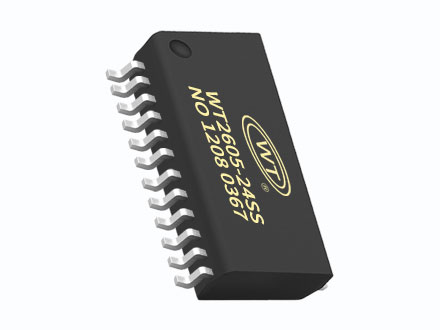

WT2605X-24SS蓝牙语音芯片

WT2605-24SS 音频录音芯片是深圳唯创知音电子自主研发的智能型无线音频数据传输、录音、加上MP3音频播放产品，是低成本高效率的立体声无线传输方案，具有集成度高，体积小，低功耗，传输速度快等特点，只需在芯片外围加上少许的元器件就可以实现高品质立体声音频的无线接收。

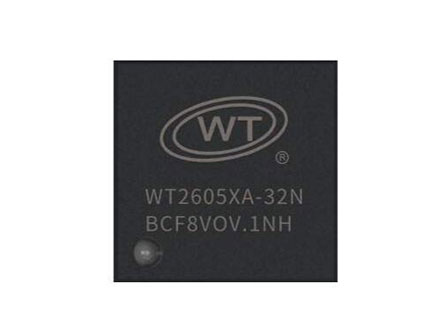

WT2605X录音芯片采用免驱动方式，客户只需要把芯片接入应用产品，就可以快捷的实现音乐无线传输，享受蓝牙芯片的乐趣。WT2605主要具备三大功能特点、自带MP3功能（可以外挂TF卡、U盘）、手机蓝牙通讯、UART串口控制。目前WT2650X系列由WT2650X-16S/WT2650X-24SS/WT2650XA-32N,分别采用SOP16、TSSOP24、QFN32三种封装（参考资料可在线下载或联系我司客服人员获取）。

产品特点

（1）标准UART通信接口，可以灵活实现指定地址播放、指定文件名播放等模式。

（2）采用WT2605为核心，同时支持SPI-FLASH、SD卡、U盘三种存储方式。
（3）USB接口实现主机（USB HID）、从机（USB读卡器）自动切换和USB声卡功能。
（4）支持FAT16，FAT32文件系统，支持MP3、WAV（PCM、IMA-ADPCM）。
（5）支持离线升级程序。
（6）空旷可达到30-50M。
（7）在MP3模式下，有U盘和SD卡时，先响应U盘，再响应SD卡。
（8）符合蓝牙5.0和BLE规范。
（9）典型TX输出功率+2db。
（10）音频编解码器支持16位立体声DAC和两个通道16位ADC。
（11）高性能立体声ADC具有90dB的信噪比。
（12）三组多功能32位定时器，支持捕获和PWM模式。
（13）USB2.0主机/从设备控制器，即可连接U盘，也可以当模拟U盘连接电脑。

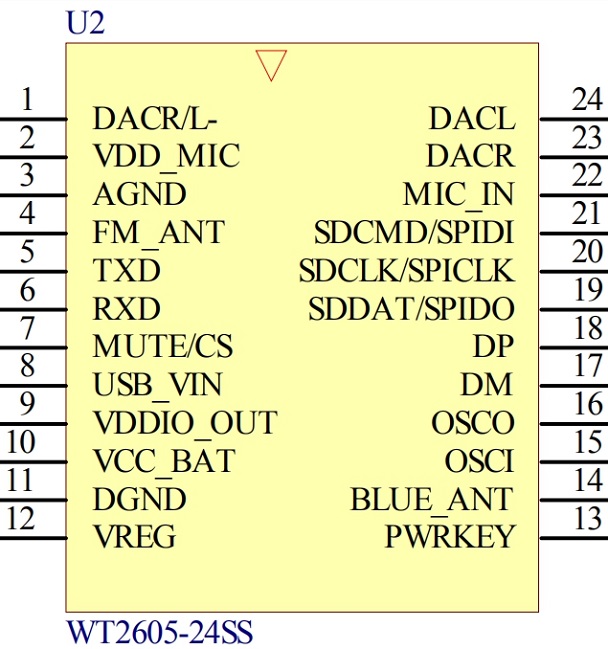

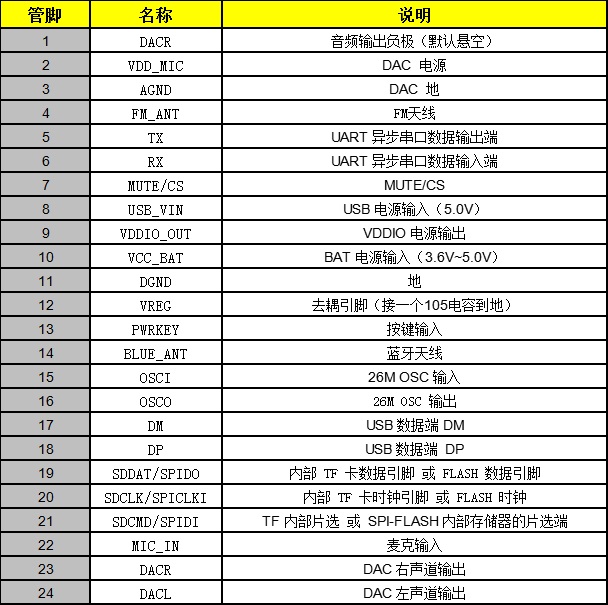

管脚介绍

●管脚数字按照上图排列顺序

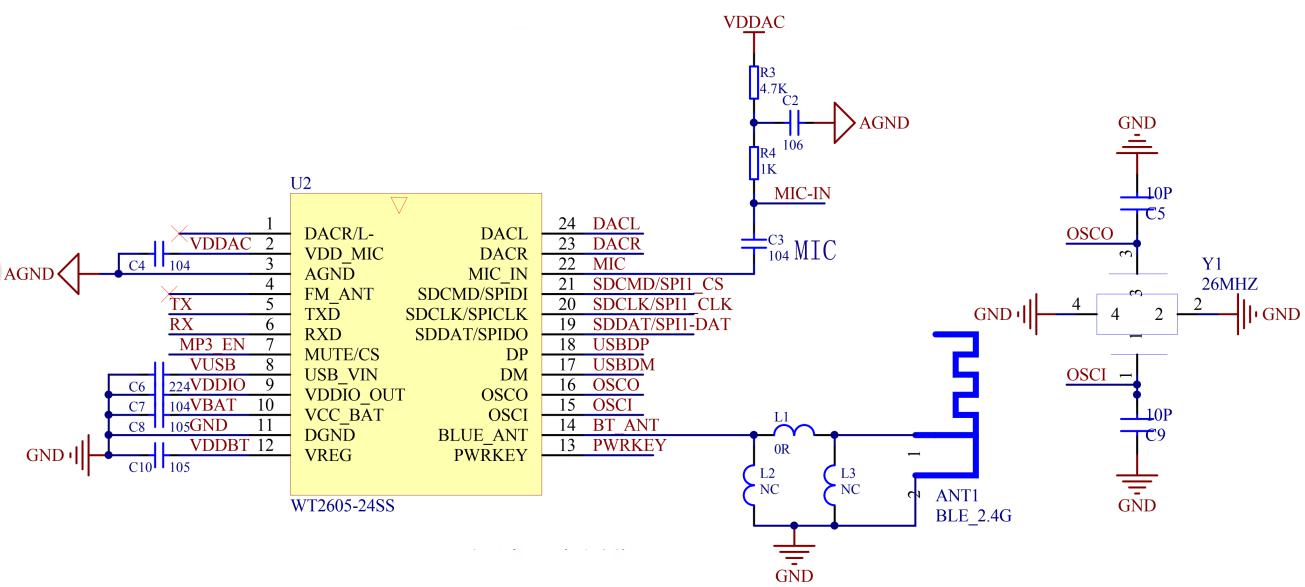

芯片原理图

应用范围

WT2605X-24SS蓝牙录音芯片 主要应用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输。如：蓝牙音响，蓝牙立体声耳机，免提电话，蓝牙无线传输音频，车载音响系统，车载免提、便捷式导航设备、蓝牙录音和语音录音。
