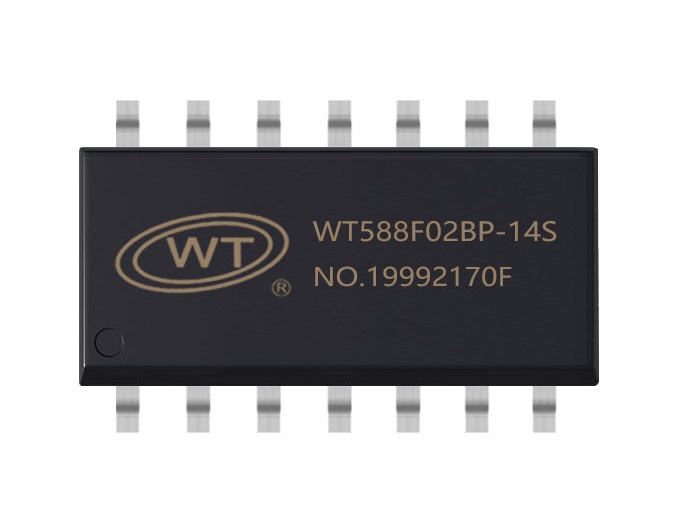

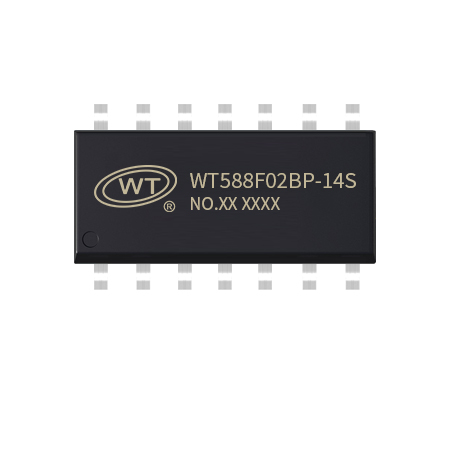

WT588F02BP-14S大功率语音芯片

WT588F02BP-14S是深圳唯创知音电子有限公司研发的一款大功率语音芯片，其音频输出类型为PWM，且内置D类音频功率放电路，可直接推4欧/3W喇叭。其输出无需 LC 滤波也可正常工作。在全带宽范围内降低了 EMI 干扰，最大限度地减少对其他部件的影响。

目前WT588F02BP-14S，较高音质最大可以支持存放170秒语音内容（若客户对音质没有要求，最大可以存放320秒的语音内容）。WT588F02BP-14S区别于传统语音芯片，它可以通过配套下载器实现在线更换芯片内部语音内容；芯片支持一线、两线串口通讯。

功能简述

1．工作电压2.5V~5.5V（为了使功放能正常工作建议最低工作电压不低于3.0V）；

2．音频输出方式：16bit PWM；

3．可直接驱动4R 3W@5V喇叭；

4．支持6K~32Khz采样率的音频播放；

5．客户可以通过配套下载器更换芯片内部语音内容；

6．支持一线串口、两线串口；

7．最大支持1000段地址语音；

8．芯片内置220KB的Flash，最多可放170秒高品质语音。

9．Flash型语音芯片，芯片主控程序和Flash数据均可重复烧写。

10．芯片上电初始化时间大概为200ms

11．芯片播放结束后，且IO口（DATA和CLK）保持电平稳定（高低电平皆可）1S后，芯片进入休眠

12．芯片带D类音频功率放电路，效率高达88%，无需滤波器；

13．内置短路保护、过流保护、过热保护；

14．优异的全带宽EMI抑制能力

15．优异的“上电/掉电”噪声抑制

16．注意：芯片PA2脚平时为低，播放为高

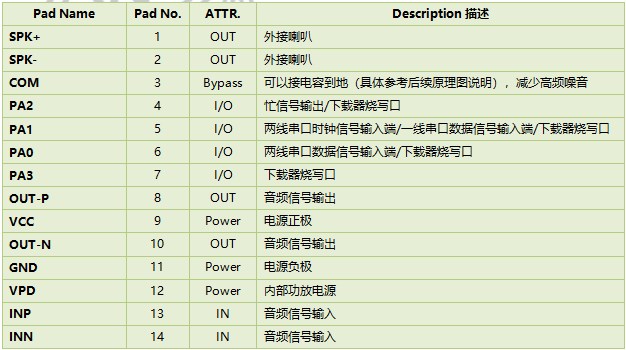

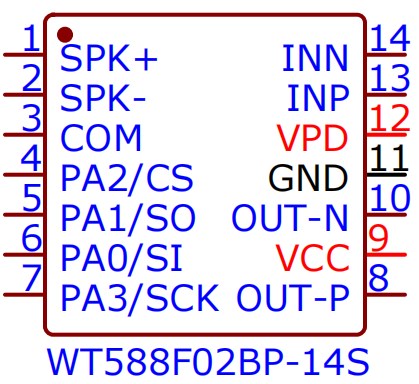

管脚描述

注意：请勿给PA2添加上下拉，会有几率导致IC进入非工作模式。

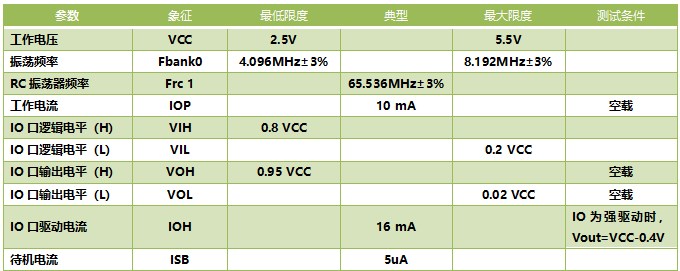

电器特性

注意：芯片在正常播放以及初始化时，电源不要产生超过1.3V的电源波动。

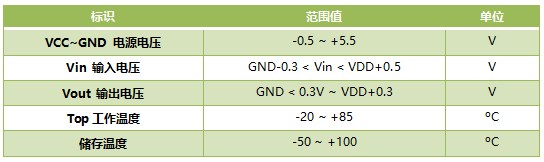

极限参数

备注：样品在实验室测试的结果，芯片在-40℃~+85℃下，能够正常工作。

应用场景

在线平台介绍

唯创知音在线语音平台：https://wt588f.waytronic.com:8443

唯创知音在线语音平台优点：平台化开发流程，快捷灵活的开发方式，丰富的语音资源库，一分钟完成语音的编辑处理，一键下载调试，加快工程师项目开发进度。
