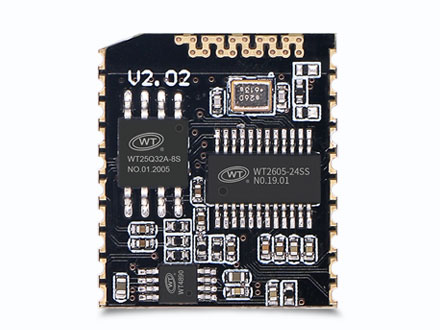

WT2605XB04-C MP3语音编解码模组

WT2605XB04-C是深圳唯创知音电子有限公司研发的一款高品质MP3语音编解码模组，内含一个功能强大的DSP（数字信号处理器）核心，通过UART接口与外部器件进行访问以及数据交互，操作简单；模组内置的模拟接口为用户提供高品质的音频输入和输出,例如通过MIC采集声音编码为128Kbps的码流进行输出，或者通过UART接口接收MP3音频数据流解码播放。

管脚介绍

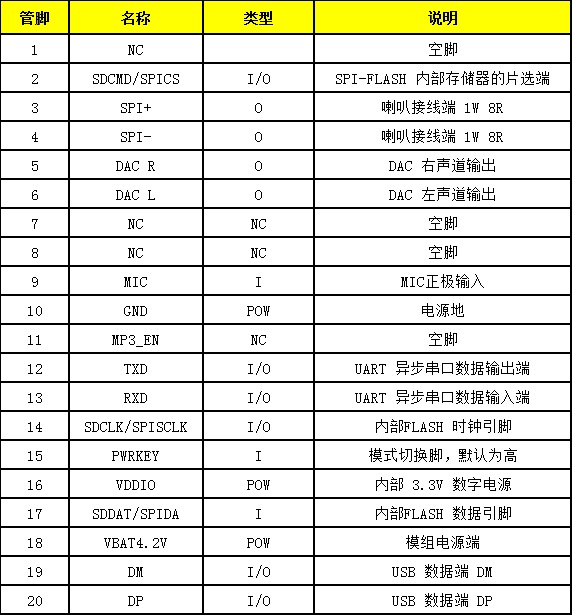

模组总共有20个管脚，如下所示：

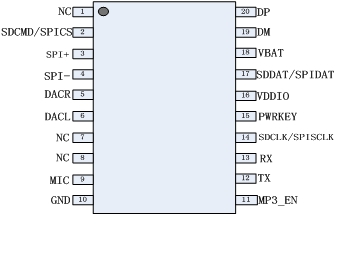

图表2 - WT2605XB04-C模组管脚分布

模块编解码流程

WT2605XB04-C模组上电默认在解码模式，通过PWRKEY脚进行切换，PWRKEY脚内部带上拉，当检测到低电平时，WT2605XB04-C模组切换为编码模式，此时通过MIC采集的数据会编码为MP3数据(128Kbps)，通过UART接口发送出去；当PWRKEY脚恢复为高电平时自动切换为解码模式。在解码模式下，UART接口接收到的MP3数据会自动解码并通过DAC输出模拟信号。

产品应用范围

WT2605XB04-C模组可广泛应用在无线广播设备，多媒体教学设备、网络收音机、电子导航系统、发声医疗设备等行业。
