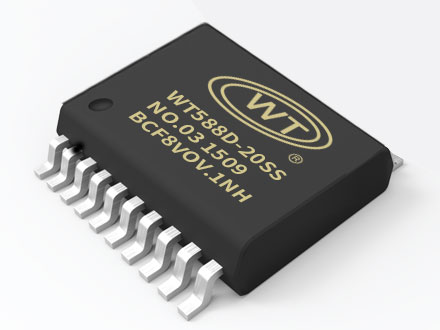

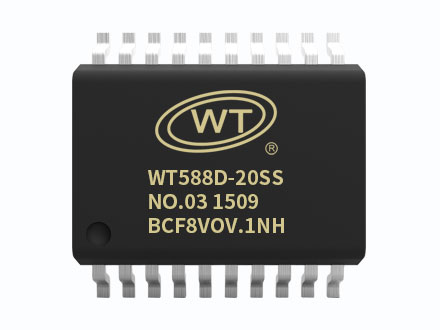

WT588D-20SS单片机语音芯片

（该产品已停产，目前有其他同功能的新升级产品WT2003H系列芯片替代，可向我司客服咨询）

WT588D语音芯片是一款功能强大的可重复擦除烧写的语音单片机芯片。WT588D让语音芯片不再为控制方式而寻找合适的外围单片机电路，高度集成的单片机技术足于取代复杂的外围控制电路。配套WT588D VoiceChip上位机操作软件可随意更换WT588D语音单片机芯片的任何一种控制模式，把信息下载到SPI-Flash上即可。软件操作方式简洁易懂，撮合了语音组合技术，大大减少了语音编辑的时间。完全支持在线下载，即便是WT588D通电的情况下，一样可以通过下载器给关联的SPI-Flash下载信息，给WT588D语音芯片电路复位一下，就能更新到刚下载进来的控制模式。

支持插入静音模式，插入静音不占用SPI-Flash内存的容量，一个地址位可插入10ms～25min的静音；

MP3控制模式下，完全迎合市场上MP3的播放/暂停、停止、上一曲、下一曲、音量+、音量-等功能；

按键控制模式下触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15种触发方式，最多可用10个按键触发控制输出；

3×8按键组合控制模式下能以脉冲可重复触发的方式触发24个地址位语音，所触发地址位语音可在0～219之间设置；

并口控制模式可用8个控制端口进行控制，仅限于WT588D-32L、WT588DM02；

一线串口控制模式可通过发码端控制语音播放、停止、循环播放和音量大小，或者直接触发0～509地址位的任意语音，

二线串口控制模式可通过发码端控制语音播放、停止、循环播放和音量大小，或者直接触发0～509地址位的任意语音，

三线串口控制模式可通过发码端控制语音播放、停止、循环播放和音量大小，或者直接触发0～509地址位的任意语音，

PWM和DAC输出方式，PWM输出可直接推动0.5W/8Ω的扬声器，DAC输出外接功放，音质好。

应用范围广，几乎可以涉及到所有的语音场所，如报站器、报警器、提醒器、闹钟、学习机、智能家电、治疗仪、电子玩具、电讯、倒车雷达以及各种自动控制装置等场所，工艺上达到工业应用的要求。

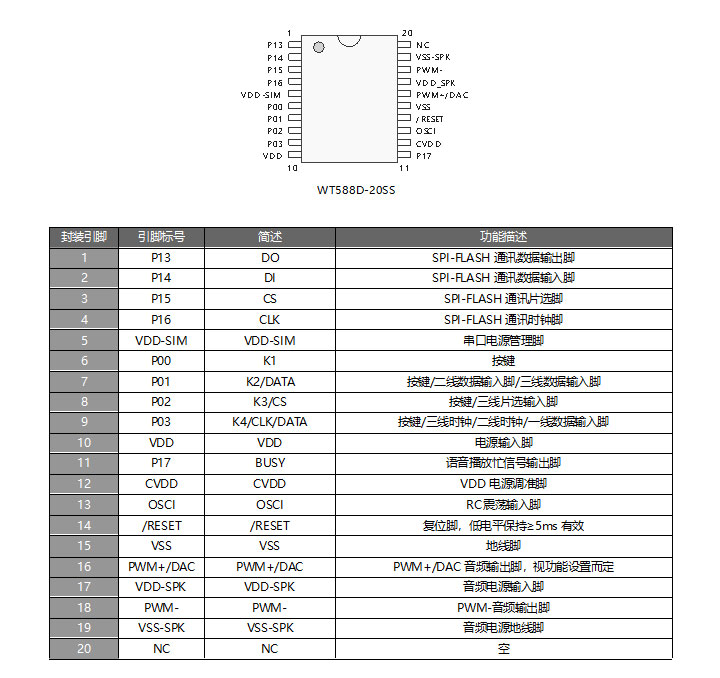

管脚描述

产品特点

• 根据外挂或者内置SPI-Flash的不同，播放时长也不同，支持2M～128Mbit的SPI-Flash存储器；

• 内嵌DSP高速音频处理器，处理速度快；

• 内置13Bit/DA转换器，以及12Bit/PWM输出，音质好；

• PWM输出可直接推动0.5W/8Ω扬声器，推挽电流充沛；

• 支持DAC/PWM两种输出方式；

• 支持加载WAV音频格式；

• 支持加载6K～22KHz采样率音频；

• 支持对已加载语音播放试听；

• 可通过专业上位机操作软件，随意组合语音，可插入静音，插入的静音不占用内存的容量，一个已加载语音可重复调用到多个地址；

• 510段可控制地址位，单个地址位最多可加载128段语音，地址位内的语音组合播放；

• 最多可加载500段用于编辑的语音；

• USB下载方式，支持在线下载/脱机下载；即便是在WT588D语音芯片通电的情况下，也一样可以正常下载数据到SPI-Flash；

• 芯片复位时间5ms；

• 支持MP3控制模式、按键控制模式、3×8按键组合控制模式、并口控制模式、一线串口控制模式、二线串口控制模式、三线串口控制模式；

•  任意设定显示语音播放状态信号的BUSY输出方式；

• 抗干扰性强，可应用在工业领域；

• 510段可控制地址位，单个地址位最多可加载128段语音，地址位内的语音组合播放；

• 语音播放停止马上进入休眠模式，芯片转为完全停止状态；

• 15种按键控制模式，任意一个按键可设定任意一种控制模式；

• 配套WT588D VoiceChip上位机软件，接口简单，使用方便。能极大限度的发挥出WT588D语音单片机的各项功能，上位机兼容WIN7/WIN8/WIN10系统；

• 简单的单片机编写方式，摆脱以往复杂繁琐的汇编思维；

• 插入的静音时间范围10ms～25min；

• 工作电压DC2.8V～5.5V；

• 静态休眠电流小于10uA；

• 支持8和弦MIDI播放。

应用场景

01）电子智能指纹锁产品；

02）测温产品（额温枪、体温计、测温一体机等）；

03）小家电（电饭煲、电磁炉、微波炉、电水壶等）；

04）汽车电子（倒车雷达、行车记录仪、ETC等）；

05）益智类玩具（摇摇车、篮球机、娃娃机、CS战枪等）；

06）按摩仪器（眼部按摩仪、颈部按摩仪、筋膜枪等）；

07）烟雾报警器、甲醛检测仪、一氧化碳报警器、燃气报警器等；

08）血压计、血糖仪、电子秤、激光治疗仪等；

09）智能水杯、电子药盒、电动牙刷等；

10）扫地机、拖地机、扫拖一体机等；

11）共享充电宝、洗衣盒、吸收盒、充电桩等；

12）宠物用品（宠物喂食器、猫砂盘、自动喂食器、宠物项圈等）；

13）楼宇对讲、可视门铃、防盗报警器、考勤机等；

14）运动健身器材（跑步机、平衡车、电摩电动车）；

15）婴儿监护仪、婴儿监控器、婴儿摇篮、婴儿监控摄像头等。
