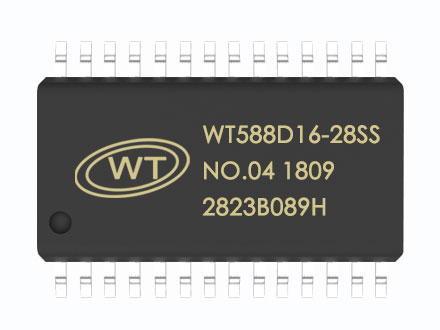

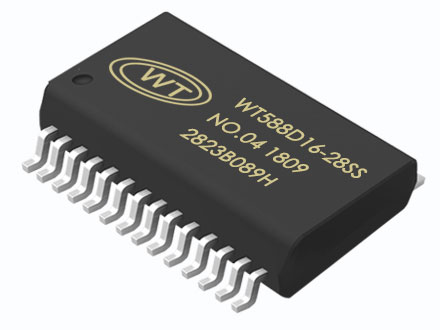

WT588D16-28SS语音芯片

（该产品已停产，目前有其他同功能的新升级产品WT2003H系列芯片替代，可向我司客服咨询）

单语音芯片方案在语音系统二次开发中依然是主流设计策略，其占用空间小，外围器件少，布板故障率低等优势不言而喻，目前单语音芯片中大部分均为OTP语音芯片，仅具备一次烧写内容能力，对需要频繁更换语音内容的用户是种应用阻碍，根据大部分客户需求，深圳唯创知音电子有限公司推出可重复擦写语言内容的单语音芯片WT588D08/16，具有可编辑能力强、工作性能稳定、电压范围宽、音质卓越、性价比高等优点。内置8M/16M FLASH_ROM，语音存储时间长，可重复擦写内容5万多次。较为适合二次开发和终端应用，

WT588D08/16能被应用在多种自动语音播报场合，如汽车电子、叫号系统、高级玩具、智能家电、安防系统、语音检测系统等。

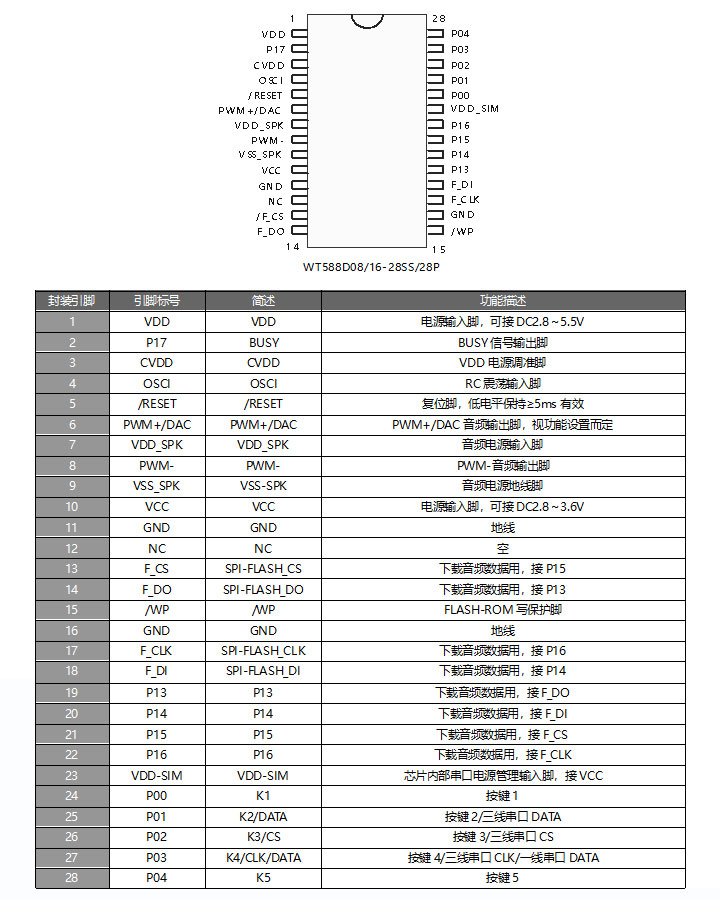

管脚描述

产品特点

1.28脚模块封装，单芯片方案；

2.内嵌独特的人声语音处理器，使语音表现极为自然悦耳；

3.内置13Bit/DA转换器，以及12Bit/PWM音频处理，确保高品质语音输出；

4.支持加载6K～22KHz采样率WAV音频；

5.支持DAC/PWM两种音频输出方式；

6.PWM输出可直接推动0.5W/8Ω扬声器，推挽电流充沛；

7.支持按键控制模式、一线串口控制模式、三线串口控制模式；

8.按键控制模式底下可以设置多种触发方式；

9.任意设定显示语音播放状态信号的BUSY输出方式；

10.最多可加载500段用于编辑的语音；

11.220段可控制地址位，单个地址位最多可加载128段语音，地址位内的语音组合播放；

12.语音播放停止马上进入休眠模式；

13.配套WT588D VoiceChip上位机软件，接口简单，使用方便。能极大程度的发挥WT588D08/16各项功能；

14.在软件中可完成控制模式设置、语音组合、调用语音、插入静音等操作；

15.可随意插入静音，静音时间范围为10ms～25min；

16.工作电压VDD：DC2.8～5.5V，VCC：DC2.8～3.6V；

17.休眠电流小于10uA；

18.SSOP28、DIP28两种封装模式；

19.抗干扰性强，可应用在工业领域。

功能描述

按键控制模式触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15种触发方式；

一线串口控制模式及三线串口控制模式可通过MCU发码端控制语音播放、停止、循环播放和音量大小，或者直接触发0～219地址位的任意语音。

应用场景

WT588D16-28SS语音芯片应用范围广，几乎可以涉及到所有的语音场所，如报站器、报警器、提醒器、闹钟、学习机、智能家电、治疗仪、电子玩具、电讯、倒车雷达以及各种自动控制装置等场所，工艺上达到工业应用的要求。
