WTL580-C01微波雷达感应模块

5.8GHz微波雷达是一种基于微波技术的感应装置，主要工作在5.8GHz的特定射频范围内。通过发射和接收高频电磁波，应用多普勒原理检测发射与接收信号的频差，判断区域内是否存在移动物体。工作时不受环境温度、湿度、气流、灰尘、噪声、光线亮暗等影响。雷达模块信号能穿透玻璃、亚克力等非金属材料，可用于检测人体存在或移动目标感应的各种场景。

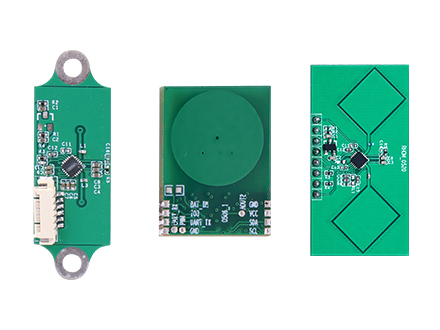

WTL580系列微波雷达感应模块目前有WTL580-C01、WTL580-C02、WTL580-C03三款产品，具有集成度高、体积小、功耗低、响应速度快等特点，只需要在模块外围添加少量元器件即可实现高精度距离感应和触发灵敏度。在集合空间中检测目标，结合雷达信号处理和精确的人体感知算法，实现对运动和静态人体的高灵敏度人体存在感知。采用免驱动模式，客户只需将模块连接到应用产品上，即可快速实现产品触发应用交互。

WTL580-C01微波雷达模块demo演示

产品特点

Ø 芯片的工作电压范围2.6V-5.0V；

Ø 高精度:实现正向0.1~20 m（可调）的感测距离。

Ø 高速度:具备快速响应能力，能够在毫秒级完成感测响应。

Ø 稳定性好:产品在各种环境条件下均能保持稳定的性能。

Ø 易于集成:便于与各种设备、系统进行集成，降低使用难度。

Ø 成本优势:单芯片工作，具有领先竞品的性价比。

Ø 超低功耗，工作电流低至18uA以下 ；

Ø 发射功率可编程(-20dBm-1dBm)

Ø <-95dBm 接收灵敏度

Ø 谐波抑制比:>40dBc

Ø 多普勒频率范围:5Hz-1.5KHz

Ø 抗干扰性强

Ø 通信接口：I2C/IO模式

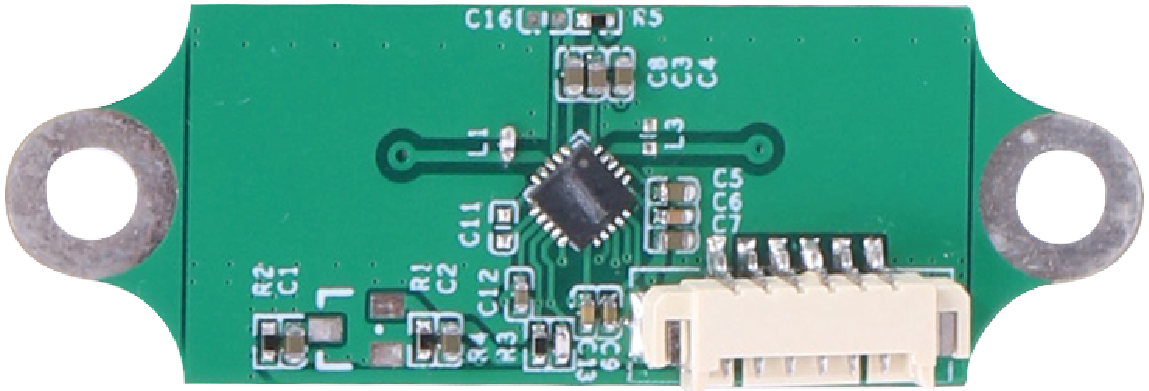

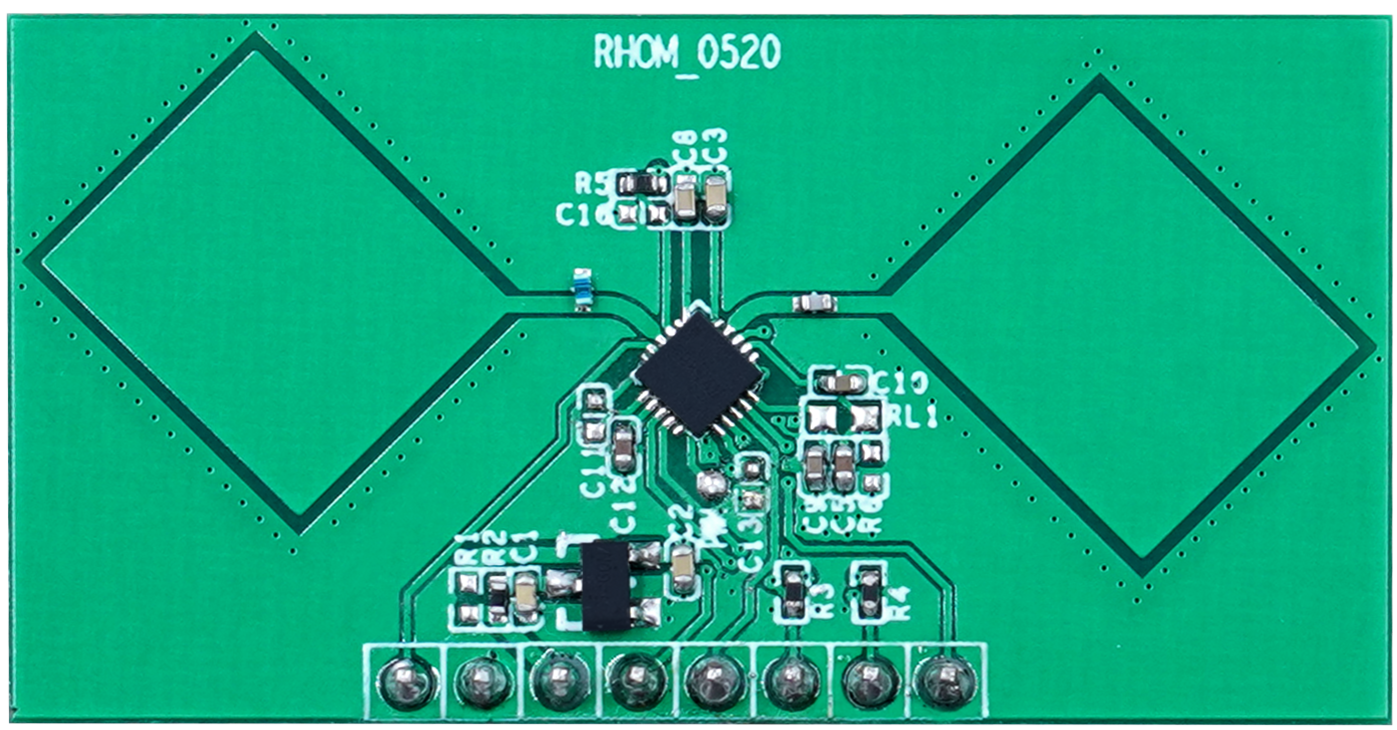

产品展示

功能介绍

1、运动感知

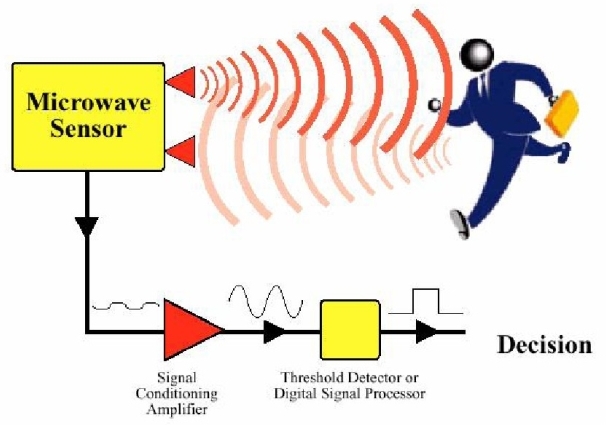

基于电磁波的多普勒效应，探测移动目标以及人体的微小动作，可调节感知距离、延时时间等参数。

2、接近感测

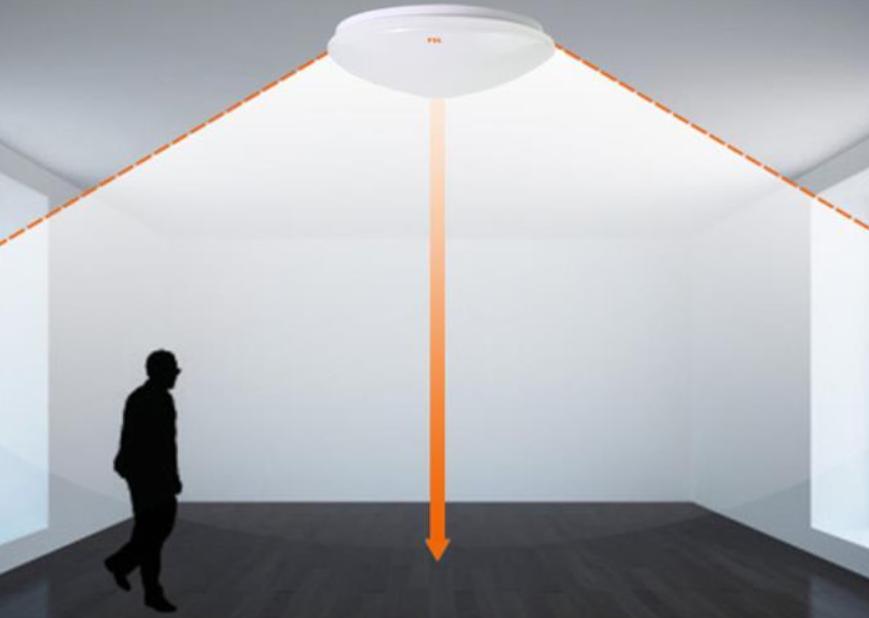

微波雷达模块应用多普勒原理，实现移动目标接近感知，可调感知距离、延时时间等参数。

3、人体感应

基于人体移动，实现人体感应侦测，微波雷达不受气温、温度、光照等环境因素影响，完美替代红外PIR方案。

4、超低功耗

模块整体平均功耗低于 18uA，可应用在电池供电场景。

感应范围

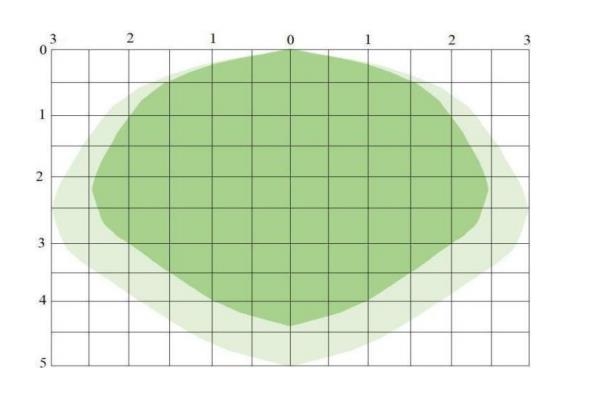

下图为雷达探测范围示意图，如果灵敏度设置的更高，探测范围也会相应变大。图中深色区域为高灵敏度区域，该区域内可完全探测到物体;浅色区域为低灵敏度区域，该区域内可基本探测到物体。

实际产品结构和安装环境也会影响雷达探测的距离和角度。

应用场景
