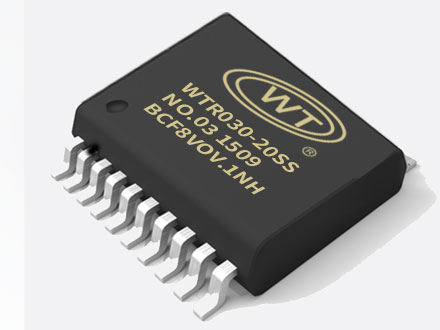

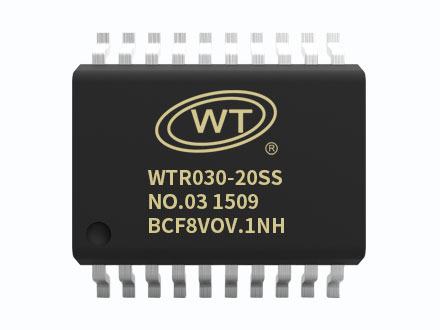

WTR030-20SS高性能录放音IC

（产品已于2019年10月份停产，替代型号为WT588F02-16S芯片）

WTR030-20SS是专为录放音而设计的一款8位OTP MCU ，配合SPI Flash闪存内存成为掉电保存长秒数语音录音芯片， 它整合了大量传统做法的外部零件电路：有16bit ADC / DAC、麦克风 OPA 运算放大器、AGC电路、16bit CODEC ，可远距离、高清晰录音，内置LDO可供稳定电源给SPI Flash 。而且拥有Class D 1W大瓦数功率放大器。

WTR030-20SS可直接推动8ohm/0.5W喇叭输出,播放音质清晰、音量大,支持4Mbit~64Mbit的内置存储器，通过按键控制，可实现长按录音、短按录音、播放、停止等功能，内置标准的SPI通讯接口，可通过SPI控制多段录音、播放。播放音质清晰、高音量、省电；所以WTR030是一款高整合, 高性能的录放音IC。

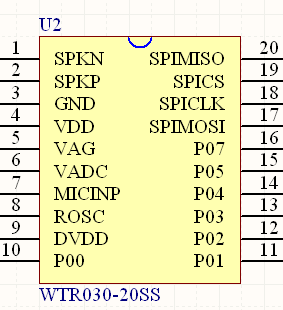

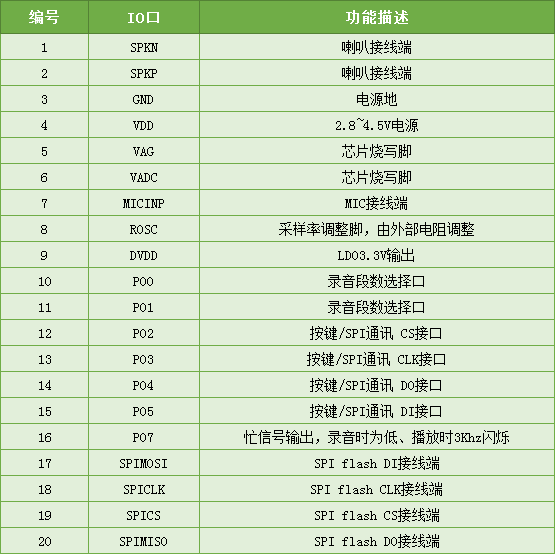

引脚介绍

注：LDO3.3V输出只能接一些小功耗器件，如上拉电阻、SPI flash等。使用5V电压时需跟业务注明。

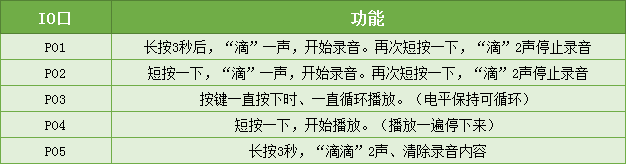

按键控制功能

应用范围

WTR030-20SS录音芯片被广泛应用在录音礼品、录音贺卡等、玩具 : 录音毛公仔, 变音声控录音放音毛公仔 (例如汤姆猫、说故事公仔等）、留言机及冰箱贴、语音家电、录音喊话器、防盗器具等产品上。
