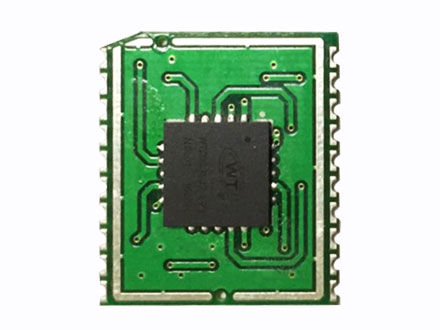

WT2003N03高品质MP3语音模块

（该产品已停产，目前有其他同功能的新升级产品WT2003H系列模块替代，可向我司客服咨询）

WT2003N03 V1.XX是一款功能强大的新型高品质MP3模块，从多方位满足客户的要求。它可以指定根目录文件名播放和指定索引序号播放两种播放方式，可以更灵活组织你的音频文件。可使用文件夹进行分类，按照文件夹文件索引序号播放。同时支持SPI-FLASH(32Mbit)、TF卡（最大32GB）和U盘（最大32GB）三种存储器，海量存储。

音频文件类型

1. 支持采样率8~48KHz，比特率8~320Kbps的MP3音频文件

存储方式

1. 芯片内置32M bit 的flash

2. U盘拷贝版本程序支持外挂TF卡（最大32G）和U盘（最大32G）（模拟U盘版本程序不支持）

3. 320kbps比特率下，32Mflash可存200秒，32GTF卡和32GU盘分别可存大概10小时的语音

语音更换方式

1. TF卡： 可通过USB接口自由更换TF卡内的音频内容（XP系统、WIN7系统、WIN8系统）

2. Flash：可通过TF卡或U盘将音频文件拷入flash

可接功放

1. 模块内置1W功放，直接驱动8欧姆/1W喇叭

2. 可外接其他不同功率的功放芯片

应用场景

1. 工业场合语音播报

2. 音响、提示器等播报设备

操作指令

1. 可以指定内部flash某一段/某一首语音播放

2. 具有下一曲、上一曲、播放、暂停等串口指令

3. 可以指定U盘/TF卡中某一段/某一首播放

4. 32级音量可调

5. 播放过程中可插播flash语音

控制方式

1. 标准UART、波特率9600

2. AD按键，可以进行扩展应用（标准功能带有，播放暂停按键、下一曲按键、上一曲按键、停止按键）

技术规格

1. USB接口 全速2.0

2. 供电电压 DC2.5~5.5V

3. 额定电流  20~250mA（和负载有关）

4. IO端口电平  3.3V TTL电平

5. 工作温度  -40~85度

6. 湿度  5%~95%

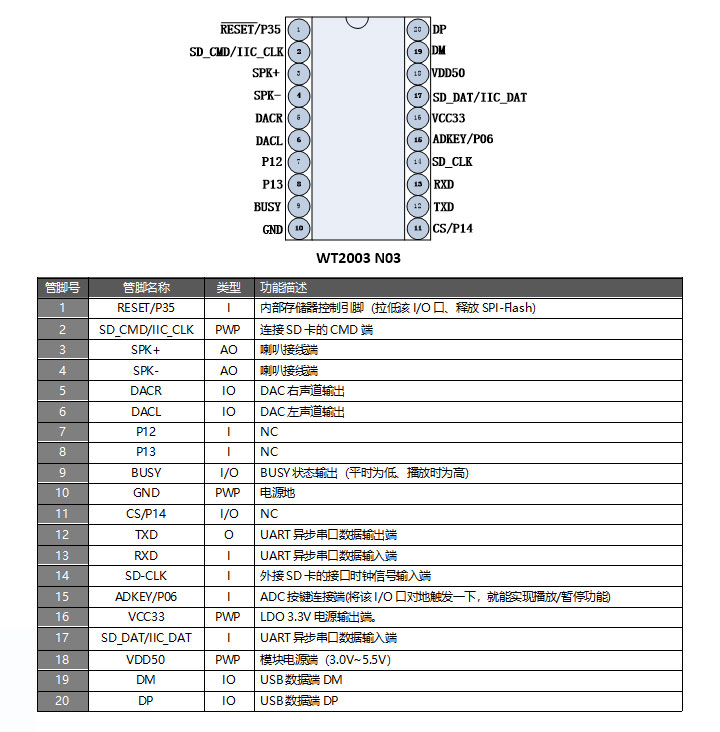

管脚描述

产品特点

1.支持采样率8~48KHz，比特率8~320Kbps的MP3音频文件。

2.使用SPI-FLASH、TF卡和U盘作为存储器，自由更换音频内容，最大支持32G TF卡和32G U盘(FAT或者FAT32)。

3.SPI FLASH存储器可存放2047段语音；

4.可通过USB接口自由更换TF内的音频内容（XP系统、WIN7系统、WIN8系统）。

5.可通过 TF卡或者U盘把音频文件拷贝到SPI-FLASH中，实现离线更换音频内容。

6.同时支持按键控制和UART异步串口通讯，通用标准接口协议，功能更强，控制更灵活方便。

7.支持不同存储器之间的插播。

8.模块内置1W功放，直接驱动8欧姆/1W喇叭，声音洪亮，32级可调音量。

9.DC 5V供电。

10.上电初始化反应时间3s。

应用场景

01）电子智能指纹锁产品；

02）测温产品（额温枪、体温计、测温一体机等）；

03）小家电（电饭煲、电磁炉、微波炉、电水壶等）；

04）汽车电子（倒车雷达、行车记录仪、ETC等）；

05）益智类玩具（摇摇车、篮球机、娃娃机、CS战枪等）；

06）按摩仪器（眼部按摩仪、颈部按摩仪、筋膜枪等）；

07）烟雾报警器、甲醛检测仪、一氧化碳报警器、燃气报警器等；

08）血压计、血糖仪、电子秤、激光治疗仪等；

09）智能水杯、电子药盒、电动牙刷等；

10）扫地机、拖地机、扫拖一体机等；

11）共享充电宝、洗衣盒、吸收盒、充电桩等；

12）宠物用品（宠物喂食器、猫砂盘、自动喂食器、宠物项圈等）；

13）楼宇对讲、可视门铃、防盗报警器、考勤机等；

14）运动健身器材（跑步机、平衡车、电摩电动车）；

15）婴儿监护仪、婴儿监控器、婴儿摇篮、婴儿监控摄像头等。
