产品特征：
1.供电：VDD50接入2.8V~5.0V电源，GND接地。蓝牙5.0 双模 | 内置功放 | SPI-FLASH / TF卡 / U盘三重存储 | UART串口控制

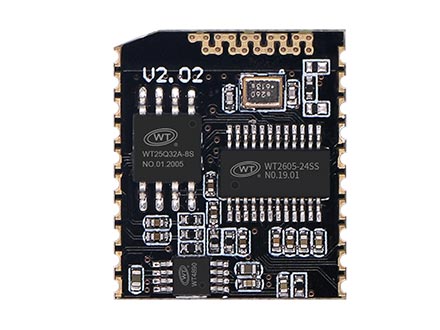

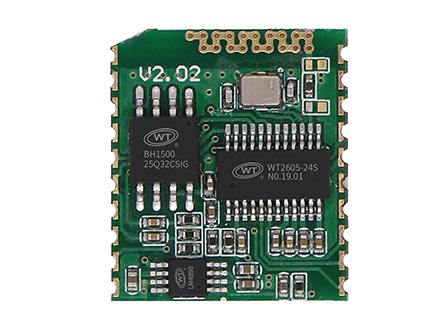

WT2605B05 是唯创知音自主研发的一款智能型无线音频传输模块，集蓝牙双模通信、MP3解码播放和UART串口控制于一体。模块采用WT2605系列芯片为核心，内置Flash存储，支持外挂TF卡和U盘，外围只需少量元器件即可搭建高品质立体声音频无线接收系统。
模块上电即进入蓝牙模式，手机打开蓝牙搜索"BT_WT2605C"即可连接播放音乐，整个过程免驱动、零配置。连接成功后芯片UART口自动回传状态码，方便主控MCU实时掌握蓝牙连接状态。除了蓝牙接收，模块还能通过串口指令播放Flash、TF卡或U盘内的音频文件，两种模式可自由切换。
同时支持经典音频蓝牙和BLE数据传输，符合蓝牙5.0规范。典型TX输出功率+2dB，10米内传输稳定。
模块自带功放电路，ROUT/LOUT直接外接喇叭输出音频。不使用内置功放时，可通过电阻跳线切换到DACR/DACL外部功放输出。
内置SPI-FLASH（最大128Mbit）+ TF卡（最大32G）+ U盘（最大32G）。支持FAT/FAT32文件系统，MP3和WAV双格式解码。
标准AT指令集，支持指定地址播放、文件名播放、文件夹播放、音量调节、上下曲切换、模式切换等完整控制。
16位立体声DAC，信噪比高达95dB，ADC信噪比90dB。频响范围20Hz~16kHz，总谐波失真低至-65dB。
U盘插入即可完成OTA固件升级，免拆机免烧录器。USB口同时支持挂载U盘播放和连接电脑作为声卡使用。
凡是涉及到短距离无线音频传输的场景，WT2605B05 都能胜任。几个最常见的落地方向：
蓝牙音响 / 蓝牙立体声耳机
车载音响系统 / 车载免提通话
免提电话终端
便携式导航设备的语音播报
工业设备的无线音频报警
消费类电子产品的蓝牙音频模块嵌入
| 管脚 | 名称 | 功能说明 |
|---|---|---|
| 1 | P35 | 通用IO口 |
| 2 | SD_CMD | SD卡片选信号 |
| 3 | ROUT | 内部功放左声道输出 |
| 4 | LOUT | 内部功放右声道输出 |
| 5 | DACR | DAC右声道音频输出（外接功放用） |
| 6 | DACL | DAC左声道音频输出（外接功放用） |
| 7 | P37 | 通用IO口 |
| 8 | P02 | 通用IO口 |
| 9 | MIC-IN | 麦克风输入脚 |
| 10 | GND | 地 |
| 11 | CS / P14 / BUSY | 片选 / IO口 / 忙状态指示 |
| 12 | TXD | UART1发送（模块数据输出） |
| 13 | RXD | UART1接收（模块数据输入） |
| 14 | SD_CLK | SD卡时钟信号 |
| 15 | ADKEY / P06 | AD按键 / IO口 |
| 16 | VCC33 | IO电源 3.3V |
| 17 | SD_DAT / IIC_DAT | SD卡数据 / IIC数据线 |
| 18 | VDD50 | 电源输入（2.8V~5.0V） |
| 19 | DM / D- | USB D- |
| 20 | DP / D+ | USB D+ |
| 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| 工作环境温度 | -40 | +85 | °C |
| 存储温度 | -65 | +150 | °C |
| 供电电压 VCC | -0.3 | 5.5 | V |
| 3.3V IO输入电压 | -0.3 | 3.6 | V |
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
|---|---|---|---|---|---|
| 输入电压 | 2.8 | 3.7 | 5.5 | V | - |
| 内部稳压输出 | 2.0 | 3.0 | 3.4 | V | VCC=3.7V, 100mA负载 |
| 负载电流 | - | - | 100 | mA | VCC=3.7V |
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 频率响应 | 20 | - | 16K | Hz |
| 总谐波失真+噪声 (THD+N) | - | -65 | - | dB |
| 信噪比 (A加权) | - | 95 | - | dB |
| 输出摆幅 | - | 0.54 | - | Vrms |
| 动态范围 (A加权) | - | 92 | - | dB |
| 输出阻抗 | - | 8.3 | - | KΩ |
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 动态范围 | - | 75 | - | dB |
| 信噪比 | - | 79 | - | dB |
| 总谐波失真+噪声 (THD+N) | - | -70 | - | dB |
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 输入低电平 (VIL) | -0.3 | - | 0.3 x Vout | V |
| 输入高电平 (VIH) | 0.7 x Vout | - | Vout + 0.3 | V |
| 输出低电平 (VOL) | - | - | 0.33 | V |
| 输出高电平 (VOH) | 2.7 | - | - | V |
WT2605B05 模块采用20引脚SMD贴片封装，外形紧凑，便于各类产品集成。
模块厚度：2.85 mm（公差 ±0.2 mm）
工作温度范围：-40°C ~ +85°C
存储温度范围：-65°C ~ +150°C
射频走线按50Ω阻抗设计，走线短而宽，避免过孔和直角走线，优先使用圆弧或135°角过渡
预留π形匹配电路，靠近芯片RF脚放置，元件参数需根据实测天线和PCB布局调整
天线推荐倒F形结构，必须放置在板边，正反面预留净空区，远离金属件和电池
使用导线作天线时，π型电路串接3.6pF电容
晶振规格：24MHz，负载电容12pF，频率公差 ±10PPM
晶振走线尽量短，与RF微带线之间用地线隔离，底层不走其他信号线，周围包地处理
推荐使用外壳接地的贴片晶振，稳定性更好
量产前需抽样实测频偏，调整负载电容使频偏控制在 ±25kHz 以内
挂载SPI-FLASH时，建议选用唯创原厂Flash以确保兼容性，PCB布线建议兼容150mil和208mil两种封装尺寸
同时插入TF卡和U盘时，优先响应TF卡，支持热插拔
蓝牙模式和音频模式不能同时运行，需通过AT+CHMODE指令切换
WT2605B05 的上手门槛很低，基本不需要折腾就能跑起来：
供电：VDD50接入2.8V~5.0V电源，GND接地。
蓝牙连接：模块上电后自动进入蓝牙模式，手机蓝牙搜索"BT_WT2605C"并连接，直接播放音乐。
音频输出：ROUT/LOUT接喇叭（使用内部功放），或DACR/DACL接外部功放。
串口控制：TXD/RXD接主控MCU的UART口，通过AT指令控制播放、音量、切换模式等。
固件升级：将升级文件放入U盘，插入模块USB口即可完成OTA升级。
