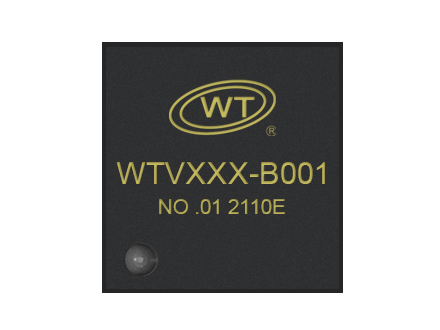

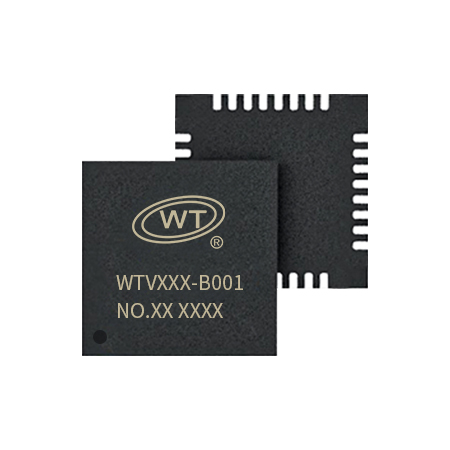

WTVXXX B001数码管拓展语音芯片

WTVXXX B001是多功能拓展语音芯片方案，采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点，WTVxxxx系列可内置存储容量有120秒、380秒、890秒、1800秒语音容量。小体积高集成度封装，选型灵活，具有SOP8(5mm*6mm)、QFN20（3mm*3mm）、QFN32(4mm*4mm)封装类型；同时支持OTA远程升级下载语音，配合我司上位机软件和下载工具，可以快速实现产品功能调试。

支持扩展各种传感器功能，例：扩展IO控制、红外接近传感扩展、温度传感扩展、电池电量检测扩展、压力传感扩展等等，具体参考选型表与说明书。每种控制模式出厂前已固定，如需样品可与我司业务人员沟通索样。

产品特性

★ UART控制模式：标准UART通信接口，默认波特率9600；支持 SPI-Flash作为存储器。带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。32 级音量可调、最大可以支持外挂 128Mbit 的 Flash；
★ 一线、两线串口控制模式：可通过发码端控制语音播放、停止、循环播放和音量大小；16级音量可调、支持 SPI-Flash做为存储器：最大可以支持外挂 128Mbit 的 Flash；
★ 一线、两线串口控制模式：上电5S后默认进入普通休眠模式，功耗在30uA以内,无须指令唤醒。
★ 一线、两线串口，单颗语音IC发送指令进入深度休眠后，功耗在2uA以内。
★ 按键控制模式：触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15种触发方式，最多可用10个按键触发控制输出；
★ 动态显示扫描控制，直接驱动10位数码管；
★ 内置32 键键盘控制器，基于8×4 矩阵键盘扫描；
★ 控制方式：标准UART通信接口,支持DMA和流控制，默认波特率9600；
★ 上电默认不播放；具备BUSY状态指示、BUSY平时为低电平，播放时为高电平；
★ 支持语音高品质音频格式，及支持MP3格式，（音频码率支持8kbps~320kbps）声音优美；
★ 工作电压：SOP8:2.0-3.6V、QFN20\QFN32:2.0-5.5V;
★ 内置0.5W D类功放；
★ 音量可调，音量等级32级；
★ 一个红外遥控解码器；
★ 10  bit高精度ADC；
★ 大功率IO驱动能力，最高可直接驱动64mA；
★ 单芯片使用（使用内置容量）时内置语音需出厂前写入。客户也可以通过唯创工具，自己制作下载语音；
★ 支持UART更新程序以及语音，建议画板时预留UART串口，升级请参考串口升级文档。

★ 内置容量说明：SOP8封装：支持WTV380-8S/WTV890-8S、QFN20：WTV120-N/WTV380-N、QFN32：WTV380-P/W

重点注意：语音芯片如果需要挂flash。建议使用“唯创”出的flash，其他厂商的flash，不能保证可以正常工作。（建议将150mil和208mil尺寸兼容扩展画上，更方便备货）

数码管功能演示

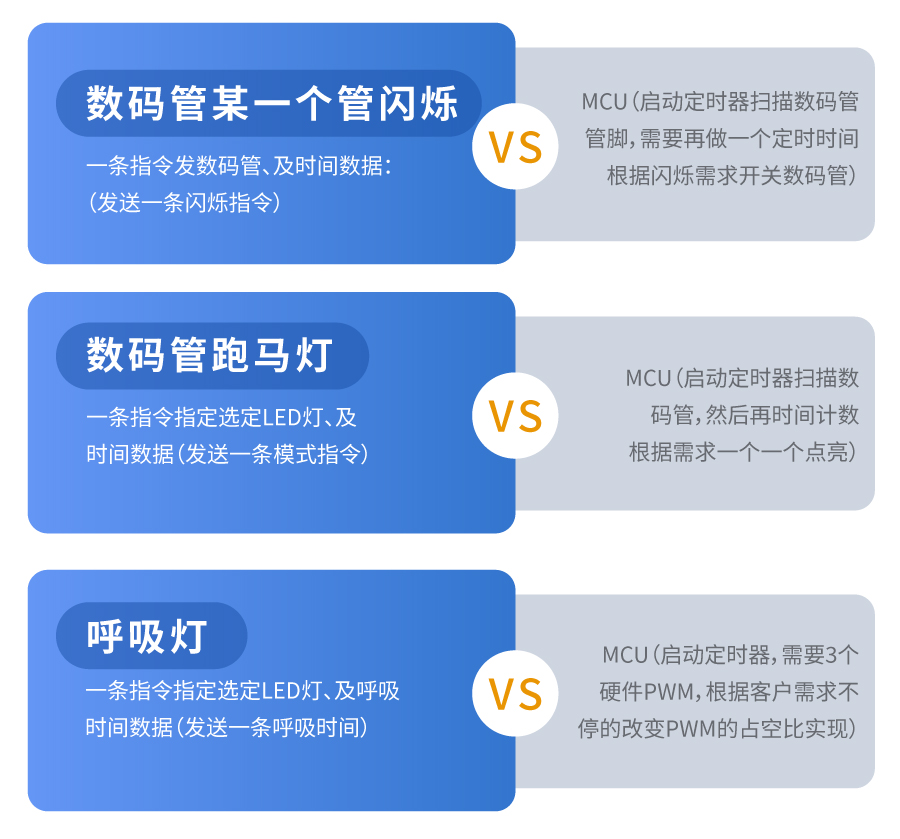

数字显示、闪烁、跑马灯、呼吸灯效果演示

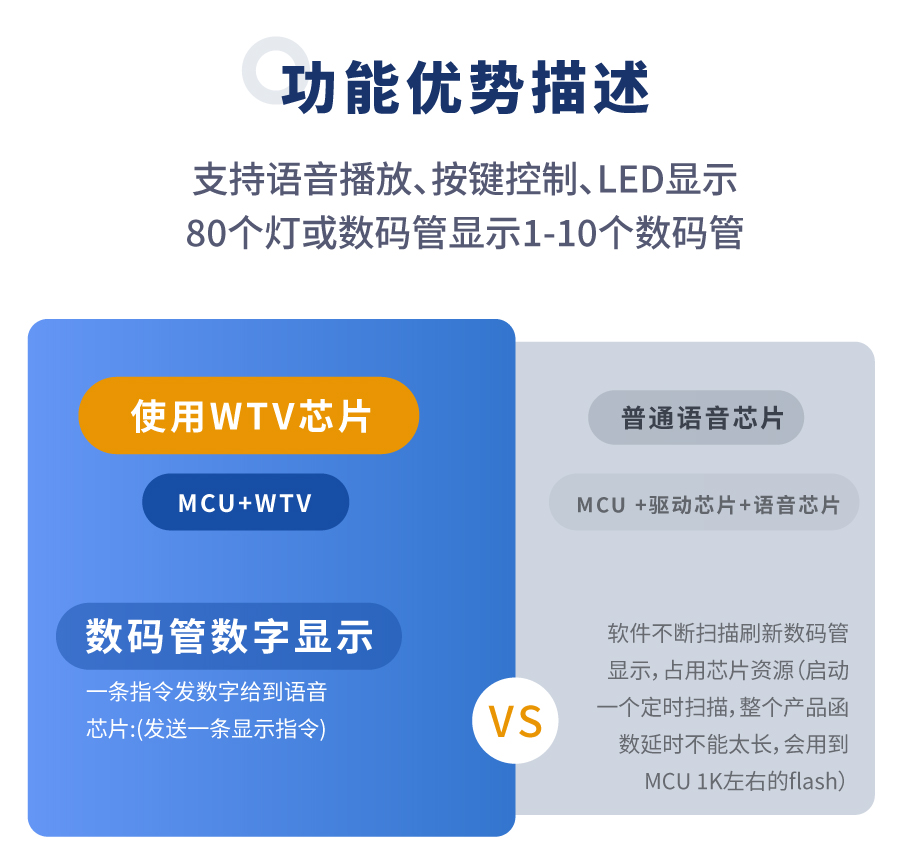

产品优势

拓展产品选型表

如需样品：请按照下面选型表选择相应的芯片型号与功能代码，并与我司业务人员联系

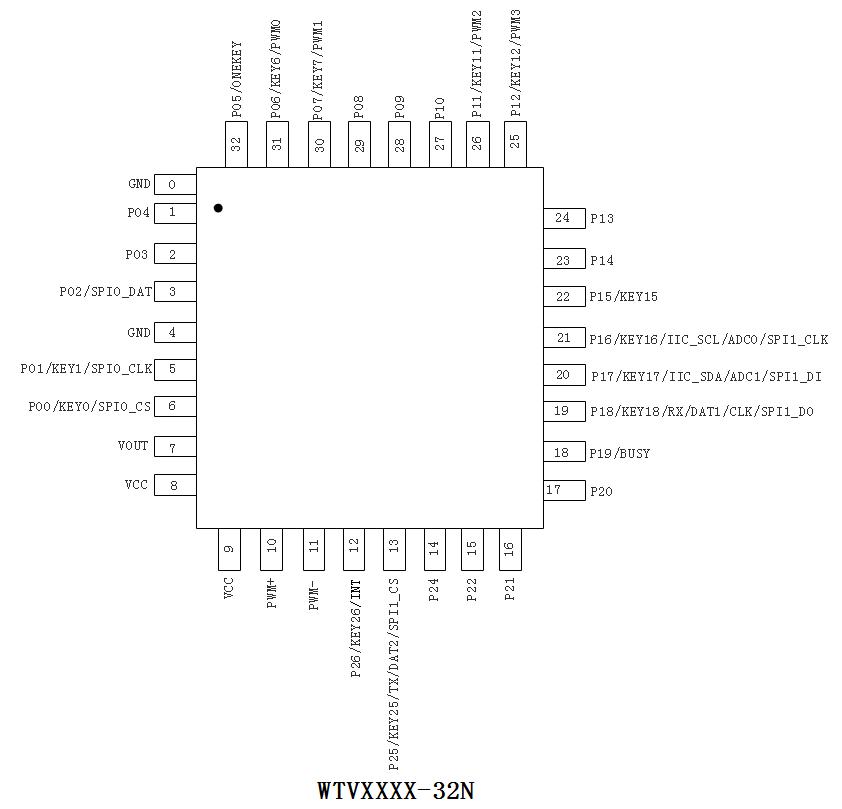

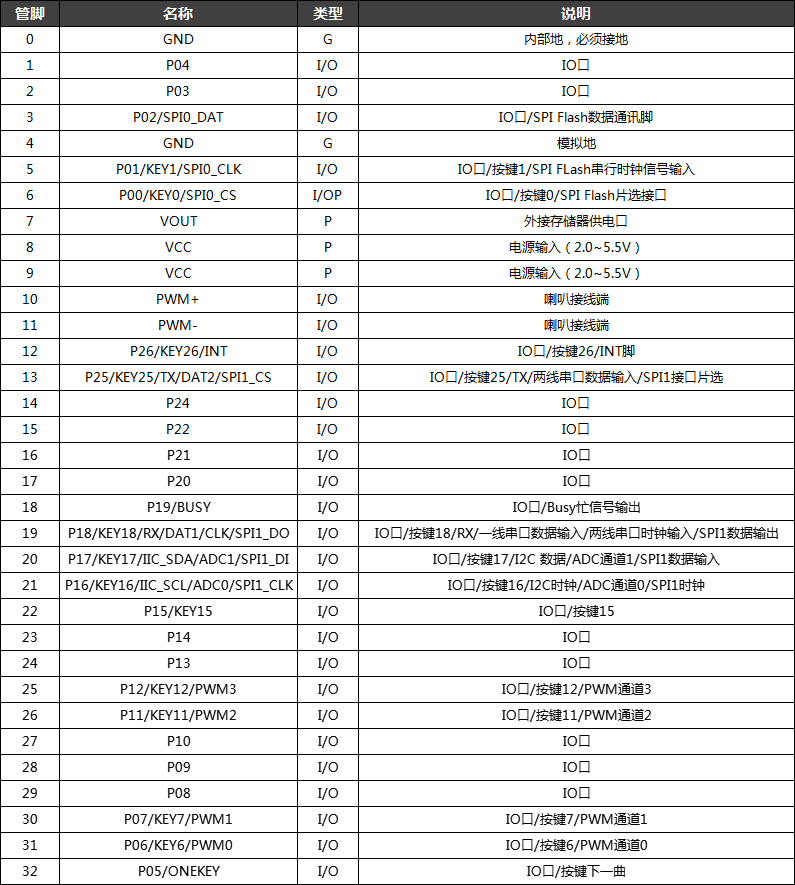

管脚描述
