产品特征：
1.RISC-V 32位处理器，最高运行频率100MHz深圳唯创知音电子有限公司 | ESOP8封装 | RISC-V 32位处理器 | 产品手册版本 V1.08
WT2000P是深圳唯创知音推出的一款功能强大的高性价比语音芯片，搭载RISC-V 32位处理器内核，最高运行频率可达100MHz。芯片内置音频专用加速指令，支持MP3、S1A、MIDI、ADPCM等多种音频编解码算法，同时集成了16bit PWM输出驱动，能够直接驱动8欧姆0.5W的喇叭，无需外接功放电路即可实现音频播放。
在录音能力方面，WT2000P内建12bit高精度ADC模块，支持16KHz采样率的MP3压缩录音，码率可在8/16/24/32/40/56/64kbps七档之间灵活选择，以平衡音质与存储空间的占用。芯片片内提供3Mbits的数据存储空间，录音数据与固定语音共用该存储区，用户可根据实际需求调整录音时长与预置语音的分配比例。
芯片还集成了VAD语音活动检测、混响、啸叫抑制、变音、降噪等丰富的音频处理算法，并且支持IIC和UART两种硬件通讯接口，便于与各类主控芯片对接。工作电压范围2.4V至5.0V，深度休眠电流仅3uA，能够满足电池供电的低功耗应用需求。
RISC-V 32位处理器，最高运行频率100MHz
内置音频专用加速指令，支持MP3、S1A、MIDI、ADPCM解码
内建12bit高精度ADC模块，支持高品质录音
录音采样率16KHz，MP3压缩编码，七档码率可选（8-64kbps）
支持VAD语音活动检测、混响、啸叫抑制、变音、降噪等算法
支持DVC数字音量控制
16bit PWM输出，可直接驱动8欧姆0.5W喇叭，无需外接功放
支持IIC、UART硬件通讯接口
内置2路可编程PWM，可灵活控制外部设备
内置差分麦克风接口，支持高品质语音采集
宽电压工作范围：2.4V - 5.0V
内置LDO，输出3.3V稳定电压，最大负载100mA
支持低电检测与低电复位功能
内置32KHz低功耗RC振荡器
深度休眠电流3uA，待机电流30uA，工作电流3mA（未播放）
支持看门狗中断和复位

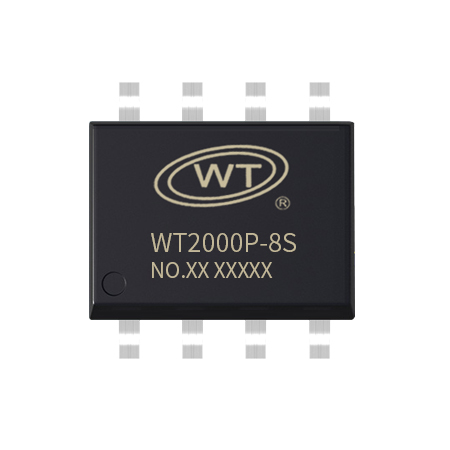

ESOP8封装，体积小巧，适合空间受限的产品设计
内置差分麦克风偏置供电，外围电路简单
支持按键控制和串口控制两种操作方式
支持AD按键，单引脚可接入多个按键
WT2000P采用ESOP8封装，共8个引脚，各引脚功能说明如下（其中PWM+/PWM-耐5V电压，其余IO电压参考VOUT）：
| 引脚号 | 名称 | 属性 | 功能说明 |
|---|---|---|---|
| 1 | PWM-/P23 | I/O 5VT | 喇叭负极输出 / 通用IO口，耐5V电压 |
| 2 | PWM+/P22 | I/O 5VT | 喇叭正极输出 / 通用IO口，耐5V电压 |
| 3 | VCC | P | 电源正极，输入范围2.4V - 5.0V |
| 4 | VOUT | P | 内部LDO输出，典型3.3V，最大负载100mA |
| 5 | P26/MICLDO | I/O | 麦克风偏置电压输出 / 通用IO口 |
| 6 | P25/MIC- | I/O | 差分麦克风负极输入 / 通用IO口 |
| 7 | P24/MIC+ | I/O | 差分麦克风正极输入 / 通用IO口 |
| 8 | P06/P00 | I/O | 通用IO / 串口通信 / 下载编程口 |
WT2000P支持四个按键控制通道，可通过独立IO或AD按键方式接入，各按键功能如下：
| 按键 | 功能描述 |
|---|---|
| K1 | 录音键：按住开始录音，松开停止录音。录音开始时播放提示音"滴"一声，结束时播放"滴滴"两声；录音期间LED1点亮指示，停止后LED1熄灭；录音按键优先级最高，可打断其他按键功能 |
| K2 | 播放录音键：短按播放最近一次录制的语音内容；可打断其他按键操作及自身播放 |
| K3 | 播放固定语音键：短按一次，播放当前曲目序号对应的预置语音；可打断其他按键操作及自身播放 |
| K4 | 下一曲键：短按一次，曲目序号加一（全曲目大循环），同时播放切换后的语音；可打断其他按键操作及自身播放 |
WT2000P片内内置3Mbits的数据存储空间，录音数据与固定语音共用该存储区域。在无内置语音的条件下，不同码率对应的可用录音时长如下：
| 录音码率 | 每秒占用Flash | 可用录音时长 |
|---|---|---|
| 16kbps | 2KB | 约183秒 |
| 24kbps | 3KB | 约122秒 |
| 32kbps | 4KB | 约91秒 |
| 40kbps | 5KB | 约73秒 |
| 48kbps | 6KB | 约61秒 |
| 56kbps | 7KB | 约52秒 |
| 64kbps | 8KB | 约45秒 |
当芯片内部烧录有固定语音时，实际可用录音时长需要扣除固定语音占用的存储空间。计算公式为：可录音秒数 =（3Mbits - MP3文件大小）/ 对应码率每秒占用Flash。用户在设计时可根据音质要求与存储需求灵活选择合适的录音码率。
| 参数 | 说明 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| Tamb | 工作环境温度 | -40 | +85 | 度 |
| Tstg | 存储温度 | -65 | +150 | 度 |
| VCC | 供电电压 | 2.4 | 5.0 | V |
| VOUT | IO输入电压 | -0.3 | VOUT+0.3 | V |
| 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
|---|---|---|---|---|---|---|
| VCC | 输入电压 | 2.3 | 3.7 | 5.0 | V | - |
| VOUT | LDO输出电压 | - | 3.3 | - | V | VCC=4.2V 100mA负载 |
| 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
|---|---|---|---|---|---|---|
| VIL | 输入低电平 | -0.3 | - | 0.3 x VOUT | V | VOUT=3.3V |
| VIH | 输入高电平 | 0.7 x VOUT | - | VOUT+0.3 | V | VOUT=3.3V |
| VoL | 输出低电平 | - | - | 0.33 | V | VOUT=3.3V |
| VoH | 输出高电平 | 2.7 | - | - | V | VOUT=3.3V |
| 工作模式 | 典型电流 | 说明 |
|---|---|---|
| 深度休眠 | 3uA | 芯片进入最低功耗状态，保留唤醒能力 |
| 待机 | 30uA | 系统待机，未进行音频播放或录音 |
| 工作（未播放） | 3mA | 处理器正常运行，未进行音频播放 |
WT2000P集录音、播放、音频处理于一体，无需外接功放即可直推喇叭，凭借其高集成度和低功耗特性，可广泛应用于以下领域：
语音提示器：商场迎宾、安全警示、楼层播报等公共区域语音提示
安防报警系统：异常事件录音记录与语音告警联动
医疗设备：语音记录存档、病患沟通留痕、医疗器械语音播报
智能家居：语音交互终端、智能门铃、语音留言装置
工业控制：设备状态语音播报、操作步骤语音引导
消费类电子：录音玩具、留言盒、电子贺卡、智能穿戴设备
汽车电子：车载语音提示、倒车雷达语音播报
家电控制：微波炉、洗衣机等家用电器的语音提示模块
WT2000P采用ESOP8封装形式，符合常规SMT贴片工艺要求。在样品调试阶段，建议使用热风枪进行手工焊接，焊接温度不超过350摄氏度，单次加热时间控制在15秒以内。若使用加热平台焊接，温度不宜超过260摄氏度，加热时间同样控制在15秒以内。批量生产时请参照标准ESOP8回流焊温度曲线进行贴片焊接，确保焊接质量。
设计PCB时，建议在芯片VOUT引脚附近放置一个106（10uF）的去耦电容到地，以确保LDO输出电压的稳定性。差分麦克风走线应尽量保持等长、对称，远离高频信号线，以获得最佳的录音品质。
