产品特征：
1.内置高性能音频处理内核，支持录音采集与编码输出深圳唯创知音电子有限公司 | SOP8封装 | UART串口控制 | 说明书版本 V1.03

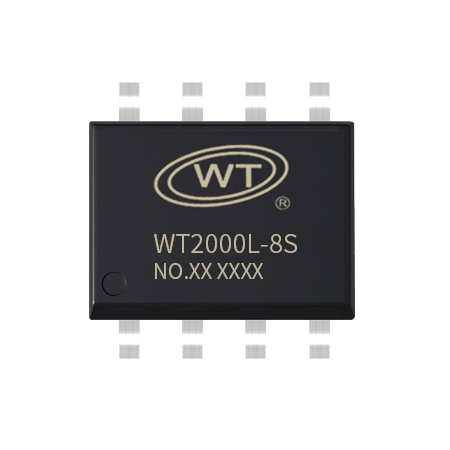

WT2000L是深圳唯创知音推出的一款小型化录音上传专用芯片，采用SOP8紧凑封装，内置高性能音频处理内核，支持麦克风录音、UART串口通信及MP3/WAV音频编码输出。芯片集成了电源管理单元（PMU），支持2.7V至5.5V宽电压输入，内部LDO可稳定输出3.0V供电，最大负载电流达100mA，大幅简化外围电路设计。
该芯片专为需要语音采集与传输的嵌入式场景设计，通过简单的UART命令即可完成录音启动、停止、采样率设置、音量调节等全部操作。录音采样率支持8KHz、12KHz、16KHz、32KHz四档可选，默认16KHz，兼顾音质与存储空间。串口波特率最高支持1Mbps，满足大多数MCU的通信速率需求。
在音频指标方面，WT2000L的DAC输出信噪比达95dB，动态范围92dB，总谐波失真加噪声（THD+N）低至-65dB；ADC录音链路动态范围75dB，信噪比79dB，THD+N为-70dB，能够清晰地采集和还原语音信号。芯片工作温度范围为-40度至+85度，适用于工业级和消费级各类应用环境。
内置高性能音频处理内核，支持录音采集与编码输出
DAC频率响应范围：20Hz - 16KHz，信噪比95dB，动态范围92dB
ADC录音链路：动态范围75dB，信噪比79dB，THD+N低至-70dB
录音采样率可选8KHz、12KHz、16KHz、32KHz（默认16KHz）
UART串口控制，波特率支持115200至1000000bps五档可选
完整的命令协议体系，支持录音、停止、音量设置、版本查询等操作
支持按键触发录音（P01低电平触发）
协议带累加和校验，通信可靠性高
宽电压输入：2.7V - 5.5V，适配各类供电方案
内置LDO稳压输出，典型值3.0V，最大负载电流100mA
工作温度范围：-40度至+85度，满足工业级应用要求
SOP8封装，体积小巧，适合空间受限的场景
外围元件极少，仅需麦克风和去耦电容即可工作
支持USB烧录口，方便程序更新与调试
WT2000L采用SOP8封装，共8个引脚，各引脚功能说明如下：
| 引脚号 | 名称 | 功能说明 |
|---|---|---|
| 1 | MIC+ | 麦克风输入 |
| 2 | P01 | 按键录音，低电平触发 |
| 3 | P02/D-/RX | 烧录口USB D- / UART1_RX，语音芯片数据接收 |
| 4 | P00/D+/TX | 烧录口USB D+ / UART1_TX，语音芯片数据发送 |
| 5 | VOUT | 内部电源（LDO）输出，必须接106电容到地 |
| 6 | VCC | 电源输入，2.7V - 5.5V |
| 7 | GND | 接地 |
| 8 | MIDLDO | 咪头偏置电压 |
WT2000L通过UART串口进行命令交互，命令帧格式以0x7E作为起始码、0xEF作为结束码，中间包含长度、命令码、参数及累加和校验字段。芯片支持以下主要命令：
| 命令码 | 功能 | 备注 |
|---|---|---|
| D7 | 录音命令 | 发送该命令后，芯片开始录音 |
| DA | 停止录音命令 | 录音过程中发送，暂停当前录音 |
| AE | 音量控制命令 | 设置音量等级，参数值0 - 21级 |
| FC | 录音采样设置 | 通过串口设置采样率：8K、12K、16K、32K（默认16K） |
| FB | 设置波特率 | 支持115200、230400、460800、921600、1000000 |
| C0 | 查询软件版本 | 查询当前版本的唯一工程编码 |
发送命令帧由起始码、数据长度、命令码、参数（可选）、累加和校验及结束码组成：
| 起始码 | 长度 | 命令码 | 参数 | 累加和校验 | 结束码 |
|---|---|---|---|---|---|
| 0x7E | 视命令而定 | 视命令而定 | 视命令而定 | 自动计算 | 0xEF |
芯片返回的应答帧格式与此类似，将命令码字段替换为结果码，用于告知主机当前操作是否成功。累加和校验覆盖从长度字段到参数字段的全部字节，有效防止通信误码。
| 符号 | 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| Tamb | 工作温度 | -40 | +85 | ℃ |
| Tstg | 存储温度 | -65 | +150 | ℃ |
| VCC | 供电电压 | -0.3 | 5.5 | V |
| VVOUT | IO输入电压 | -0.3 | 3.6 | V |
| 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
|---|---|---|---|---|---|---|
| VCC | 输入电压 | 2.7 | 3.7 | 5.5 | V | - |
| VVcc | LDO输出电压 | 2.7 | 3.0 | 3.4 | V | VCC=3.6V 100mA负载 |
| IVOUT | 最大负载电流 | - | - | 100 | mA | VCC=3.6V |
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 频率响应 | 20 | - | 16K | Hz |
| THD+N | - | -65 | - | dB |
| 信噪比（S/N） | - | 95 | - | dB |
| 输出摆幅 | - | 0.54 | - | Vrms |
| 动态范围 | - | 92 | - | dB |
| 输出阻抗 | - | 8.3 | - | KΩ |
| 参数 | 典型值 | 单位 |
|---|---|---|
| 动态范围 | 75 | dB |
| 信噪比（S/N） | 79 | dB |
| THD+N | -70 | dB |
WT2000L凭借其小体积、低功耗和灵活的串口控制方式，可广泛应用于以下领域：
安防报警系统：异常声音检测与录音取证
语音提示器：公共区域的语音播报与互动提示
医疗设备：语音记录、病患沟通存档
智能家居：语音交互终端的录音采集模块
工业控制：设备运行状态的语音日志记录
消费类电子：录音玩具、留言装置、智能穿戴设备
汽车电子：车载语音采集与行车记录
WT2000L采用SOP8标准封装，符合常规回流焊工艺要求。在样品开发阶段，建议使用热风枪手工焊接，温度不超过350摄氏度，加热时间控制在15秒以内；若使用加热平台焊接，温度不超过260摄氏度，时间同样不超过15秒。批量生产时请参照标准SOP8回流焊温度曲线进行贴片焊接。
